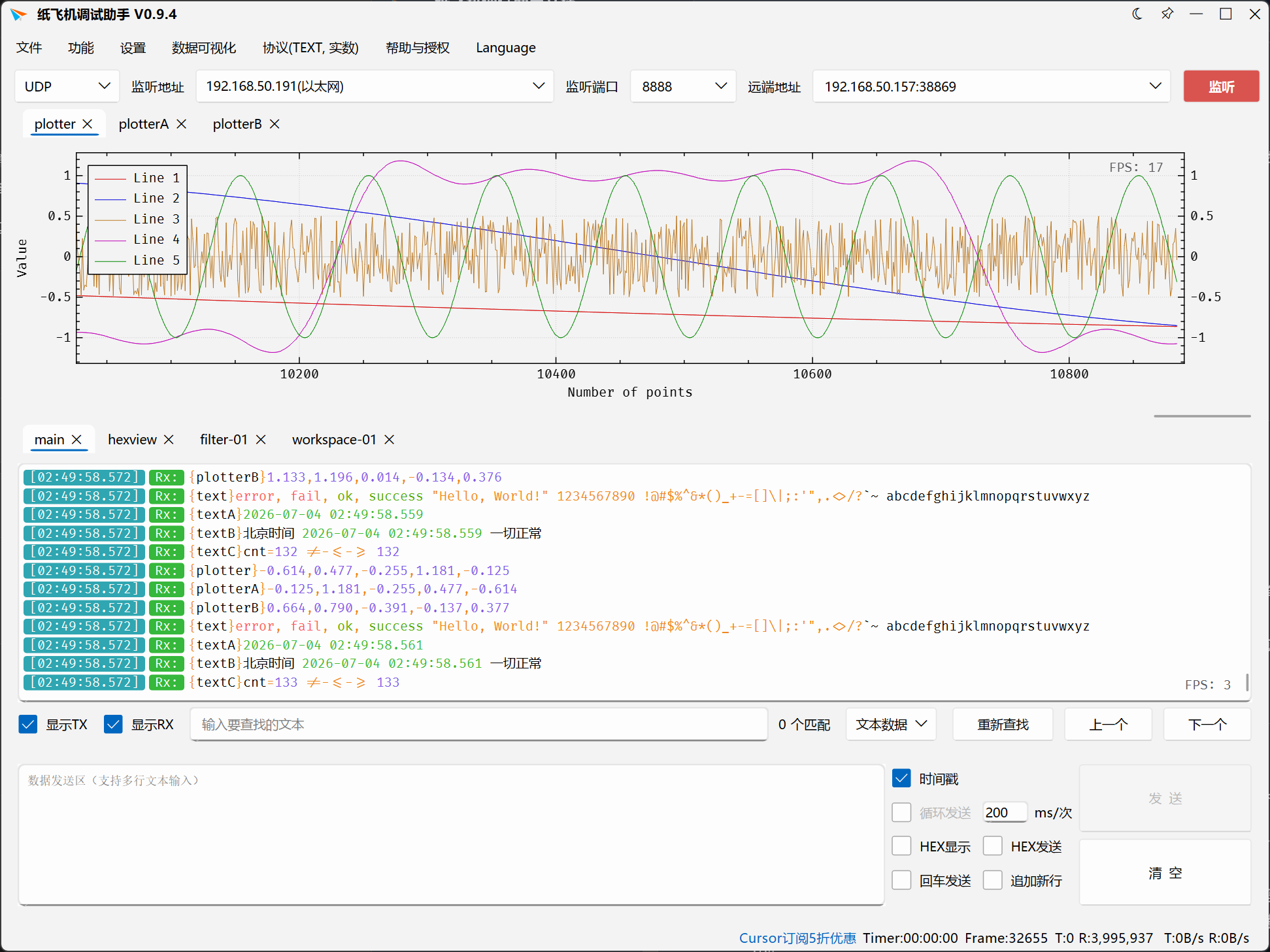

欢迎使用纸飞机调试助手

纸飞机调试助手 ComAssistant 是面向嵌入式、硬件调试、协议验证和自动化测试场景的串口、网络、HID 调试工具。它的核心目标是让数据收发、查看、过滤、绘图、记录和自动化处理尽可能集中在一个工作台里完成。

如果你是第一次使用，建议先完成以下路径：

适合场景

亮点功能

> 本文为 AI 辅助生成内容

下载与链接

> 本文为 AI 辅助生成内容

串口调试功能

功能介绍

串口调试是纸飞机调试助手最常用的通信模式，适合 MCU、USB 转串口模块、传感器、仪器仪表、蓝牙串口模块和自定义嵌入式设备调试。

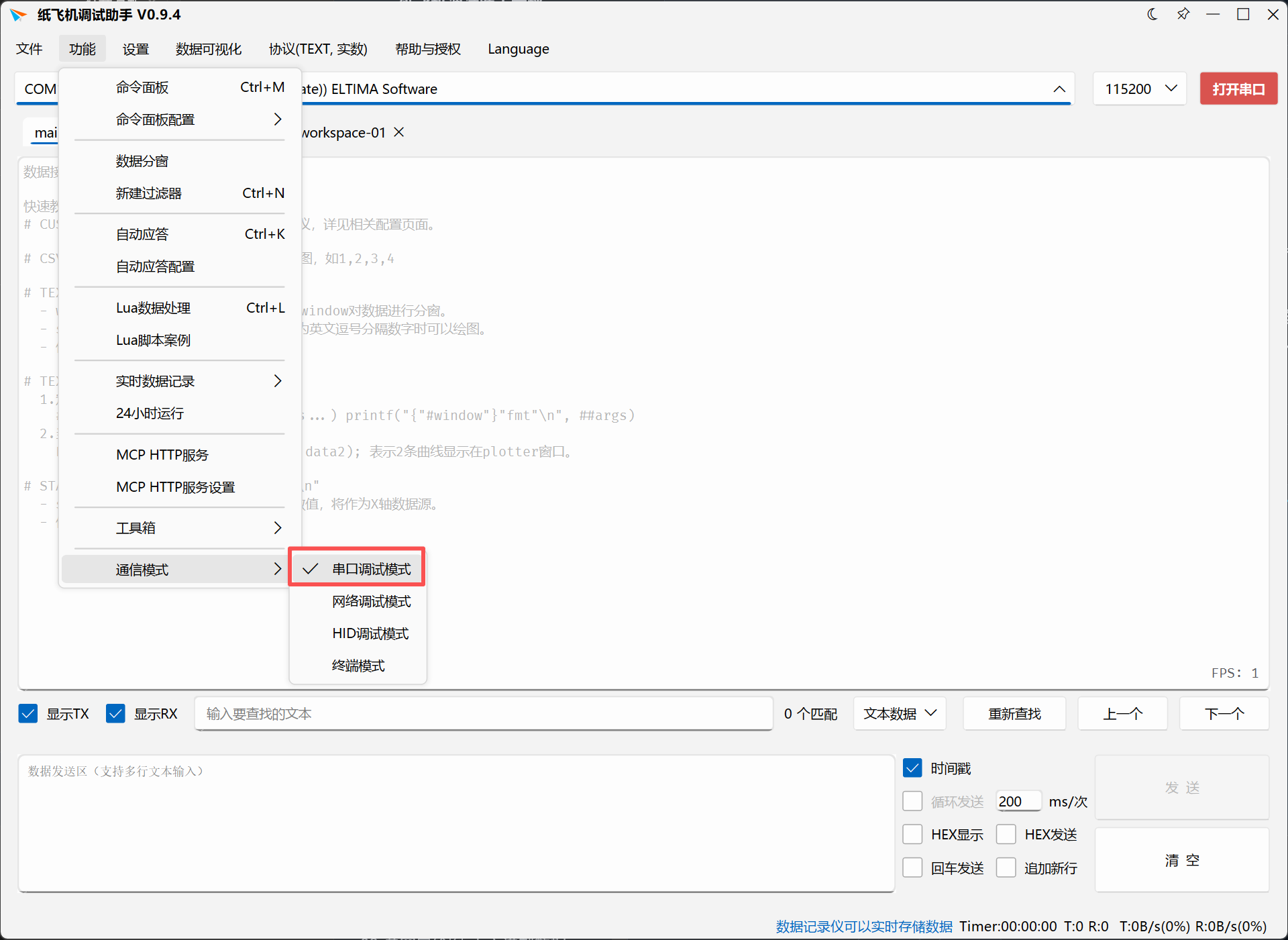

串口模式下，纸飞机通过串口号和波特率打开设备，接收区显示设备返回的数据，发送区用于向设备发送文本或 HEX 数据。协议、绘图、过滤、分窗、自动应答、命令面板、Lua 和 MCP 等功能都可以工作在串口通信之上。

基本操作

如果只检测到一个空闲串口，并且开启了 自动打开串口，软件可以尝试自动打开该串口。多个串口存在时，软件会优先尝试恢复上次使用的串口选择。

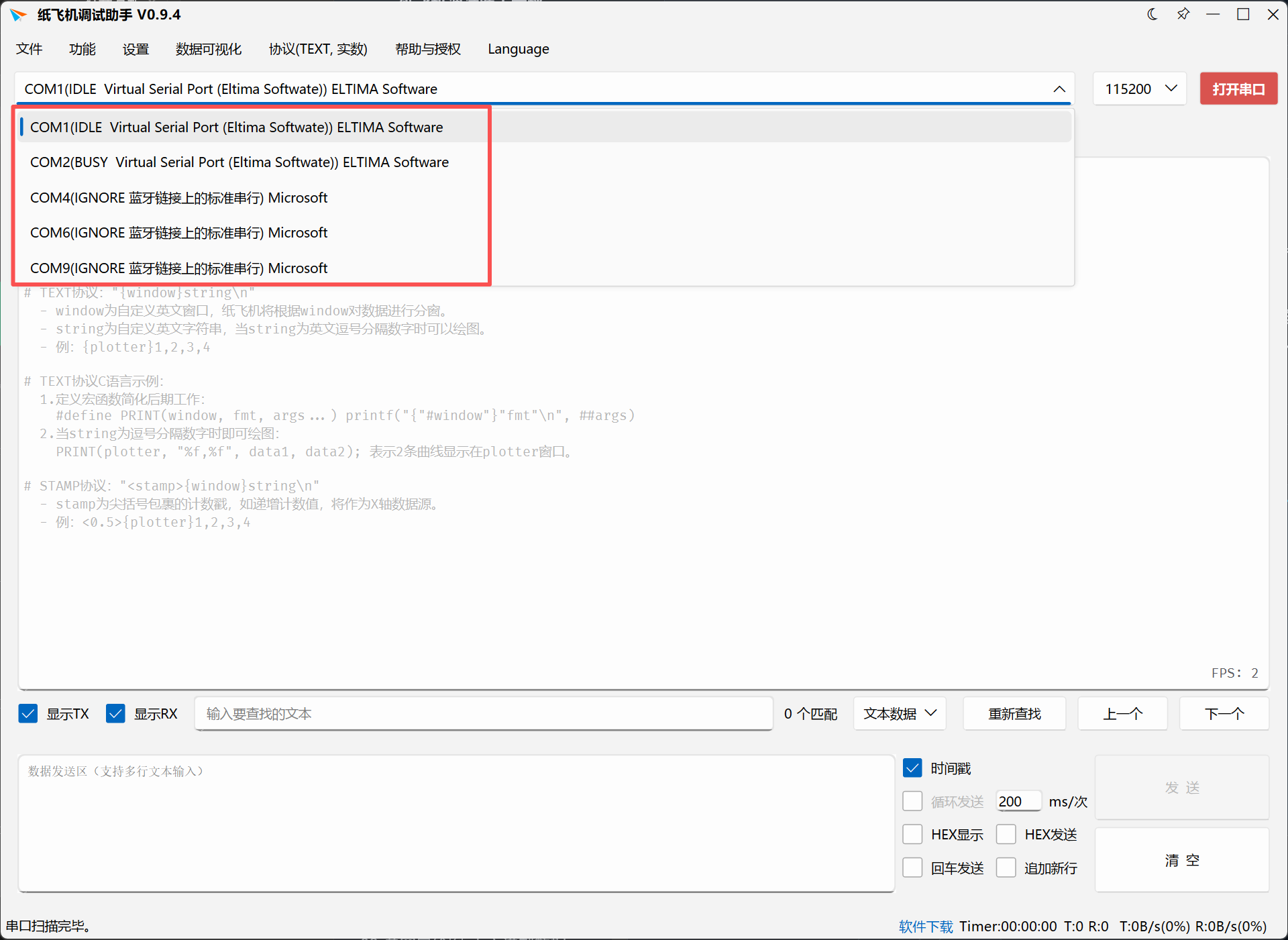

串口列表状态

串口列表中会显示串口号、占用状态、设备描述和厂商信息。常见状态包括：

如果点击串口下拉框感觉卡顿，可以在设置中使用 禁用串口忙检测。禁用后扫描速度可能更快，但列表中对占用状态的判断会减少。

串口参数

常用参数包括：

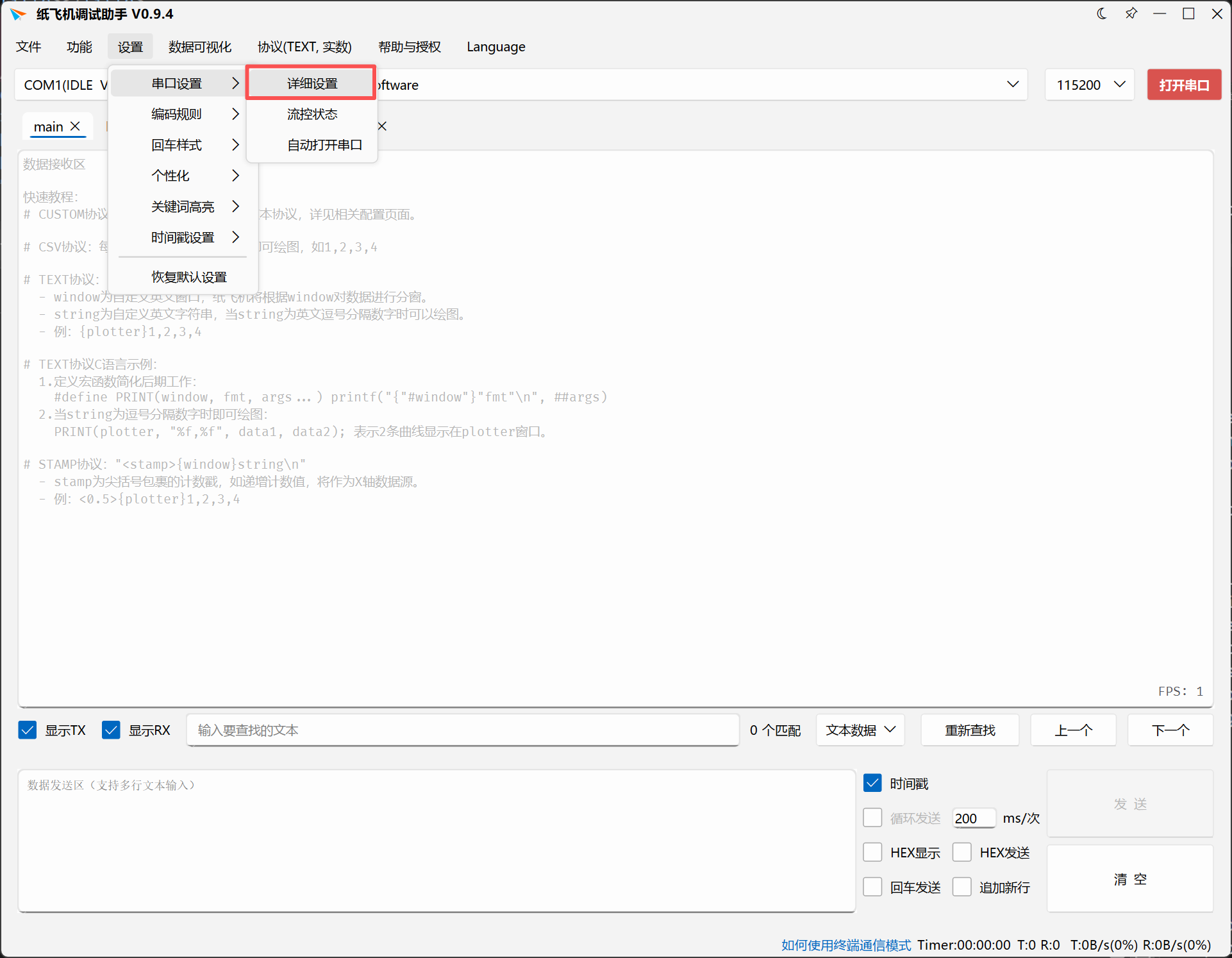

串口设置 中还包含硬件接收缓冲。该设置错误可能导致丢数据、无响应或响应慢，通常不建议自行修改，除非你明确知道驱动和设备需要怎样的缓冲策略。

发送数据

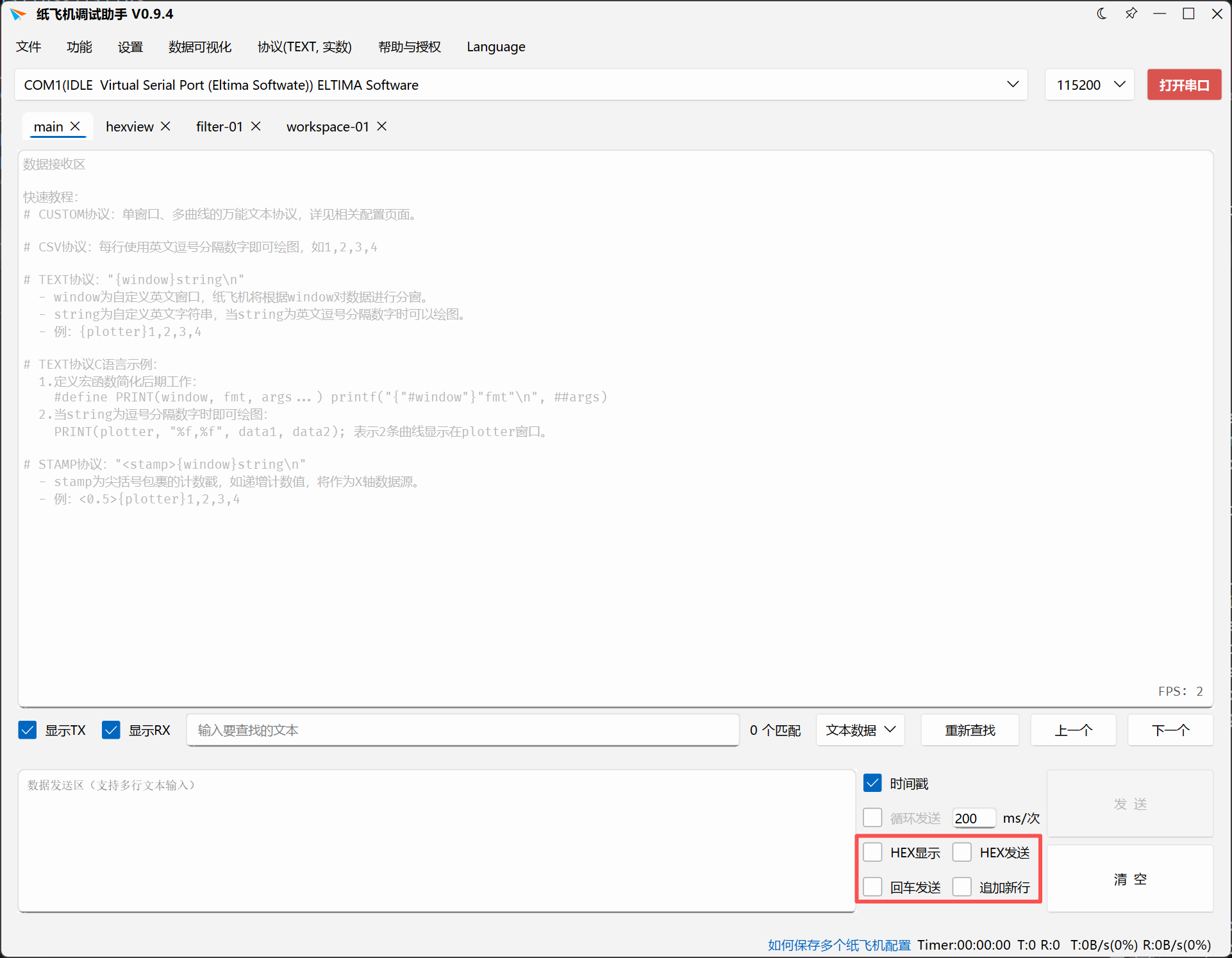

串口发送区支持文本发送和 HEX 发送：

示例：

AT+RST

AA 55 01 00 FF

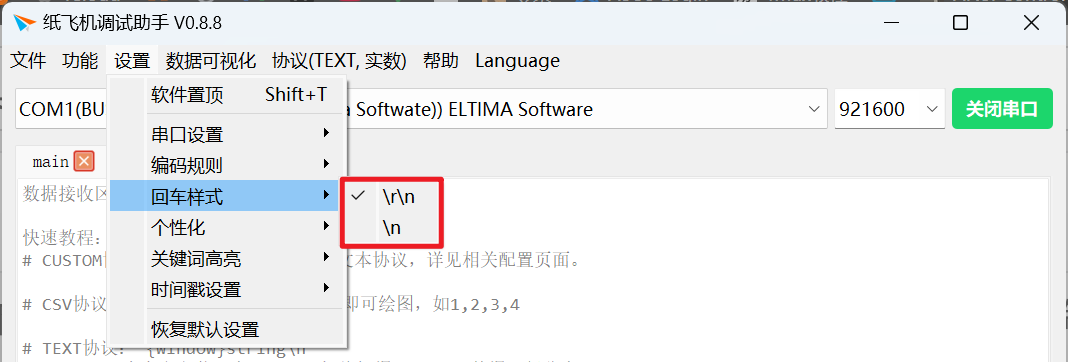

如果设备命令要求换行，确认回车样式和追加换行设置是否正确。Windows 风格通常是 \r\n，Unix 风格通常是 \n。

接收与显示

接收区可以按文本显示，也可以使用 HEX 显示查看原始字节。遇到乱码或协议解析异常时，建议先切到 HEX 视图确认设备实际发了什么。

串口接收的数据可以继续进入这些工作流：

常见问题

串口打开失败怎么办？

软件打开失败时通常会提示检查以下事项：

USB 转串口设备异常时，可以尝试重新插拔、换 USB 口、换线、重装驱动或关闭其它串口工具。

为什么收到的数据乱码？

先确认波特率、数据位、停止位、校验位是否和设备一致。再确认文本编码是否匹配。如果仍不确定，打开 HEX 显示查看原始字节。

CP210x 开启流控后异常怎么办？

软件对部分 2023 年后的 CP210x 驱动有提示：如果软件开启流控后出现崩溃或异常，可尝试卸载并降级 CP210x 驱动，或关闭软件流控。

> 本文为 AI 辅助生成内容

网络调试功能

功能介绍

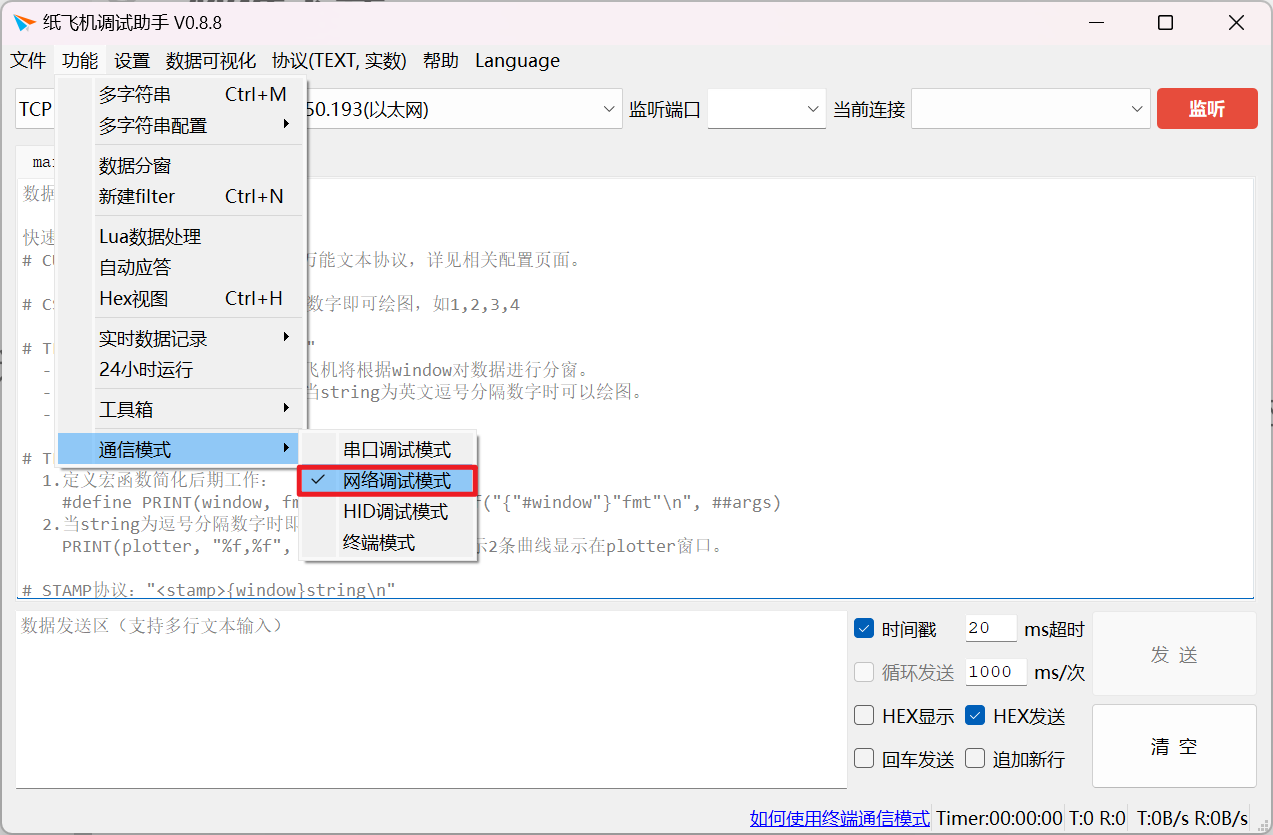

在功能按钮的通信模式下，可以切换纸飞机调试助手的通信模式，我们可以切换到网络通信模式（通信模式和协议无关，协议支持在任何通信模式下工作）：

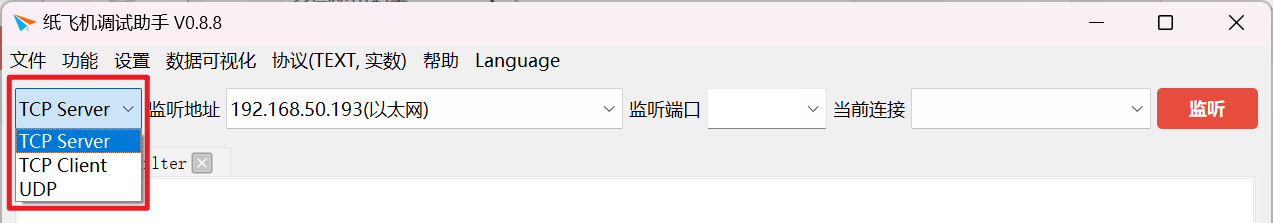

纸飞机支持TCP服务器、TCP客户端、UDP等3种网络调试模式：

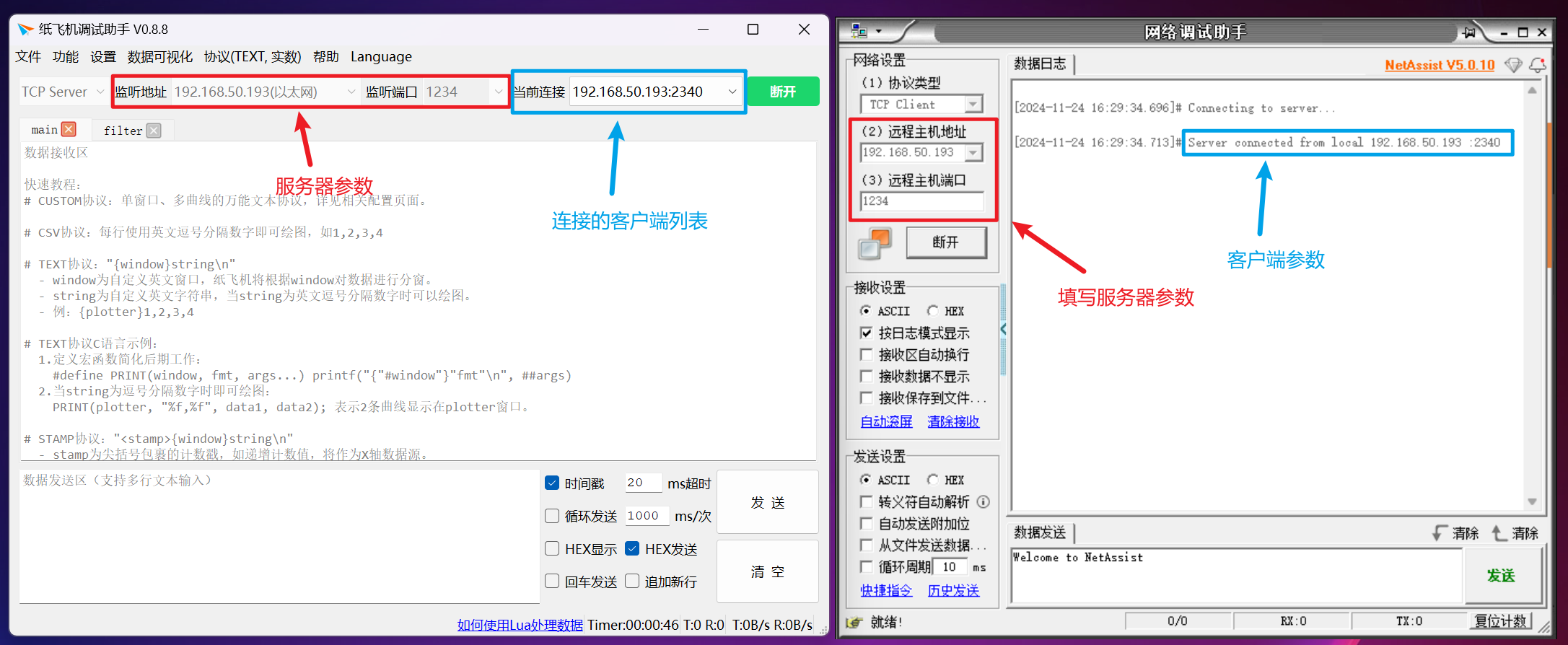

TCP 服务器

服务器模式下，需要先创建服务器再让客户端去连接，这里纸飞机作为服务器，所以先配置纸飞机的参数，首先选择监听地址（找到本机IP地址），然后填写监听端口，接着创建服务器。同时，我们使用另一个网络调试助手作为客户端进行连接演示，填写好远程主机和端口号（也就是纸飞机所创建的监听地址和监听端口），就可以进行连接了。 纸飞机作为服务器模式时，支持连接多个客户端，如果需要给不同的客户端发送消息，在“当前连接”里选择对应的客户端即可。

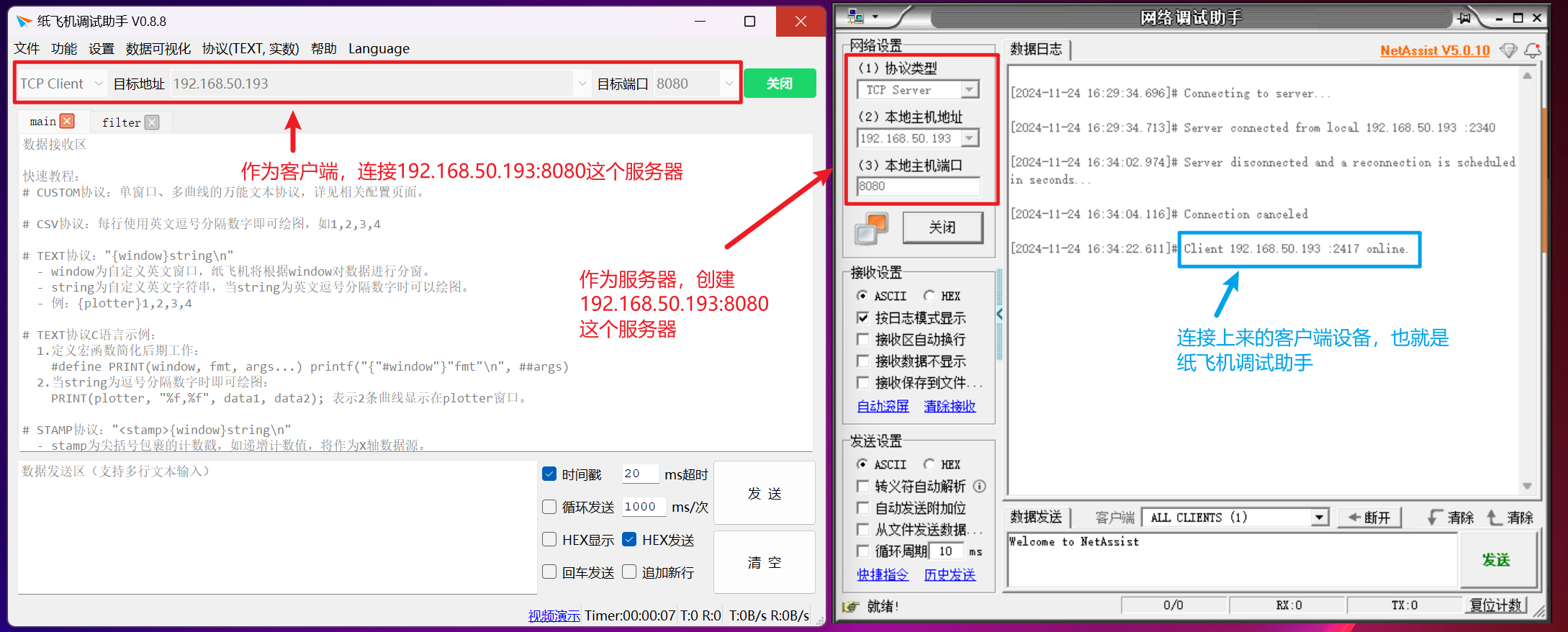

TCP 客户端

在这里网络调试助手作为服务器，纸飞机调试助手作为客户端，首先建立服务器，然后纸飞机填写目标地址和目标端口（也就是服务器的IP和端口）就可以进行连接了。

UDP通信

UDP模式下，仍然只需要地址和端口匹配即可通信

HID调试功能

功能介绍

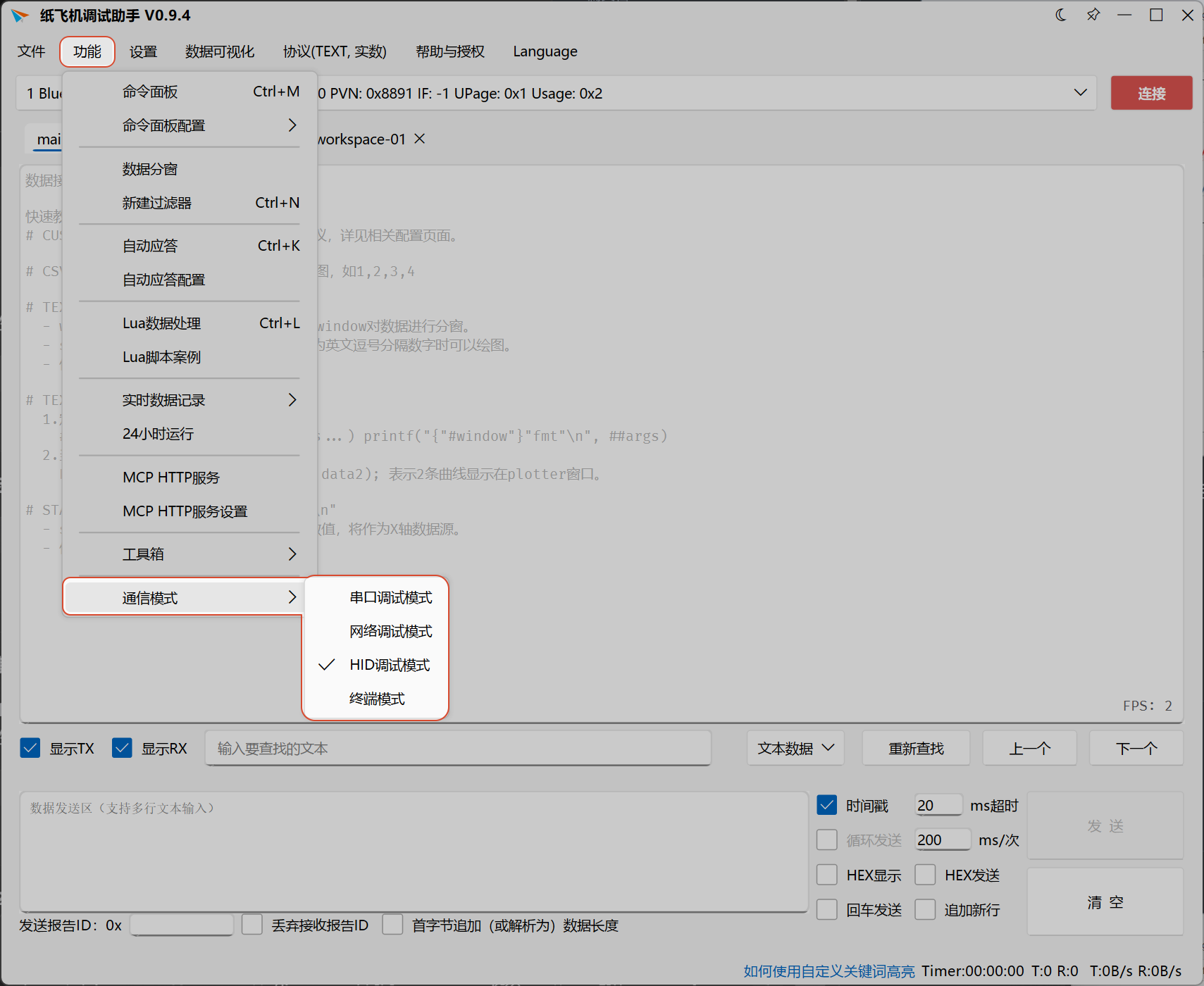

在功能——通信模式下可切换HID通信：

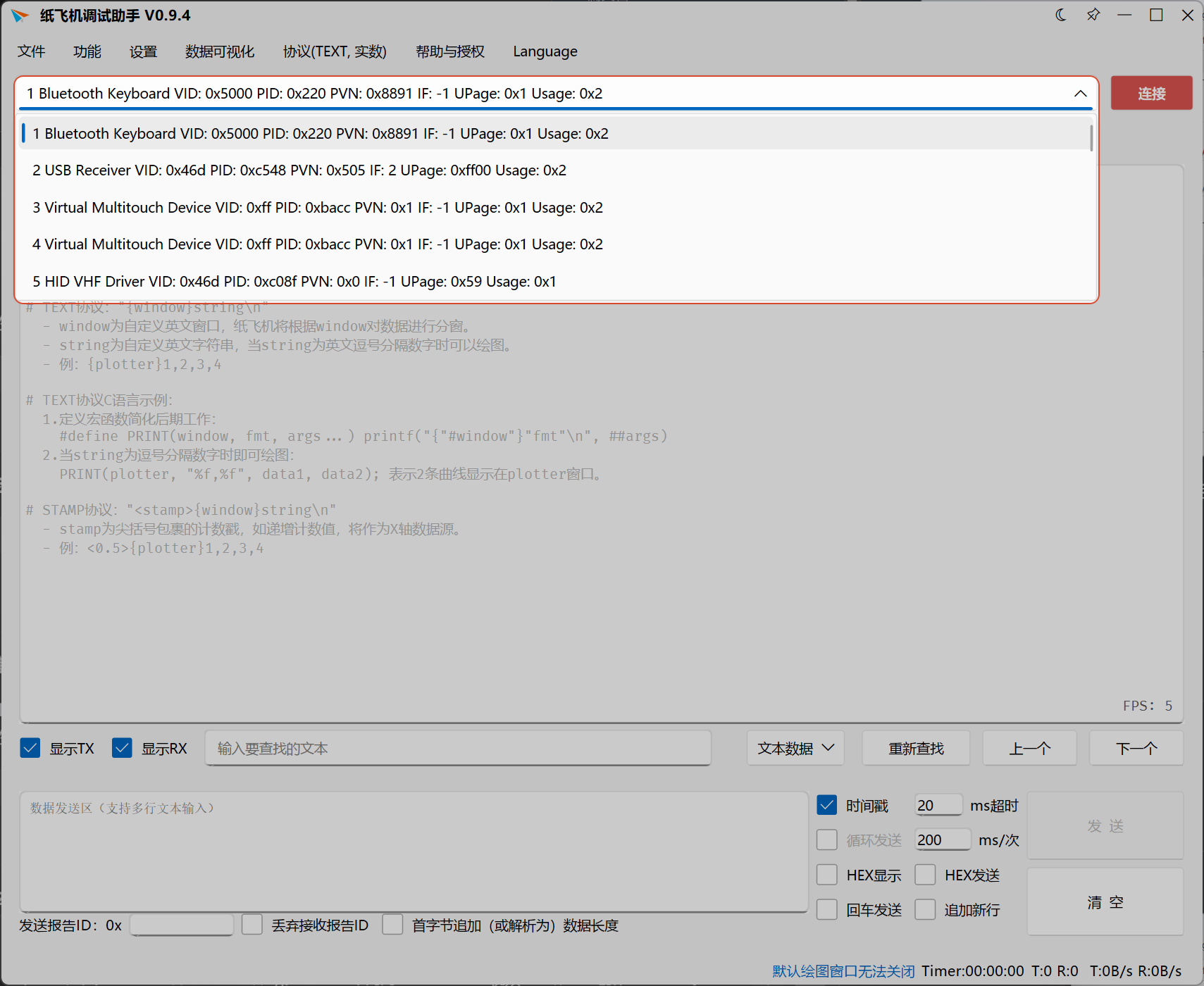

下拉列表可以显示所有的HID设备，但只有自定义HID设备才能通信

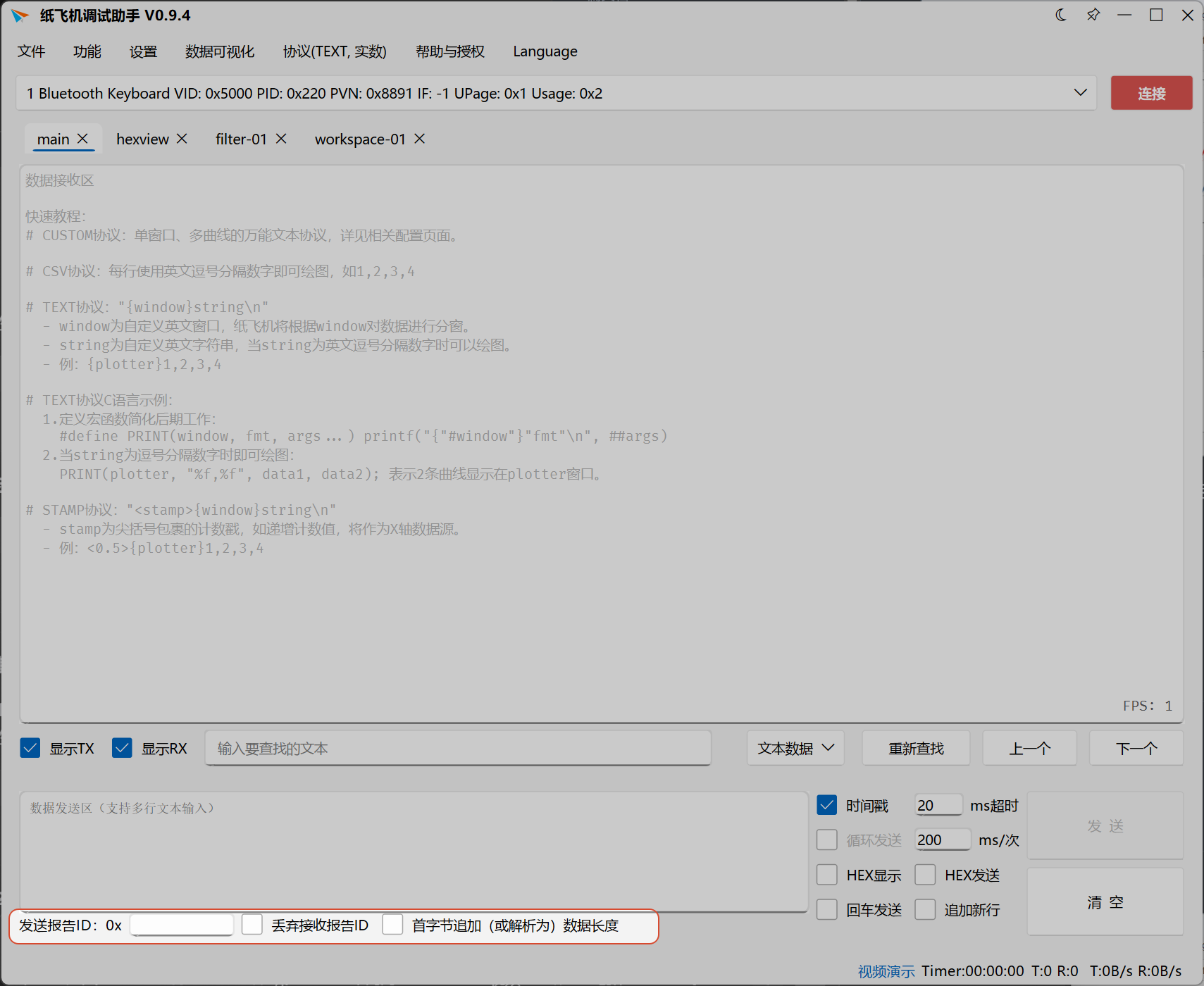

若感觉到收到/发出的字节异常（多字节或者缺失字节），通常是报告ID和首字节被解析为该包数据长度导致的，可以尝试进行设置：

发送报告ID通常的选择为留空，或者填0，或者填1。

若对端发了报告ID过来，纸飞机可勾选剔除该报告ID，这样数据接收区就只有纯粹的不含报告ID的数据。

同理，由于HID是固定包长传输，不足的补0，所以有的设备会把首字节视作数据长度，纸飞机也可进行对应处理。

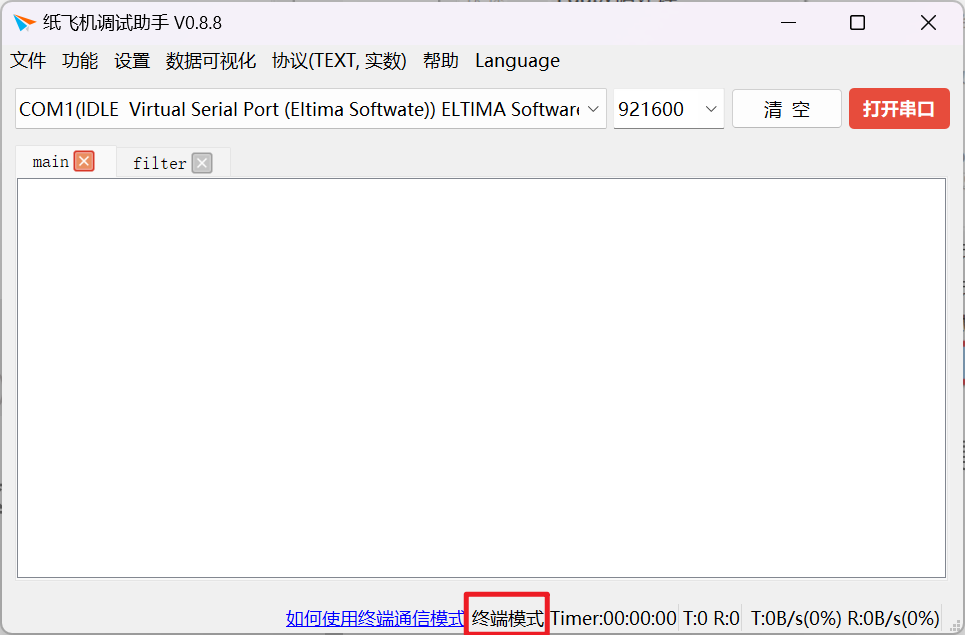

终端模式

功能介绍和演示

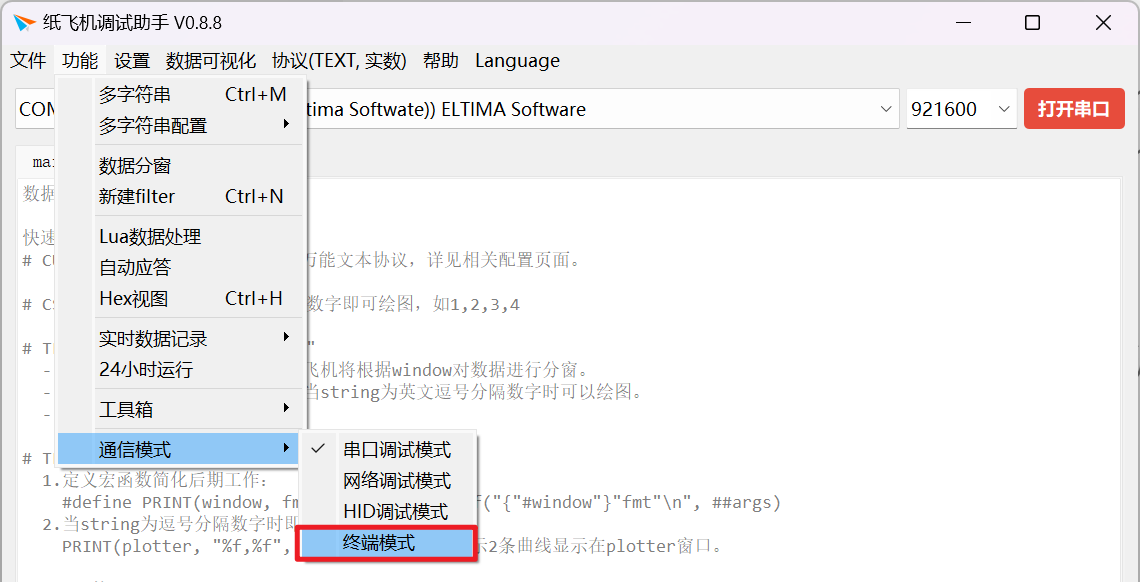

纸飞机支持终端模式，通常用于串口终端，所用协议标准为VT100，支持VT100的颜色控制协议。在功能按钮里即可激活该功能

开启后，发送区将会隐藏，任何键盘输入会被直接发送出去，显示区为可交互区域。

我们可以使用树莓派的串口进行测试

协议的选择和推荐

协议的选择和推荐

纸飞机调试助手支持多种协议绘图，主要分为两个大类：文本类协议和十六进制类。文本类协议可阅读性好是主要推荐的协议大类。点击协议小标题即可跳转阅读详细教程

一、文本类协议

文本协议最大的优点就是可阅读性好，所见即所得，如果有问题能很快的发现。但是缺点是通常不带校验，理论上是存在因误码导致的解析错误的问题，同时数据的精度取决于你转换时保留的位数

TEXT协议（最推荐）

CUSTOM协议（最方便）

CSV协议（最简单）

STAMP协议（仅需要严格时间信息时使用）

二、十六进制协议（非文本协议）

十六进制协议的优点数据精度高，传输效率高，缺点就是可阅读性差，软件没有按预期行为绘图时需要对着数据流和协议一个字节一个字节的人工分析，很是麻烦。笔者认为调试阶段最重要的是方便、易于沟通，而文本协议一目了然的特点最为合适，因此除非有不得不用的原因，笔者十分不推荐大家使用，尤其是需要咨询绘图功能为什么没有按预期设想工作的时候，因为笔者也很难去帮你人工解码。

EasyHex

ModbusRTU

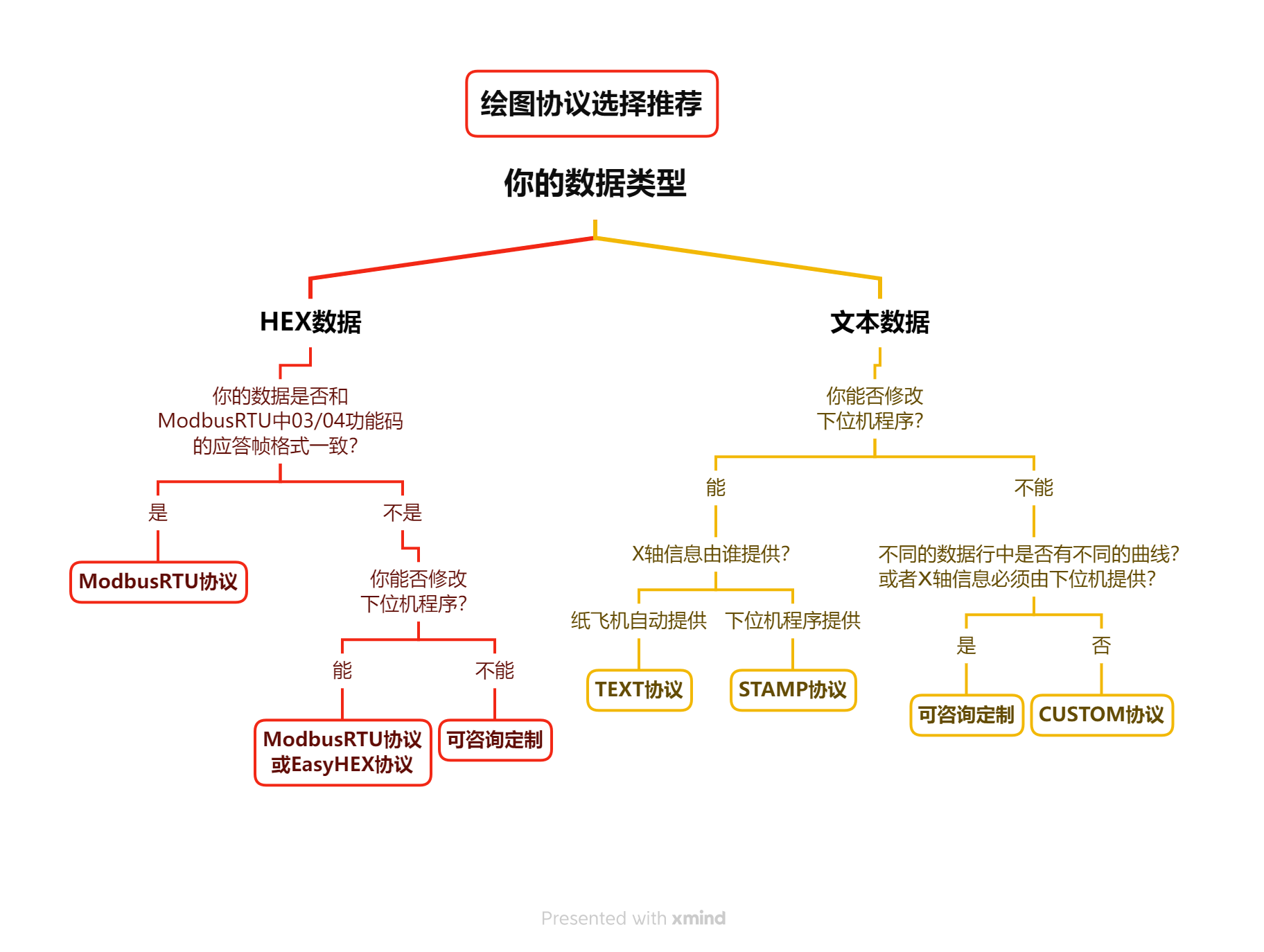

三、协议选择分支图

我们也准备了一个协议选择分支图，用户可以根据自己的情况，确认适合自己的协议

常用绘图操作

功能演示

轴范围调整

快速调整：

精确调整

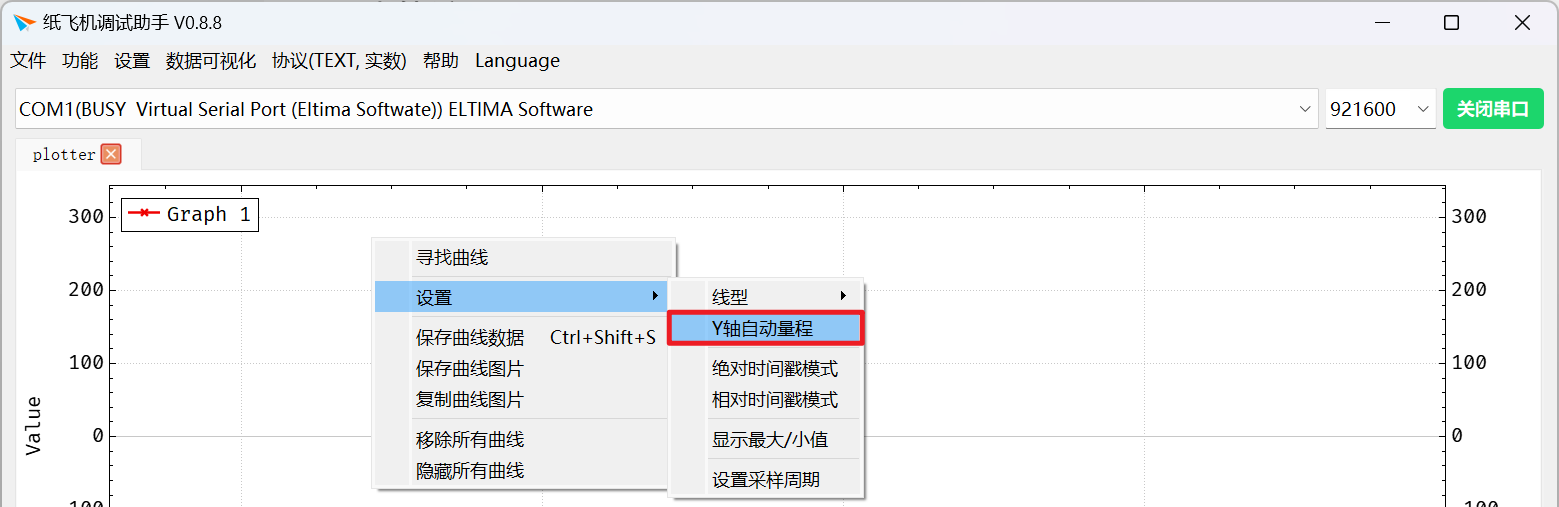

注意：Y轴默认开启了自动轴范围，若要人工调整Y轴请先关闭该功能

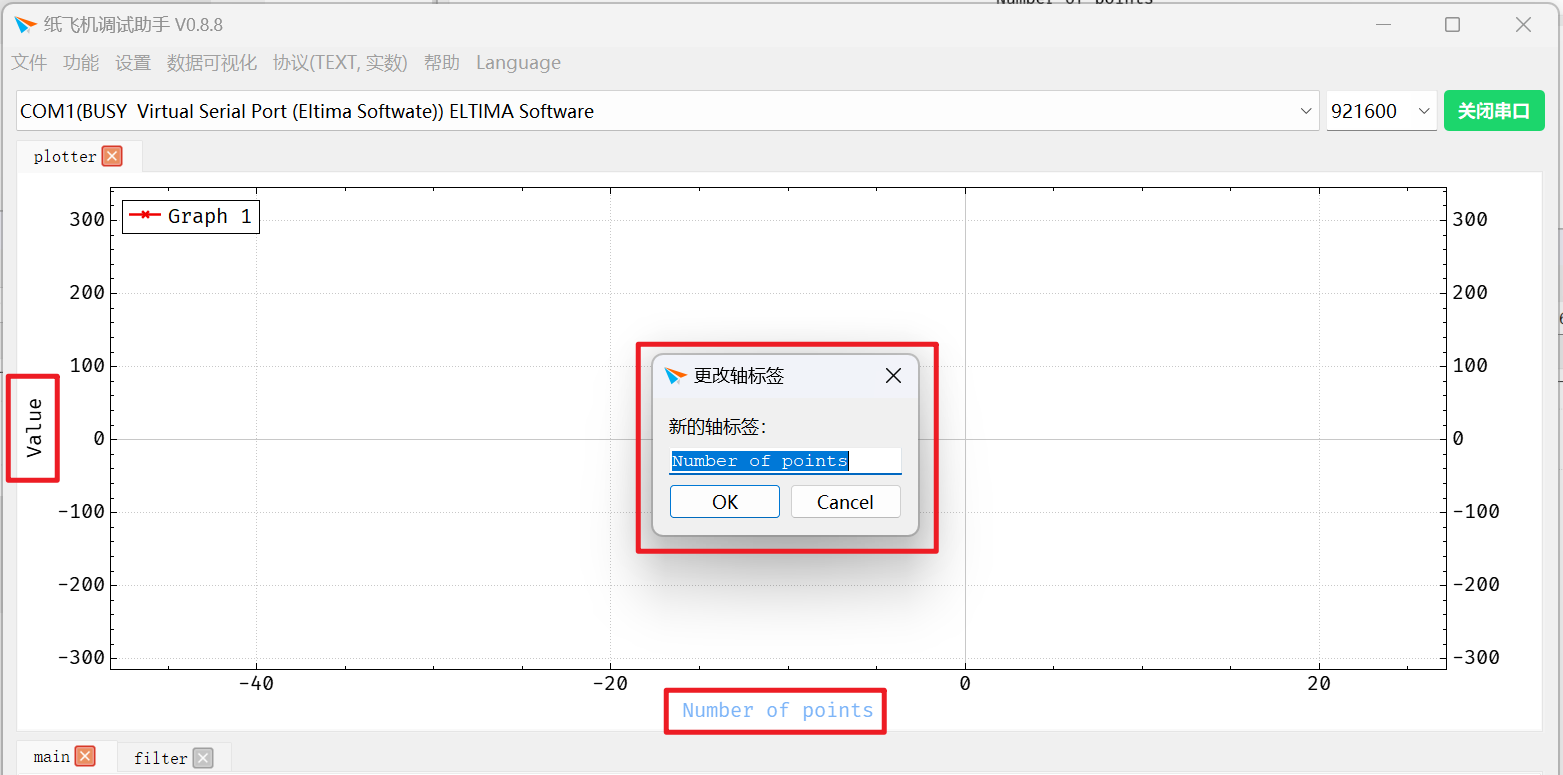

轴名字重命名

双击轴名字即可快速重命名

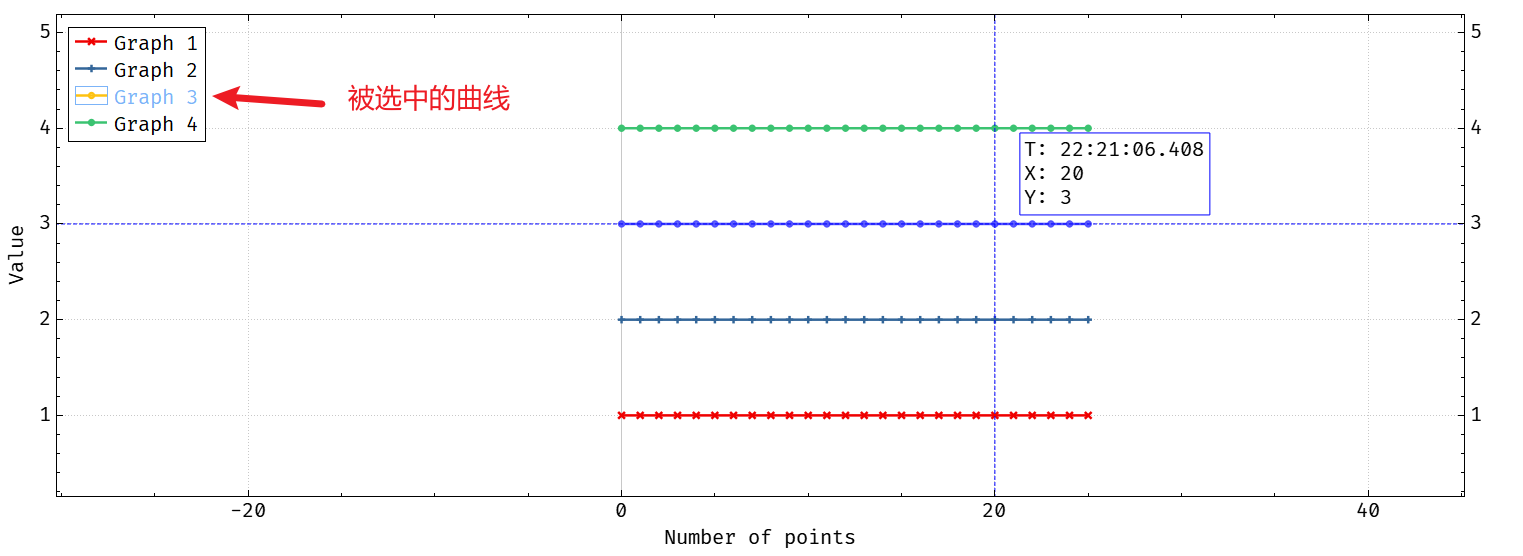

曲线的选择

单击曲线即可选中曲线，选中的曲线在图例中会被框住，这样方便我们对曲线进行单独的控制，比如右键曲线进行隐藏

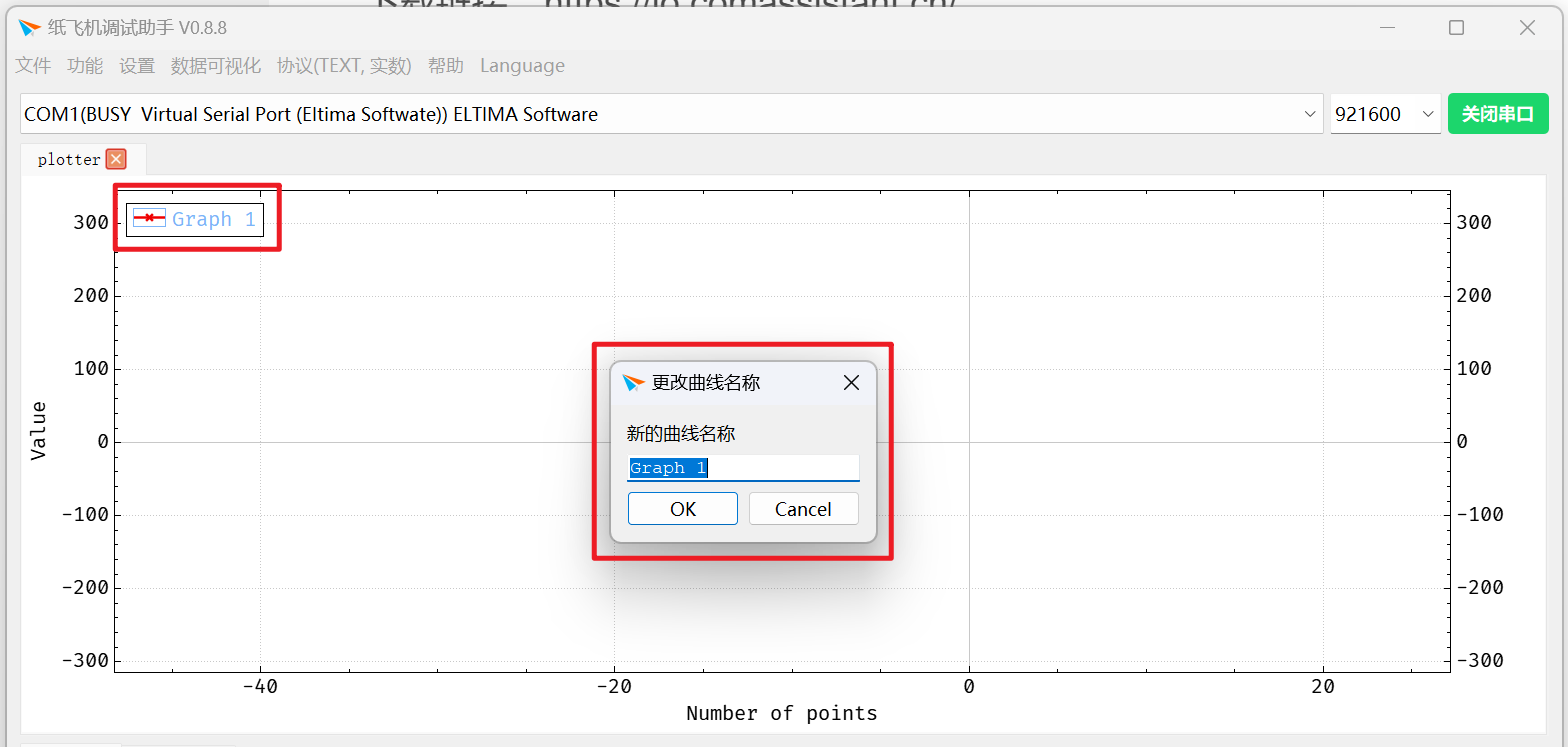

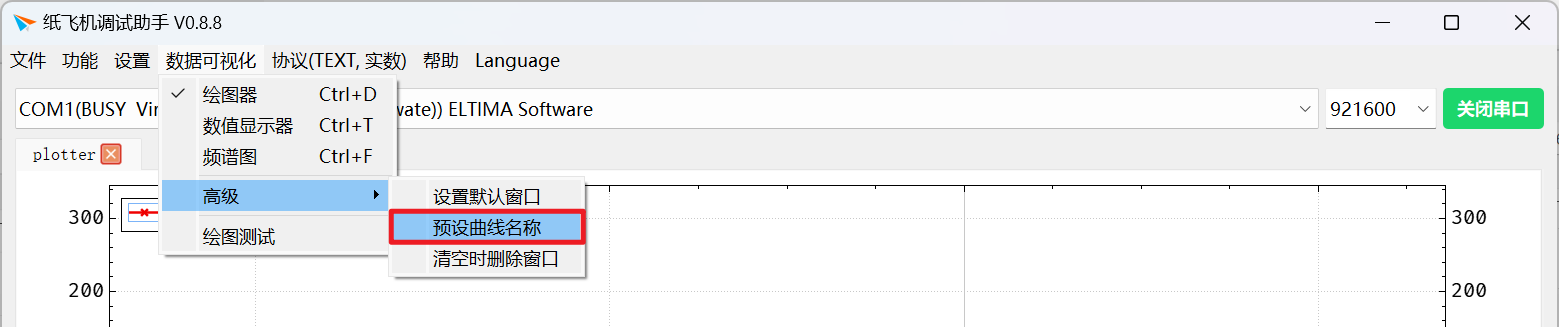

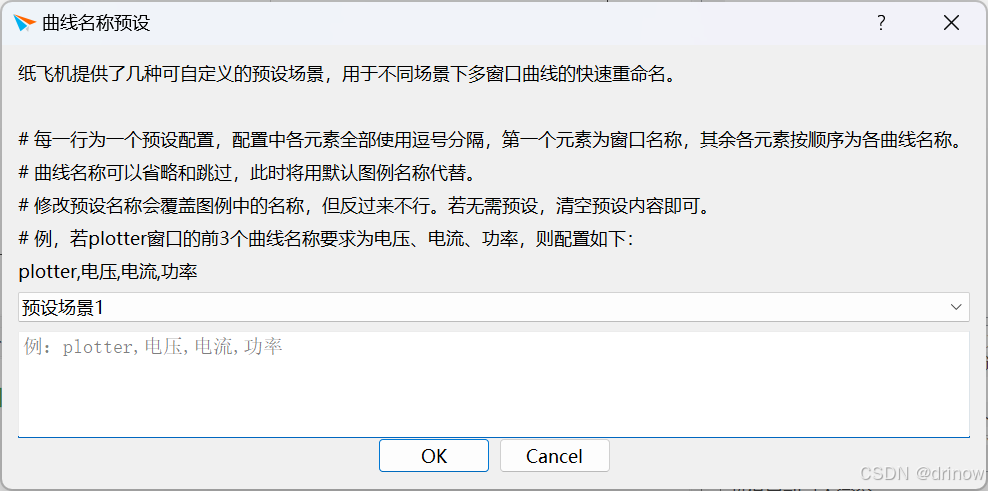

曲线（图例）重命名

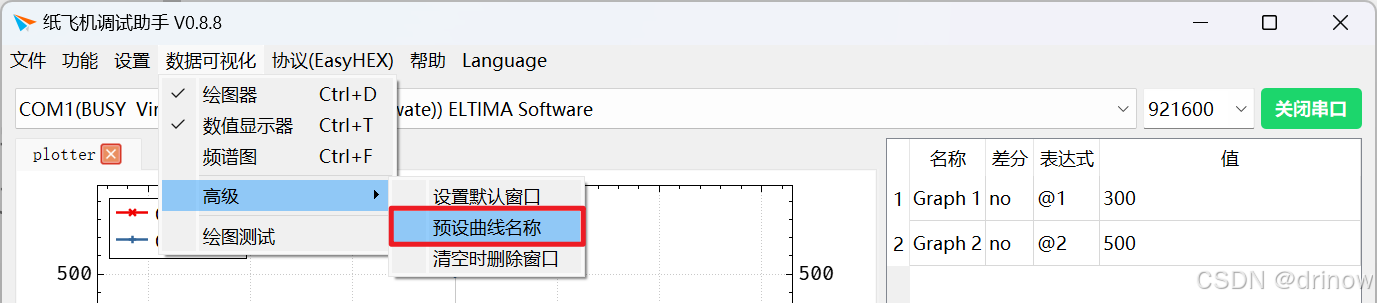

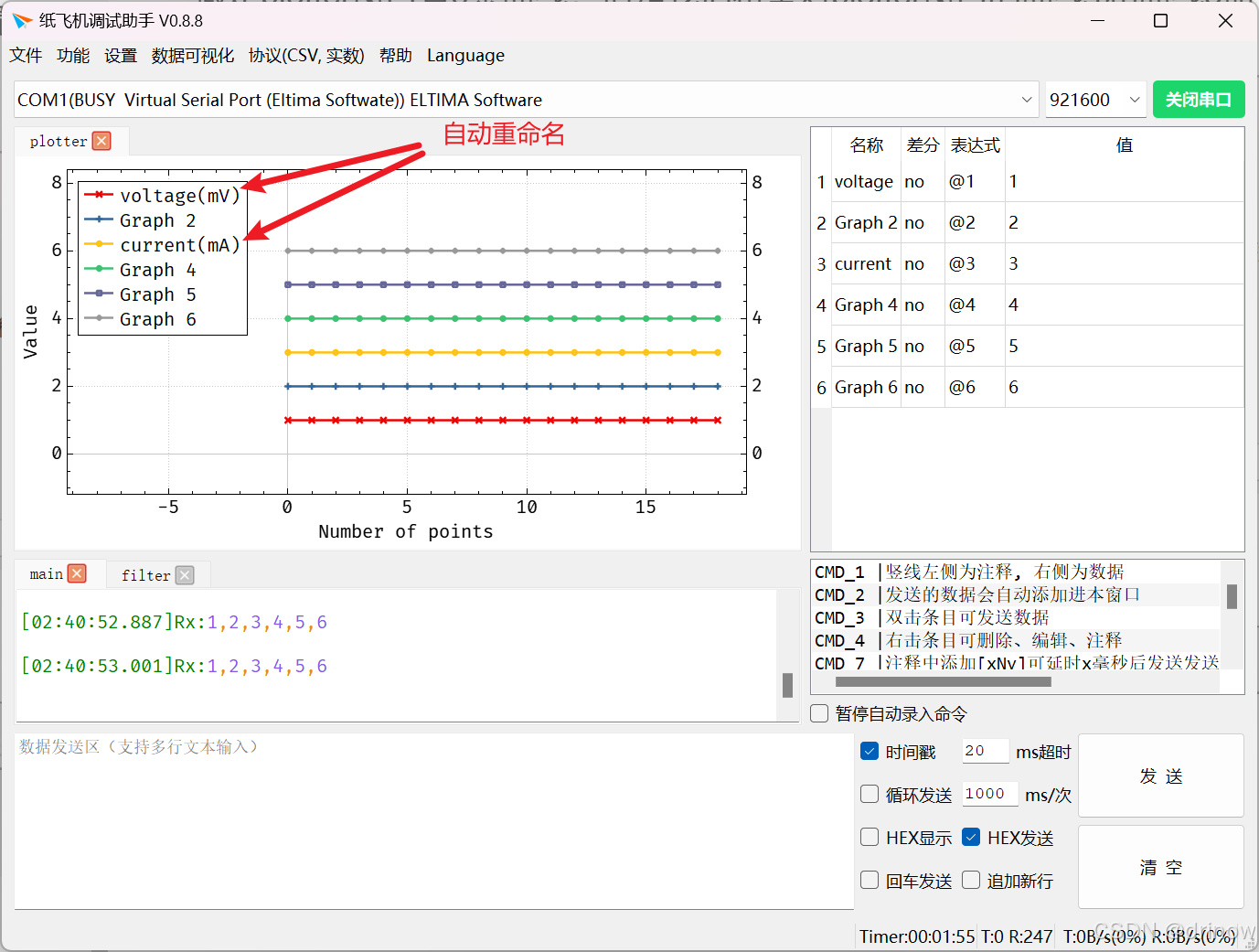

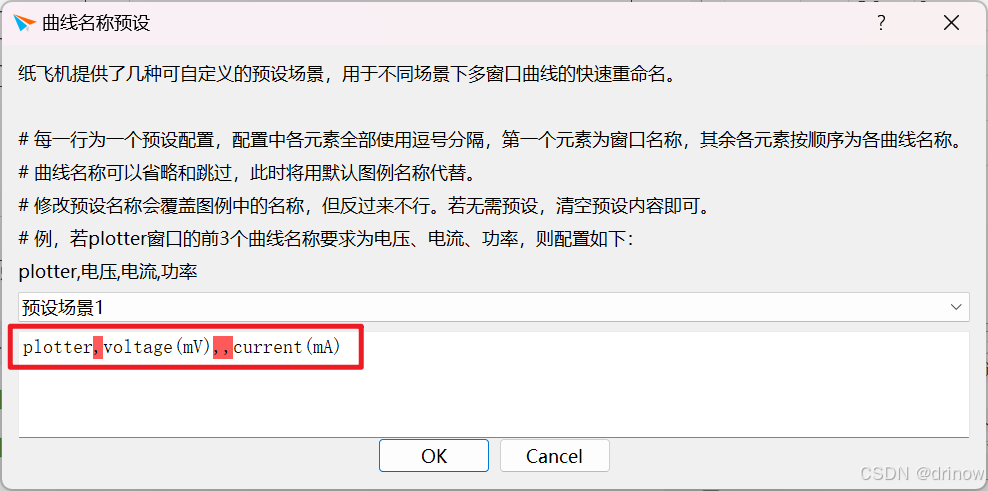

可参考阅读预设曲线名称 的详细介绍

曲线丢失（寻找）

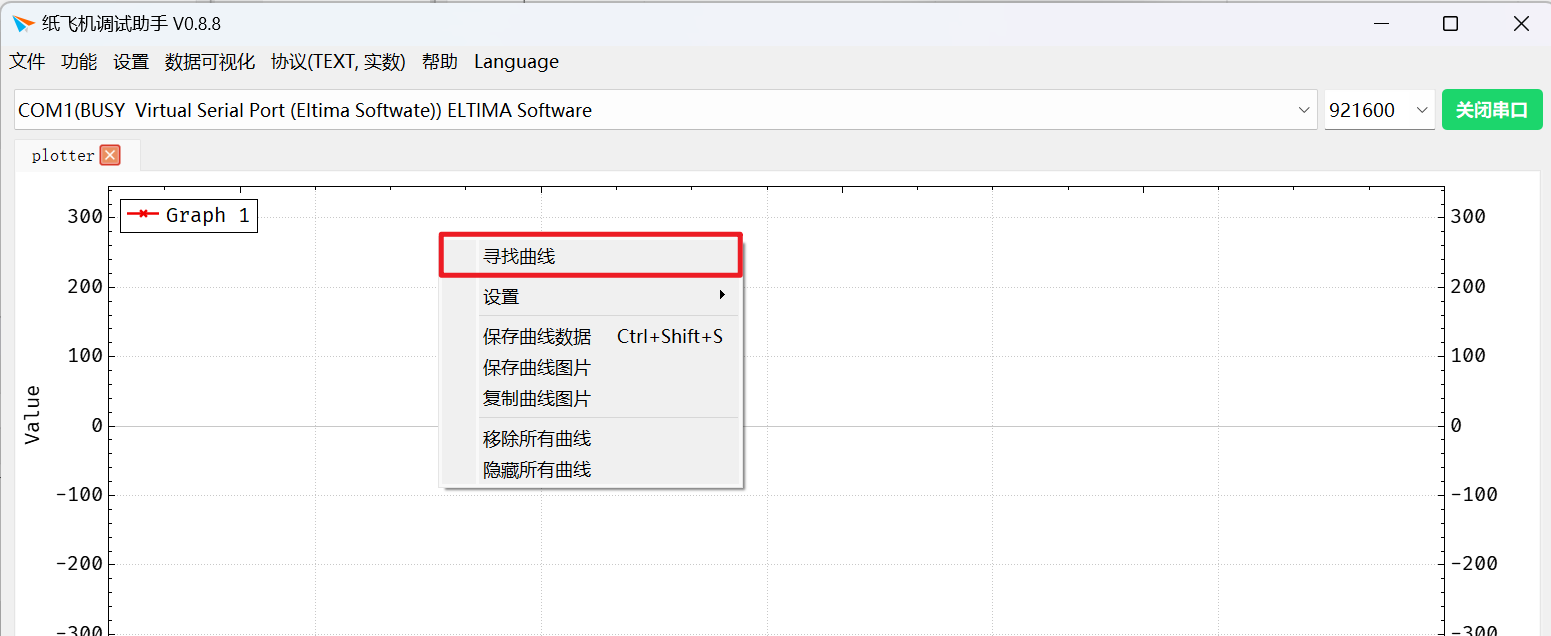

如果发现X轴在刷新，但是看不到曲线，说明曲线在画布外，可右键画布，快速寻找曲线，将其放置到画布内

注意：寻找曲线功能，不会修改X轴范围，如果你的X轴范围过大或者过小，仍然有可能看不到曲线

曲线线型切换

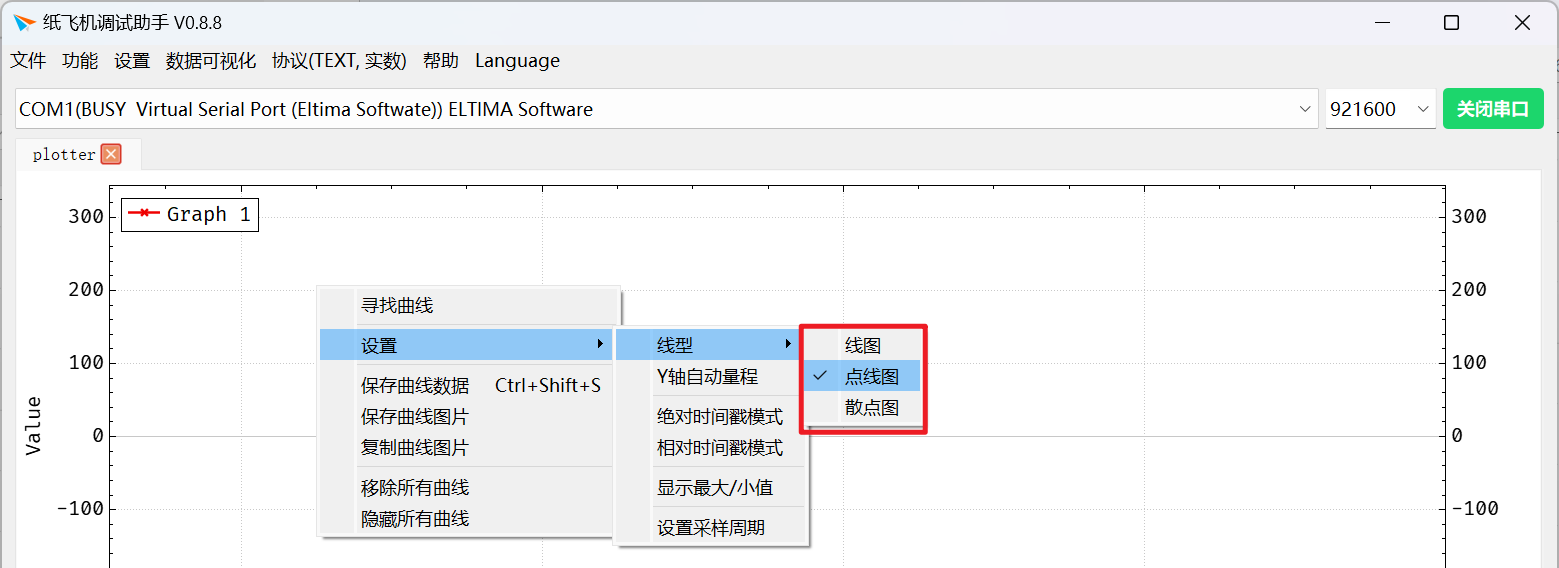

右键画布即可更改线型

隐藏/删除曲线

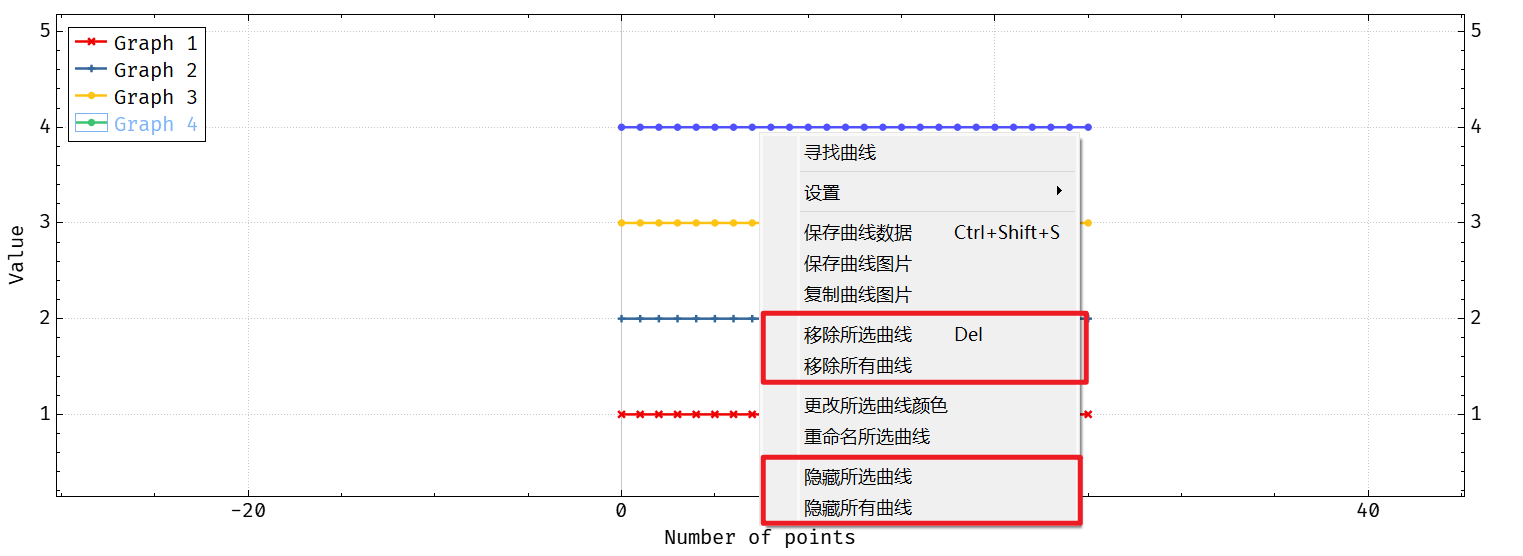

选择曲线后，可以通过右键进行隐藏或删除，注意曲线被删除后，数据也会丢失

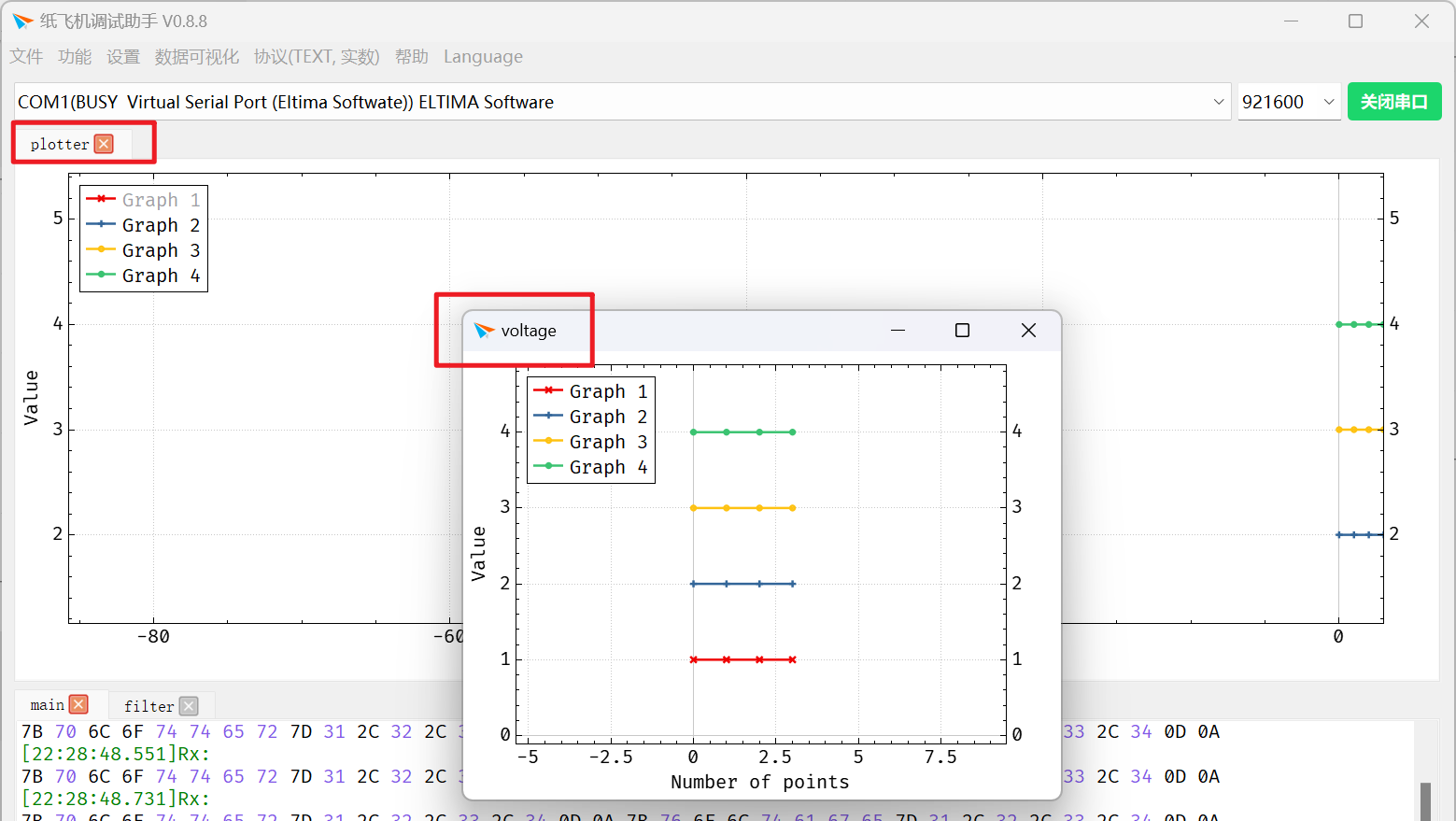

多窗口显示

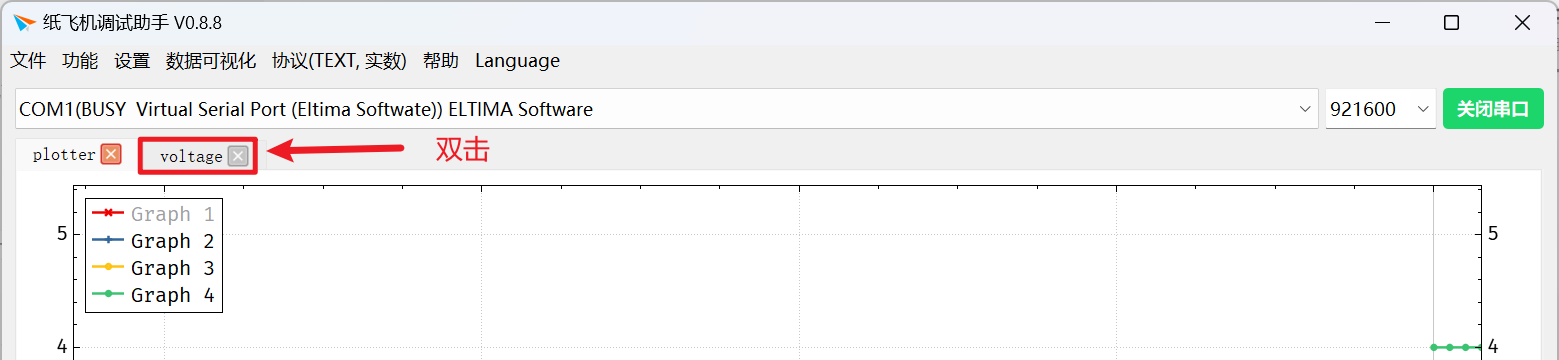

双击窗口标题即可将窗口独立显示出来，这样就可以同时显示多个绘图窗口

注意：

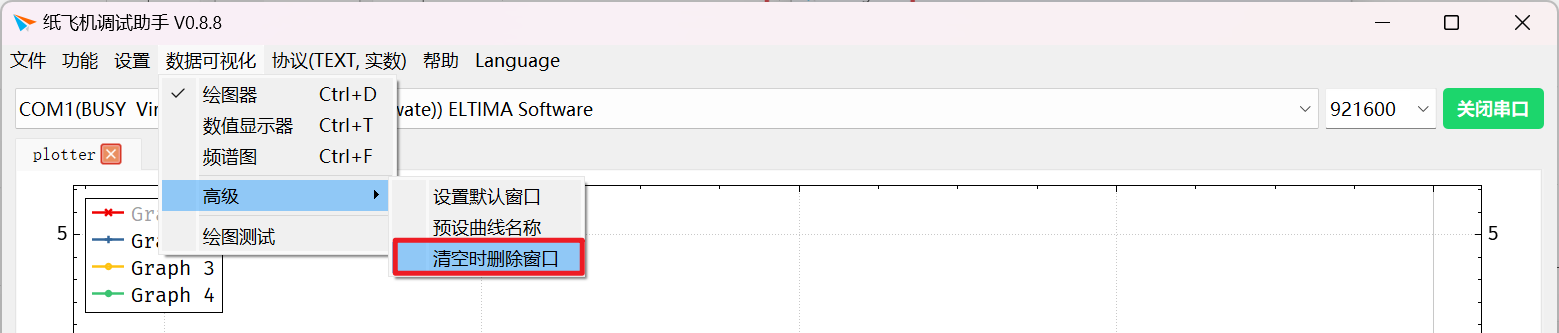

清空时删除窗口

通常情况下，为避免绘图配置丢失，软件不会主动删除窗口，但是如果你觉得太多了影响美观但是人工删除觉得麻烦，可以勾选该功能，这样按下清空按钮后，多余窗口将会被自动删除。

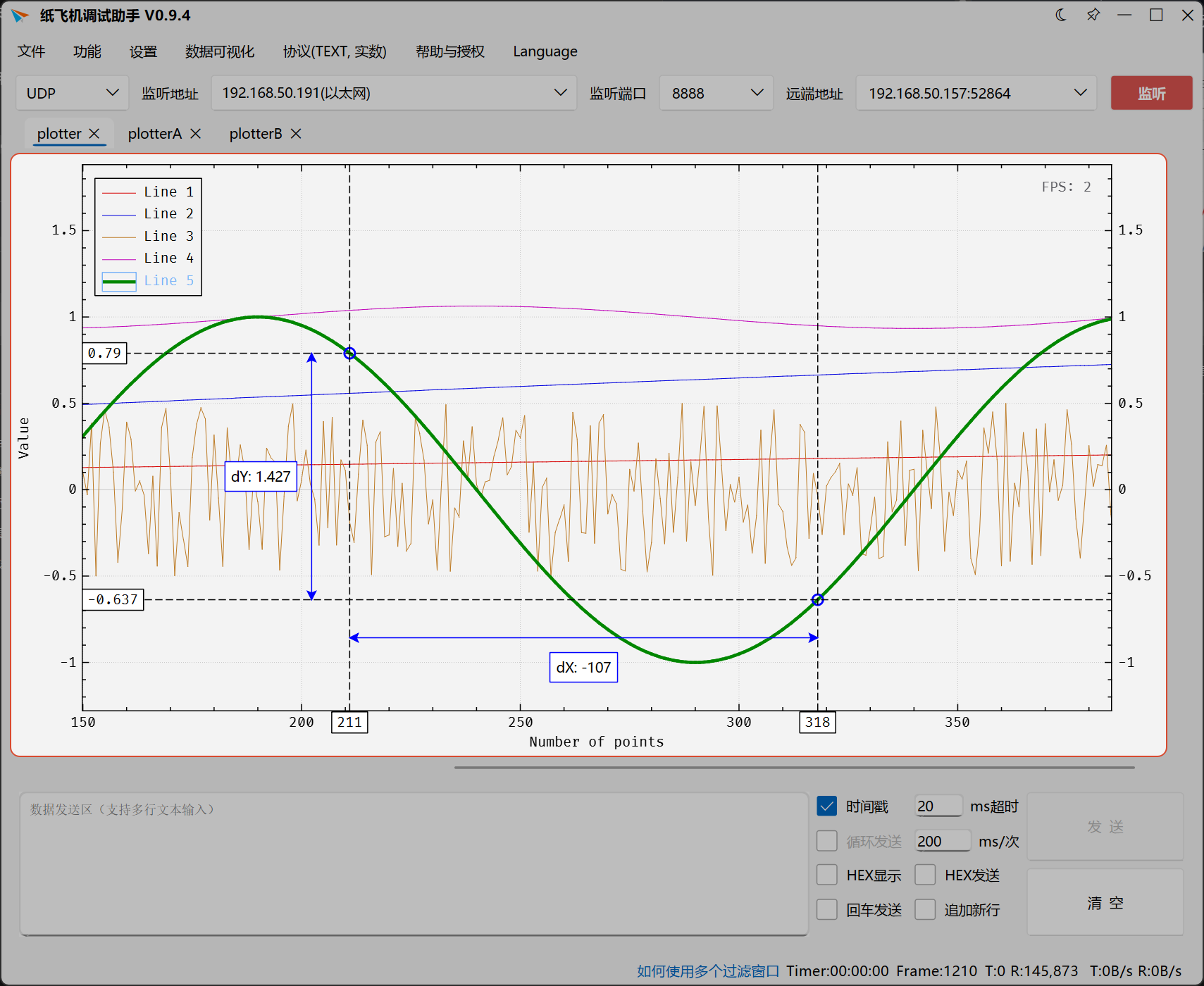

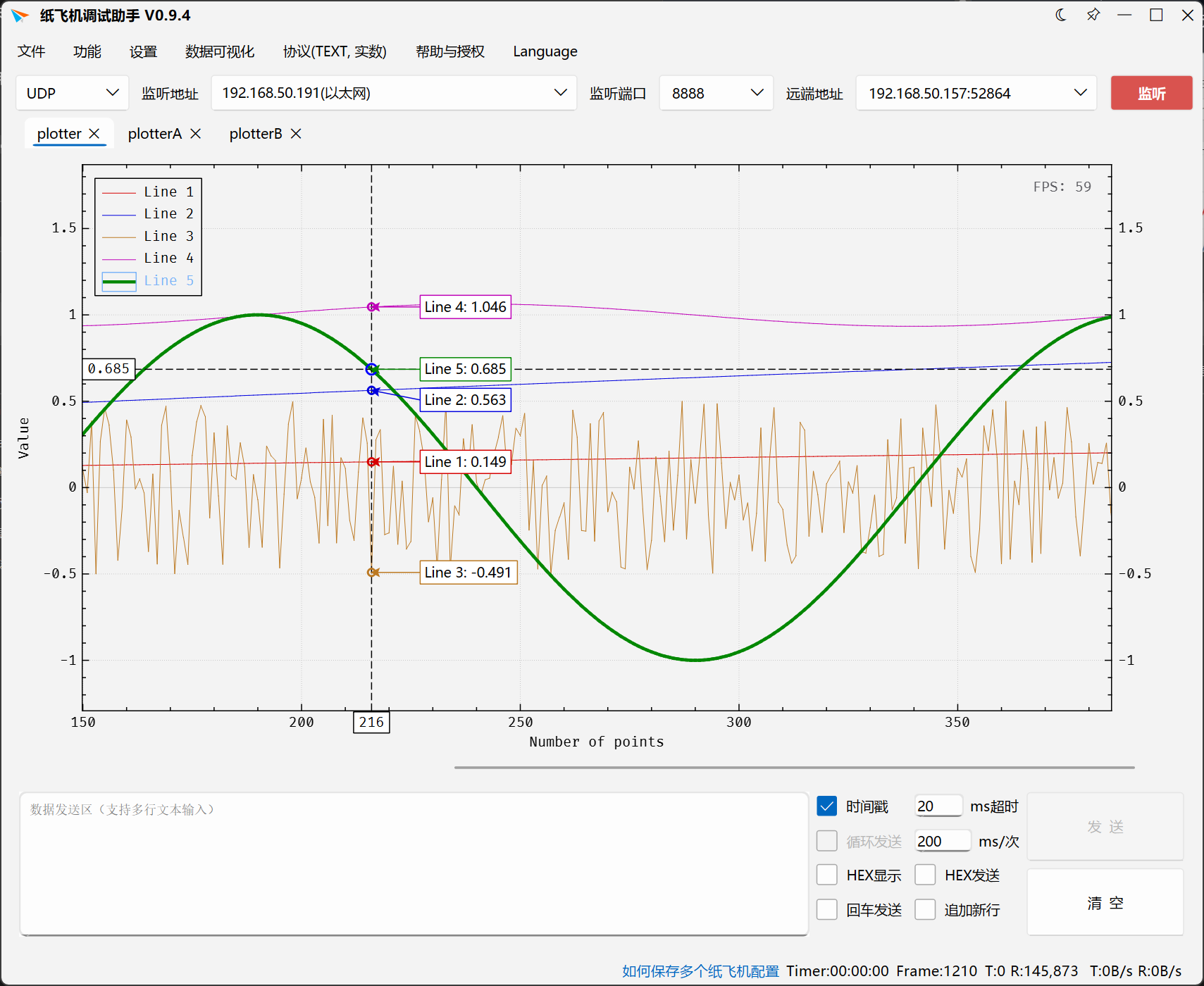

辅助线与曲线标注

快速开关辅助线

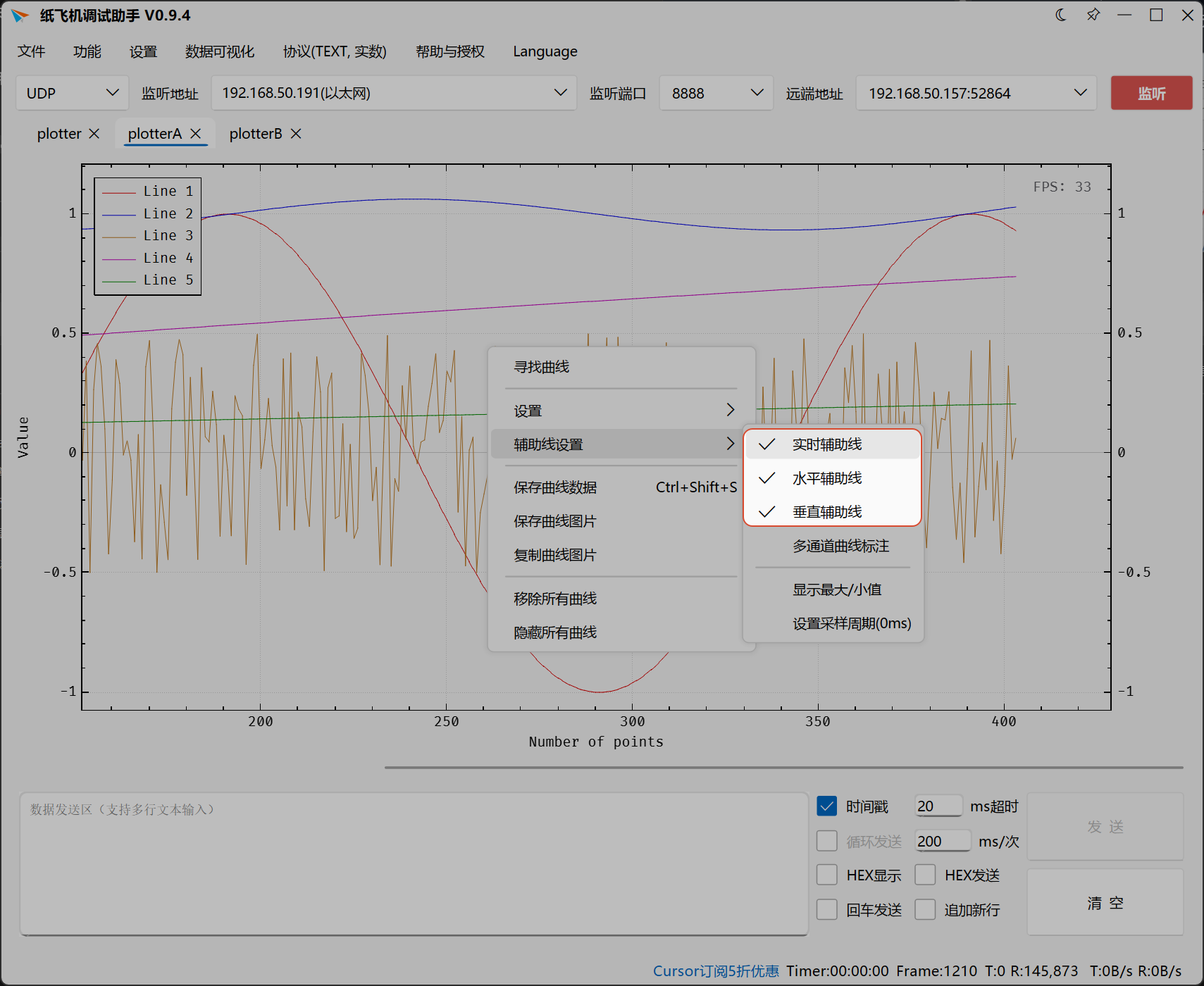

首先需要右键图像，在辅助线设置里检查辅助线是否已经打开 打开后双击屏幕任意地方即可显示辅助线，双击一次出现第一个辅助点，再双击一次出现第二个辅助点，再双击一次辅助点小时，辅助点也可以拖动到曲线上，会自动吸合。 若勾选多通道曲线标准，则辅助点吸合到曲线上时会一并显示其他曲线的数值

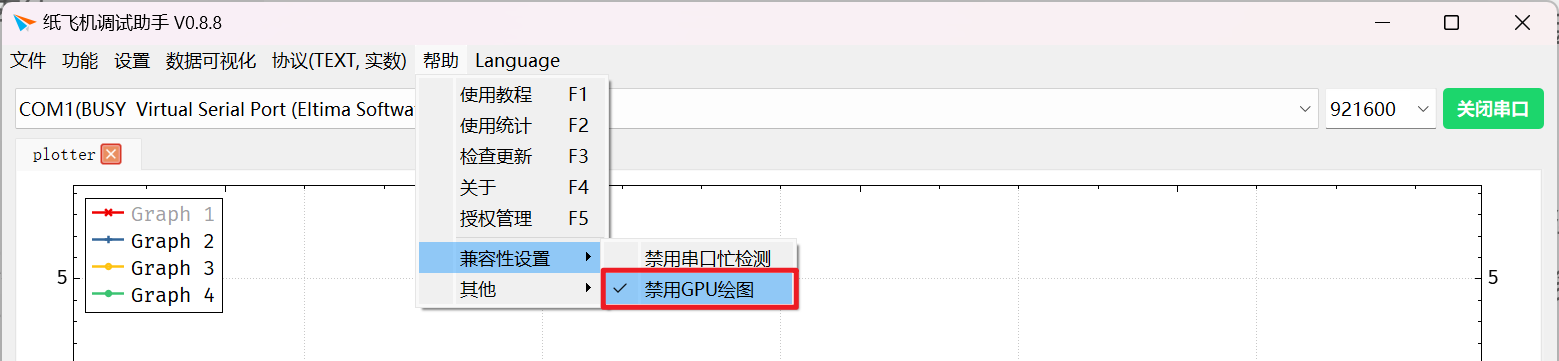

GPU绘图

打开GPU绘图可以显著提升软件流畅性，但是兼容性可能会有所下降，部分显卡甚至会蓝屏，大家按需要开启

另外对于笔记本用户，开启高性能模式或者接上电源也能显著改善卡顿现象。

默认绘图窗口的概念

问题背景

纸飞机调试助手支持多窗口绘图，比如[[04-多窗口绘图-文本数据-text协议]] 所介绍和展示的。但是其实在多窗口模式下，每一个绘图窗口都可以独立控制绘图参数，如果需要一个个修改参数未免太过麻烦。

问题解法

纸飞机引入了默认绘图窗口的概念，所有新创建的窗口属性都继承自这个默认绘图窗口，这样我们只需要事先设置好默认窗口的绘图属性，那么后续新的绘图窗口将可以保持一样的设置。

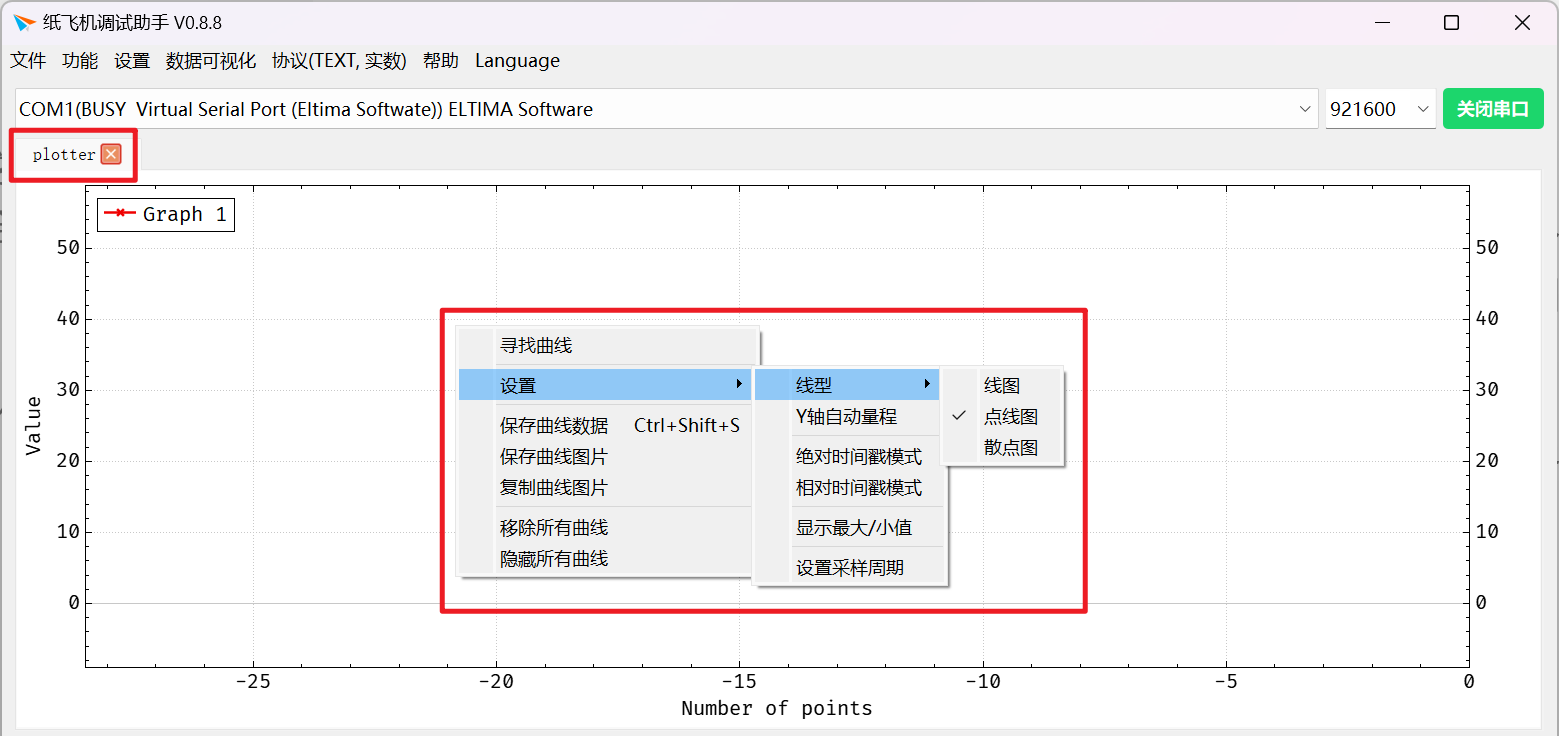

打开绘图器的第一个空白绘图窗口就是我们的默认绘图窗口，我们可以通过右键图像进行参数调整

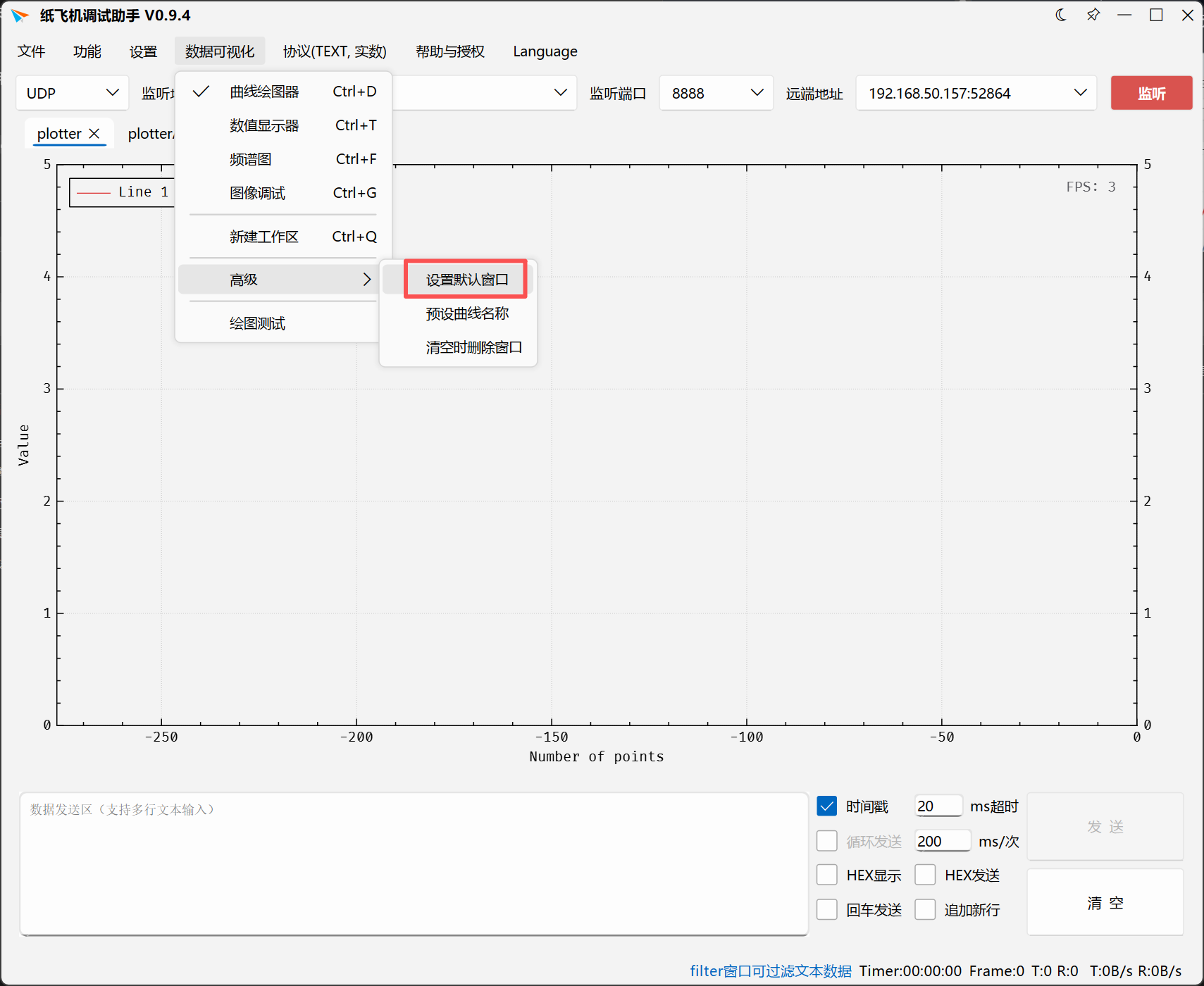

当然，我们也可以更换默认绘图窗口：

多窗口绘图（TEXT协议）

适用场合

TEXT协议适用于需要多窗口绘图、不需要精确时间信息、支持文本数据的场合

TEXT协议介绍

TEXT协议是纸飞机设计的简易文本协议，具有实现简单、可读性好、拓展性强的特点，支持多窗口绘图和数据分窗的功能。TEXT协议格式如下：

{title}string

其中：

绘图演示

首先我们要确保软件选择了正确的协议，打开数据可视化，并打开串口 让我们看一下示例数据，以下数据就是纸飞机串口工具接收到的数据

// 注意：每行数据后都有一个不可见字符换行符（\n）结尾
{plotter}1,2,3
{plotter}4,5,6

这组数据可以这样理解：

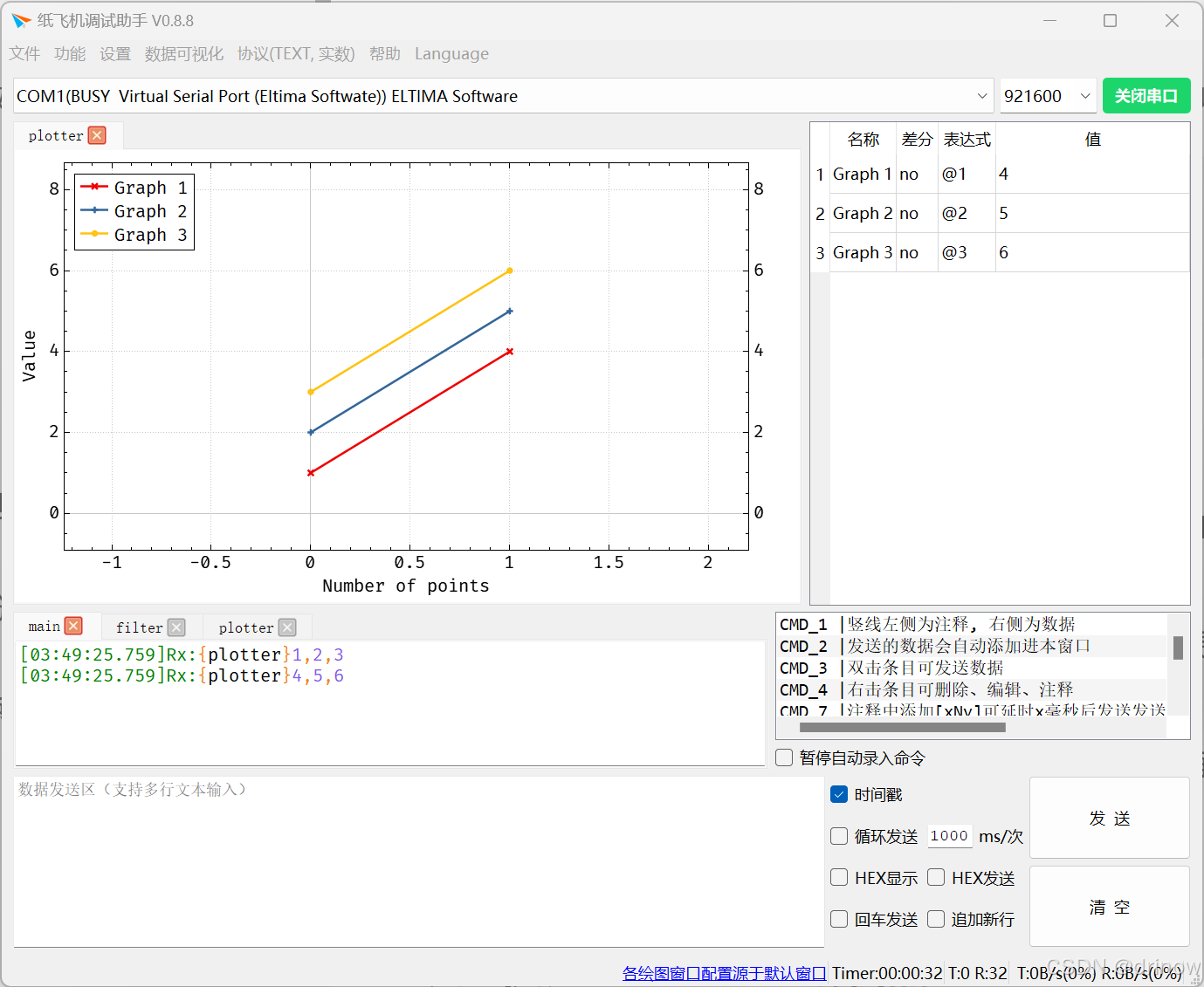

绘图结果如下

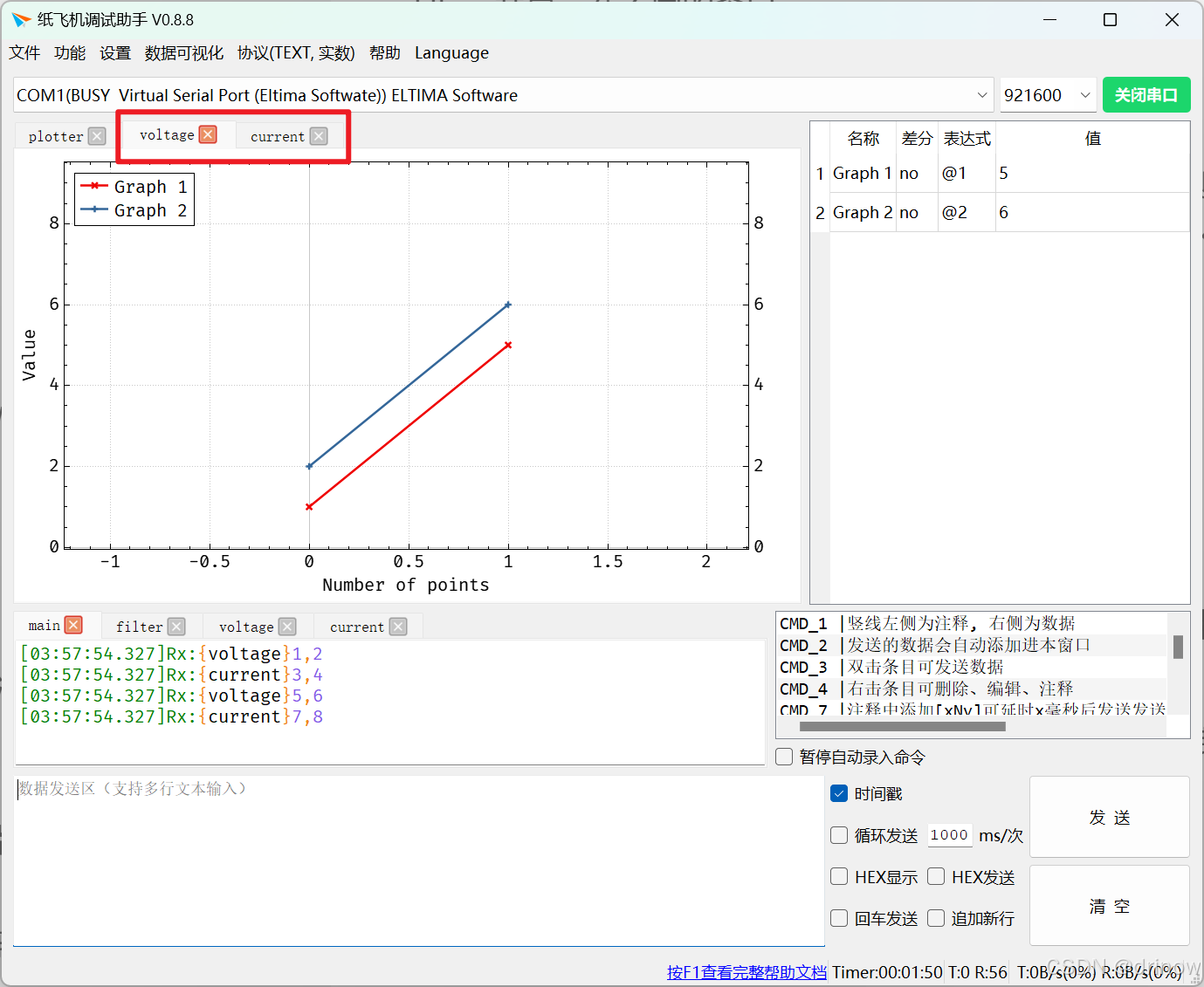

多窗口绘图

上一节我们实现了单窗口绘图，这一节演示一下多窗口绘图，这在多任务工作时非常有用。利用协议中的title属性就可以轻松实现。示例数据如下

{voltage}1,2
{current}3,4
{voltage}5,6
{current}7,8

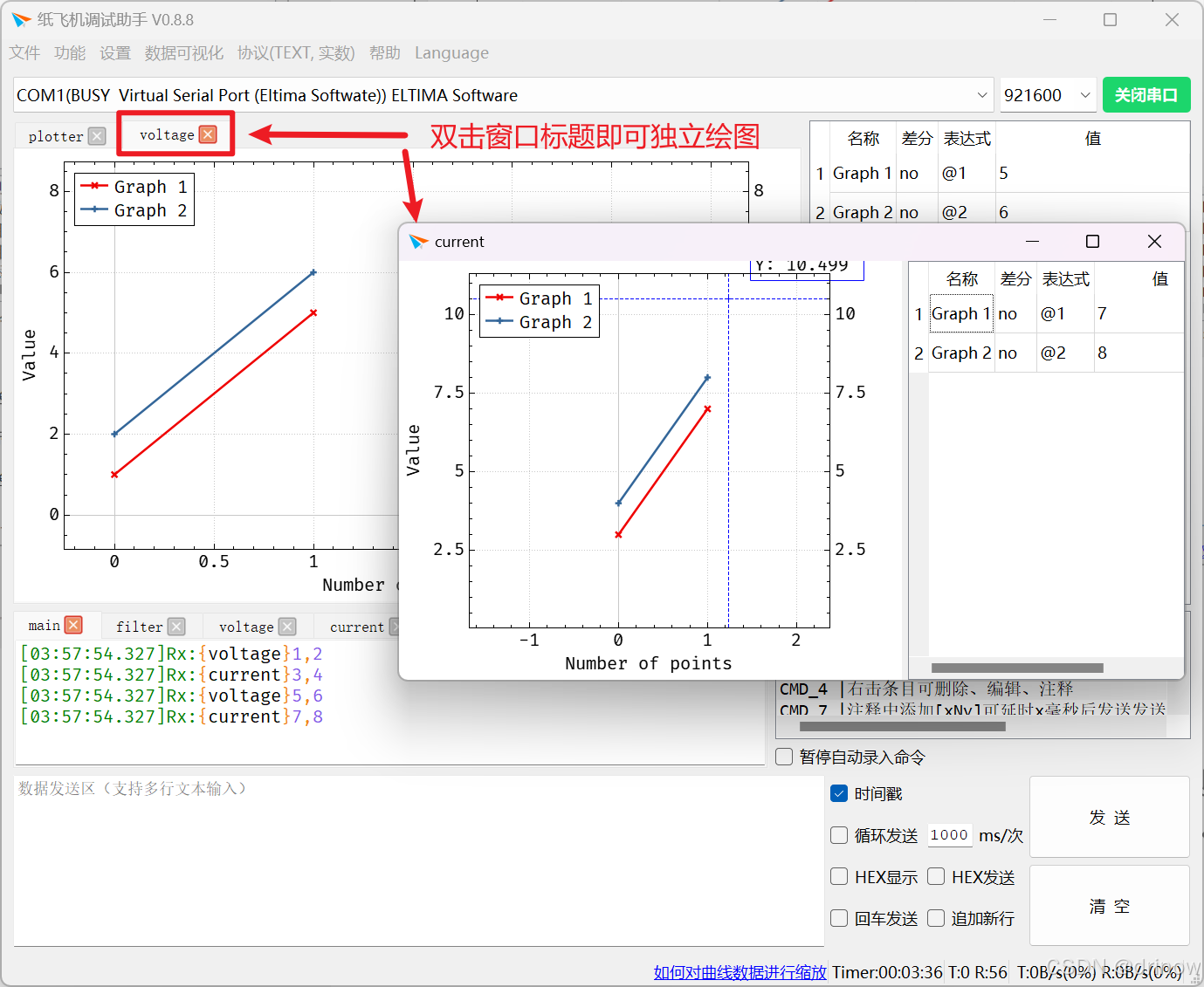

这组数据展示了两组数据，分别是voltage和current，纸飞机可以自动识别出不同的title，并显示在不同的窗口 双击窗口标题即可快速独立显示窗口

任意文本数据绘图（CUSTOM自定义万能文本协议）

CUSTOM协议介绍

协议如名，CUSTOM协议具有极强的自定义性和广泛适应性，可以对绝大部分的文本数据进行绘图，几乎可认为是万能文本协议。

您只需要充分理解以下几句话，就可以理解CUSTOM协议的工作原理，并快速上手：

所以说，对于用户只需要两个步骤：指定关键词以及指定XY轴是哪些。 在大部分常见场景，我们甚至可以忽略关键词和X轴。接下来，我带大家演示几种常见的用法

绘图演示（Demo_A）

我们先看一个简单的日志数据作为一个例子

adcChannel1 rawValue 11 value 11.5v
adcChannel1 rawValue 12 value 12.5v
adcChannel1 rawValue 13 value 13.5v
adcChannel1 rawValue 14 value 14.5v

可以看出这是一组非常规律的日志，是一个递增的时间戳，每次增加0.1秒，通道1的ADC模块采集到的原始数据从11增加到14，对应转换后的数据是11.5~14.5v。现在我们需要把rawValue和value的数据绘制成曲线。

现在重新回忆一下CUSTOM协议的介绍：

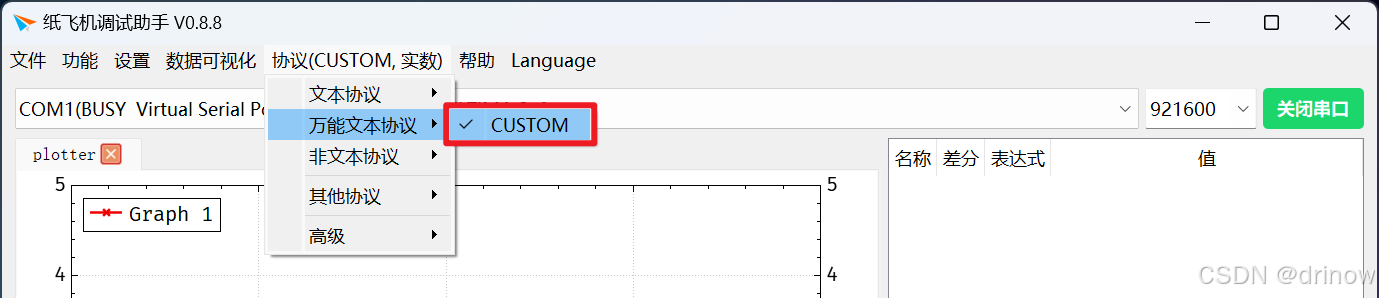

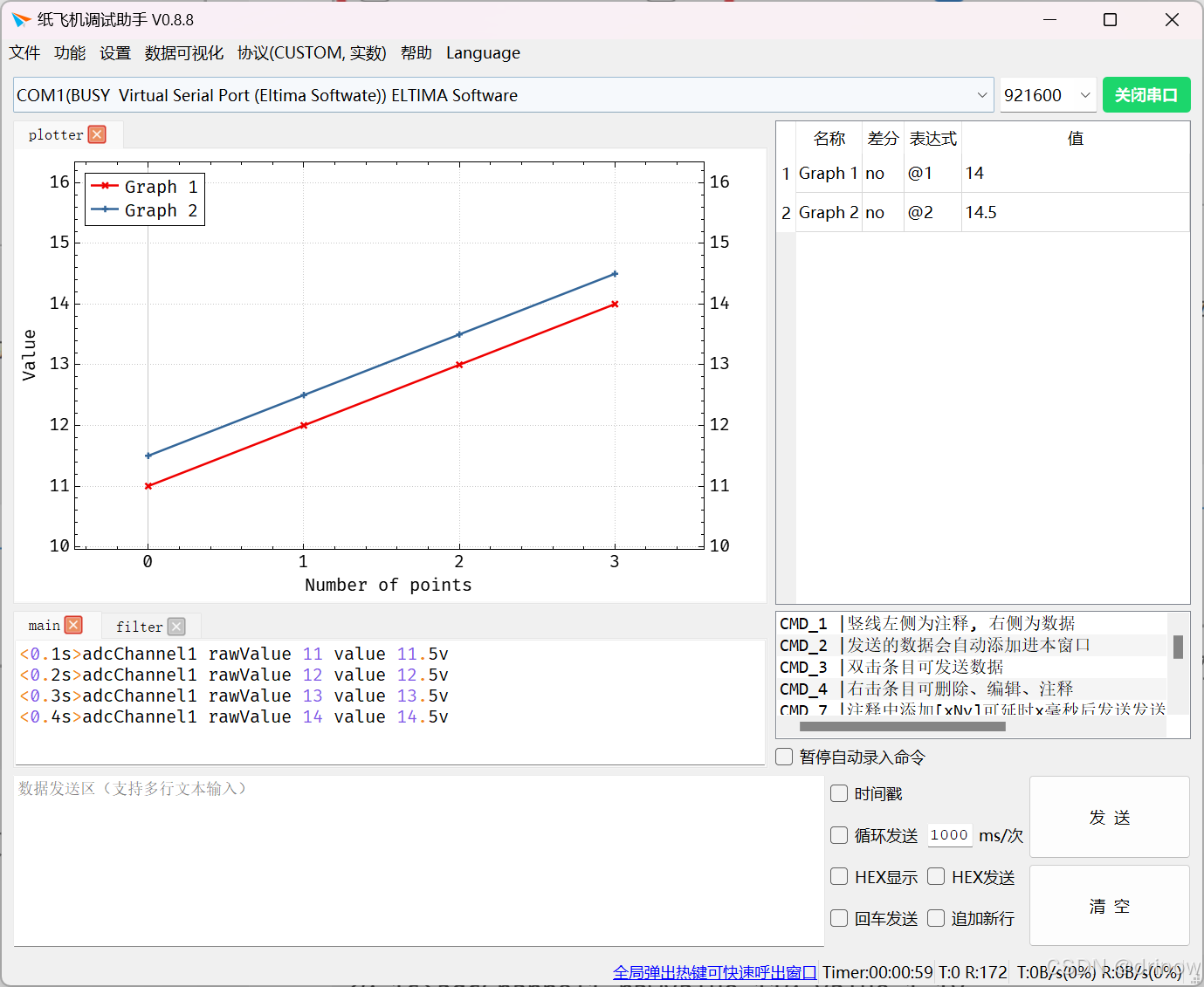

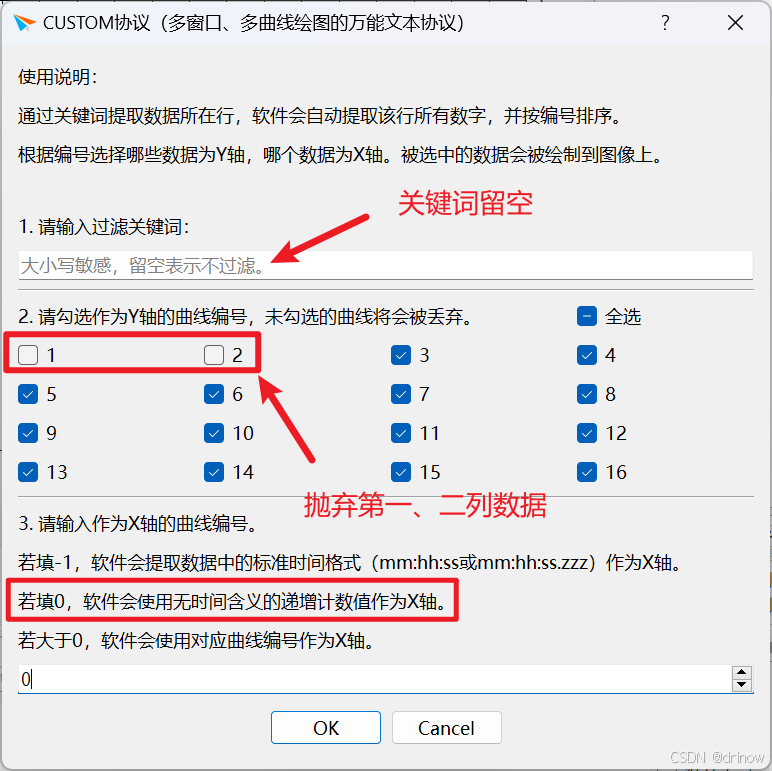

接下来，打开绘图器，并选择CUSTOM协议 软件会有一个交互弹窗页面 点击OK后，我们便可以把这组示例数据发送给纸飞机，纸飞机在收到数据后会自动绘图

绘图演示（Demo_B）

在上一节demo的基础上，我们并多加一个ADC通道2的数据

adcChannel1 rawValue 11 value 11.5v
adcChannel2 rawValue 12 value 12.5v
adcChannel1 rawValue 13 value 13.5v
adcChannel2 rawValue 14 value 14.5v
adcChannel1 rawValue 15 value 15.5v
adcChannel2 rawValue 16 value 16.5v
adcChannel1 rawValue 17 value 17.5v
adcChannel2 rawValue 18 value 18.5v

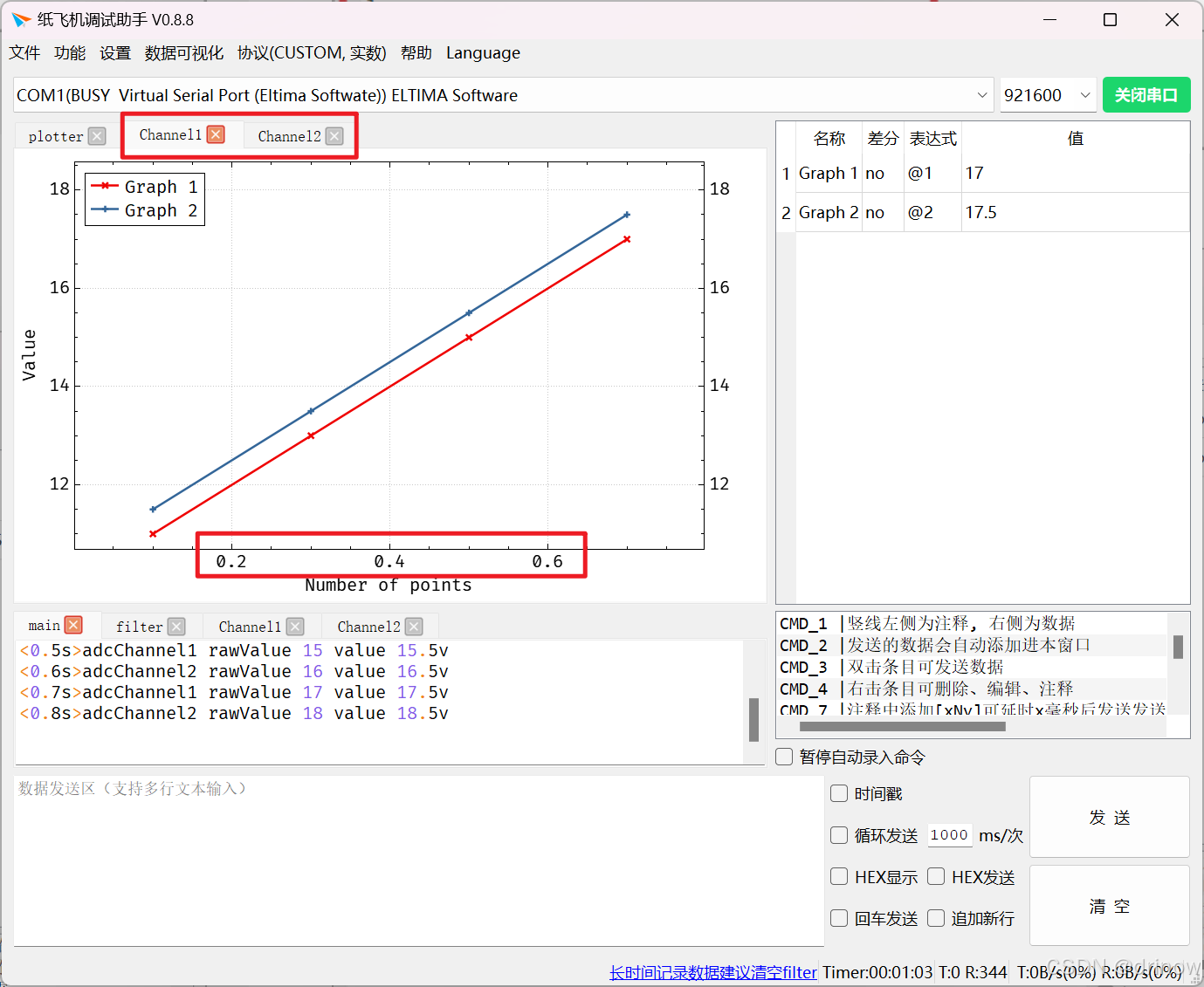

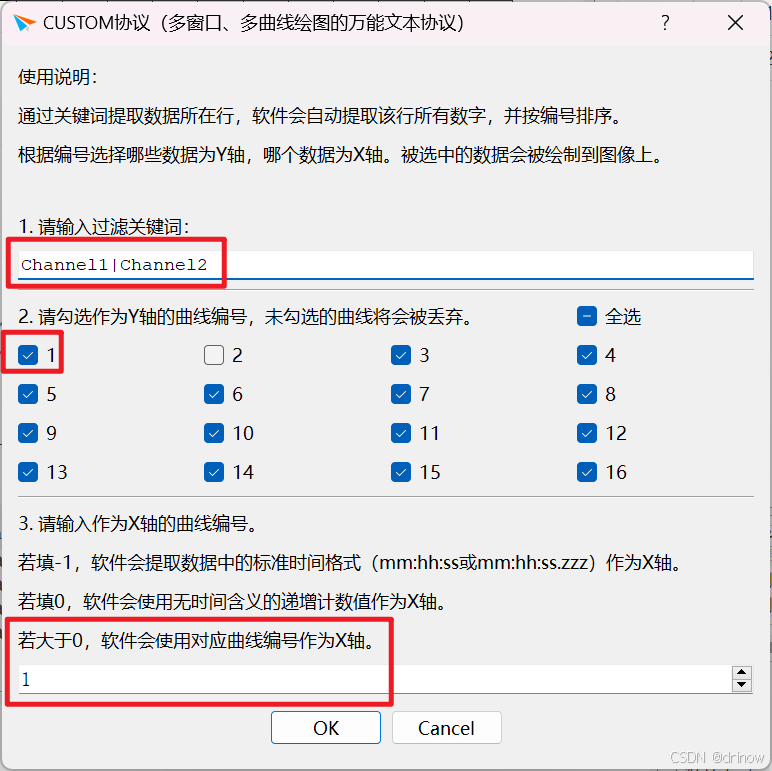

我们想看通道1和通道2的数据，并使用demo中的时间戳作为X轴。 此时，只需要在关键词中输入Channel1|Channel2，指定X轴使用第一列的数据即可，配置如下 （备注：如果只需要看通道1的数据，关键词填入Channel1即可） 绘图结果如下 相比与前面的例子，本节额外引入了关键词、关键词的正则匹配、指定X轴3个新的概念供读者理解。

其他：

简易文本数据绘图（CSV协议）

适用场合

CSV格式广泛应用于各场合，易于阅读且易于理解，但功能比较单薄，适用于只需要简单绘图且支持文本数据的场合。

CSV协议介绍

CSV 文件是一种纯文本文件，用于存储表格形式数据，其中每一行代表一行数据，该行中的每个字段都用逗号分隔。

CSV 文件简单易用，使其成为在不同程序、数据库和电子表格之间交换数据的流行选择。导出后的CSV文件可以使用文本编辑器直接打开，可以使用Excel文件打开，也可以加载到纸飞机调试助手里去解析绘图。

CSV协议格式如下：

value, value, ..., value
value, value, ..., value

value是文本形式的数字，每一列代表1条曲线，这里有3条曲线，每条曲线含有2个数据点

绘图演示

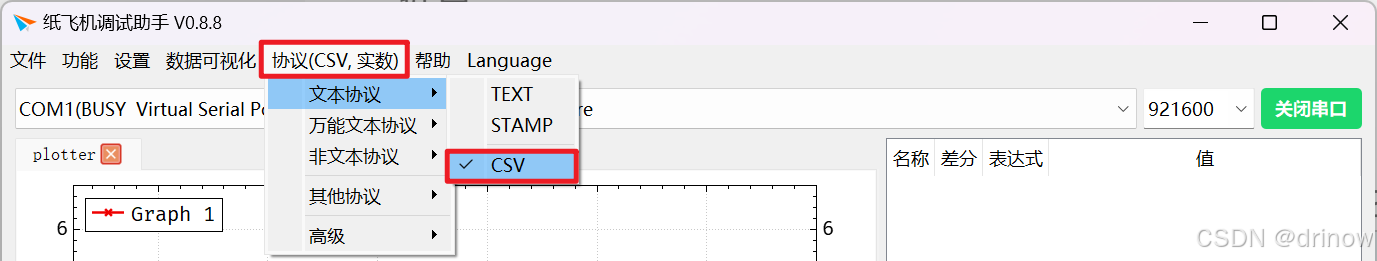

首先我们要确保软件选择了正确的协议，打开数据可视化，并打开串口

让我们看一下示例数据，以下数据就是纸飞机串口工具接收到的数据

// 注意：每行数据后都有一个不可见字符换行符（\n）结尾
1,2,3
4,5,6

每一列代表1条曲线，这里有3条曲线，每条曲线含有2个数据点，比如曲线1的数据点分别是1和4。

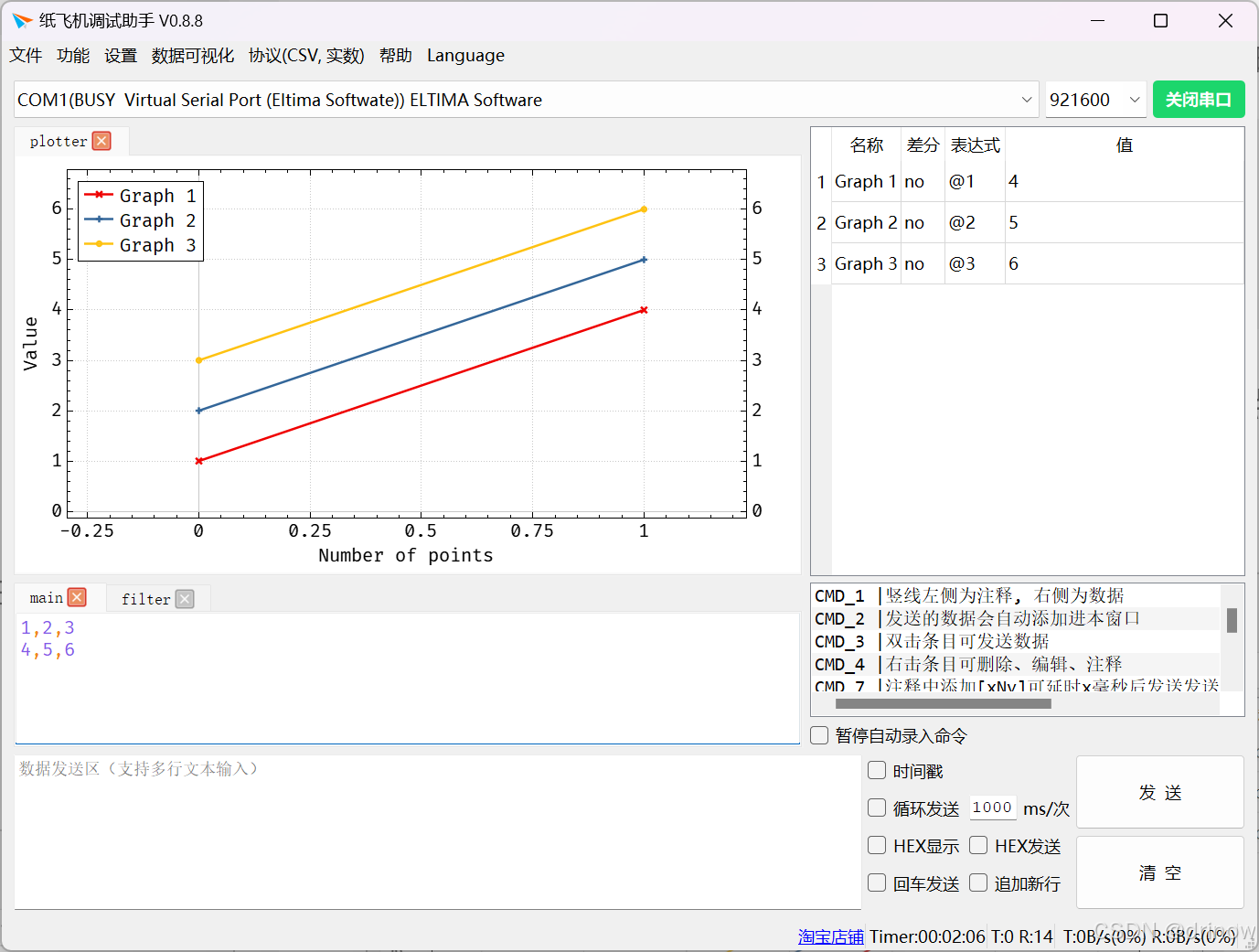

绘图结果如下

多窗口绘图（STAMP协议）

适用场合

STAMP协议适用于需要由下位机来指定X轴或者时间信息的场合

STAMP协议介绍

STAMP协议是[[04-多窗口绘图-文本数据-text协议]]的拓展，读者朋友可以跳转阅读，相比于TEXT协议，STAMP协议可以由下位机来指定X轴，大多数情况下X轴用来填充系统运行时间，用于数据和时间对齐有较高要求的场合。STAMP协议格式如下：

{title}string

其中：

绘图演示

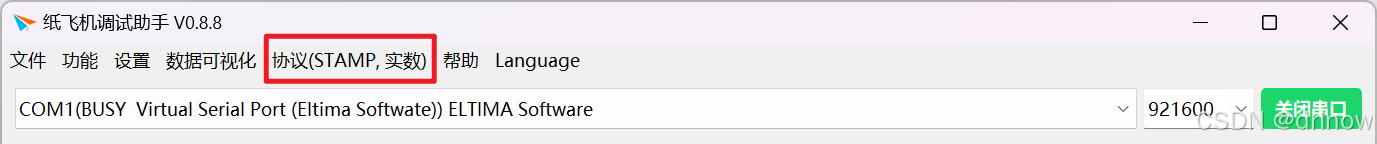

首先我们要确保软件选择了正确的协议，打开数据可视化，并打开串口

让我们看一下示例数据，以下数据就是纸飞机串口工具接收到的数据

// 注意：每行数据后都有一个不可见字符换行符（\n）结尾
{plotter}1,2,3
{plotter}4,5,6

这组数据可以这样理解：

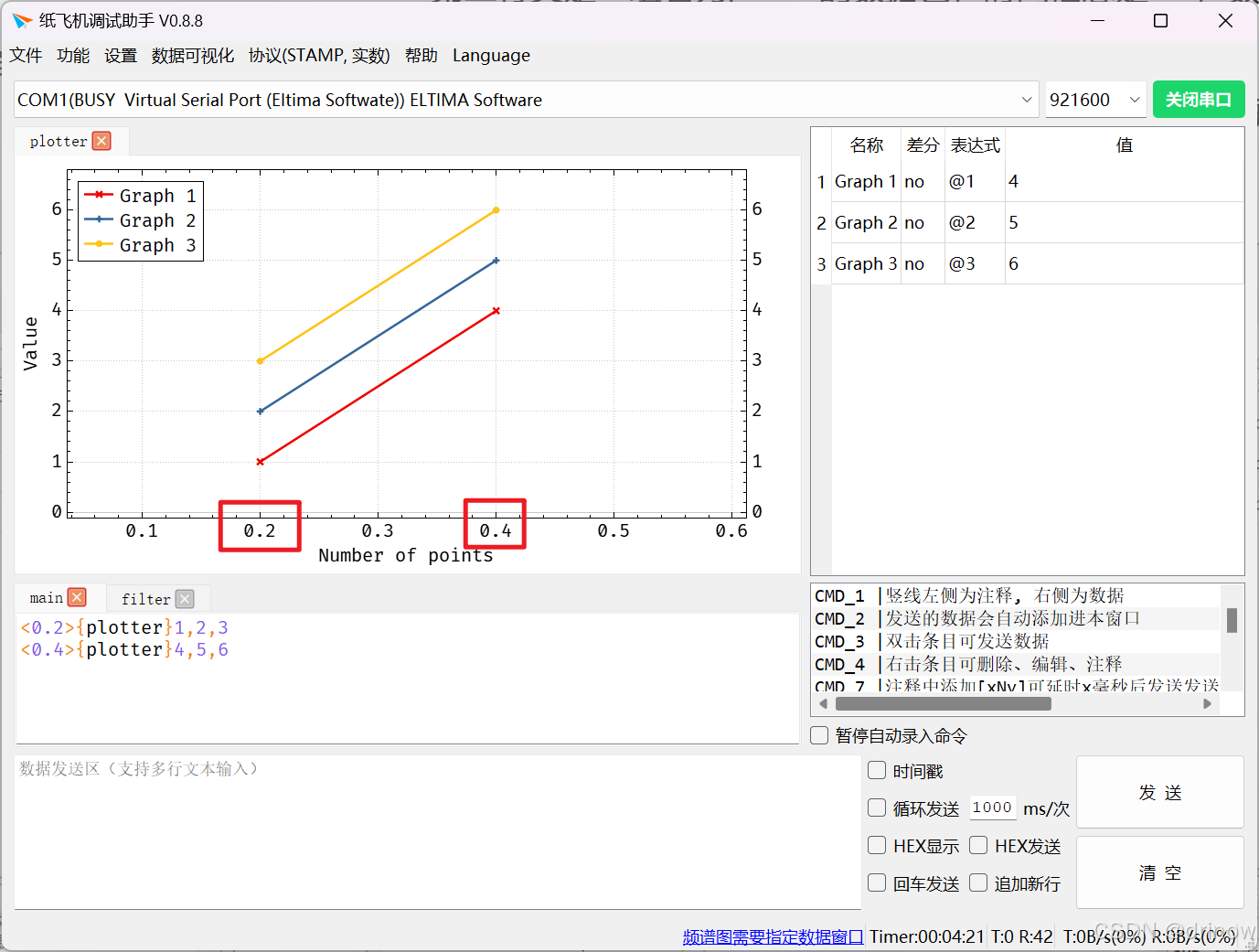

绘图结果如下

多窗口绘图

上一节我们实现了单窗口绘图，这一节演示一下多窗口绘图，这在多任务工作时非常有用。利用协议中的title属性就可以轻松实现。示例数据如下

{voltage}1,2
{current}3,4
{voltage}5,6
{current}7,8

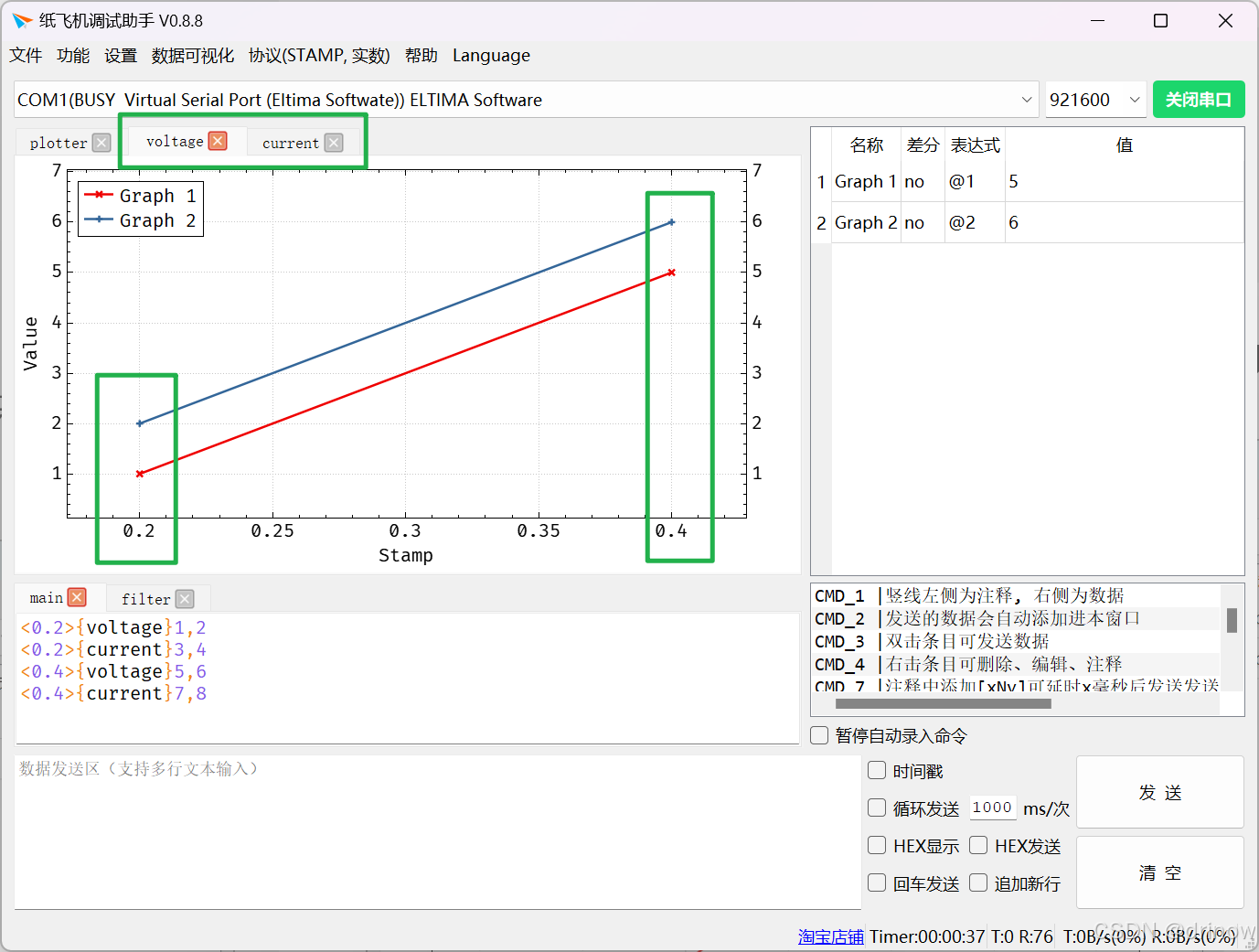

这组数据展示了两组数据，分别是voltage和current，纸飞机可以自动识别出不同的title，并显示在不同的窗口

双击窗口标题即可快速独立显示窗口

注意：时间戳禁止出现回滚，如果回滚必须清空一下曲线，否则曲线绘制也会回滚！！

单窗口绘图（EasyHex协议）

适用场合

EasyHex协议使用十六进制传输，支持多种不同的协议，为了确保足够简单，没有使用校验，因此适用于对传输效率有一定要求，但是可以接收一定程度数据乱码的场合

协议介绍

EasyHex协议由两部分组成：数据 + 帧尾

以下是不同数据类型所对应的帧尾：

| 数据类型 | 帧尾 | | --- | --- | | UINT8 | 0xFF | | --- | --- | | UINT16 | 0xFFFF | | --- | --- | | UINT32 | 0xFFFFFFFF | | --- | --- | | INT8 | 0x80 | | --- | --- | | INT16 | 0x8000 | | --- | --- | | INT32 | 0x80000000 | | --- | --- | | FLOAT32 | 0xFFFFFFFF | | --- | --- |

由于使用十六进制传输，数据和帧尾都需要特别关注字节序（大小端）的问题，否则解析一定出错。

特别注意：受协议限制，帧尾会占用一个数值，导致实际可表示的数据范围会变小。举例：

绘图演示

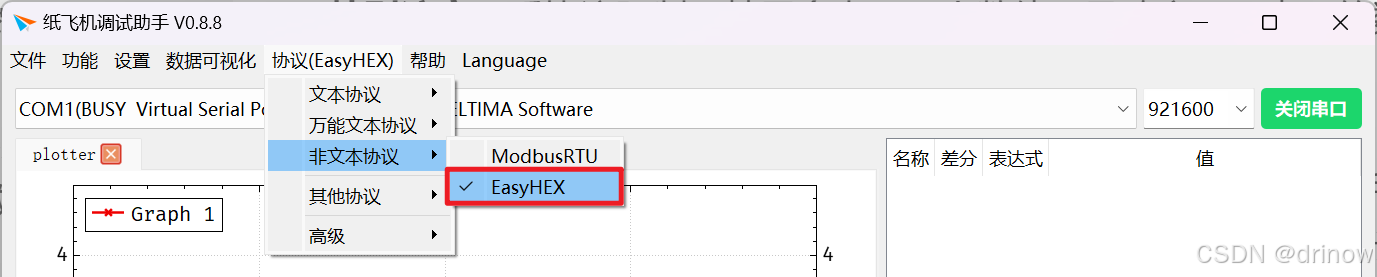

首先我们要确保软件选择了正确的协议，打开数据可视化，并打开串口

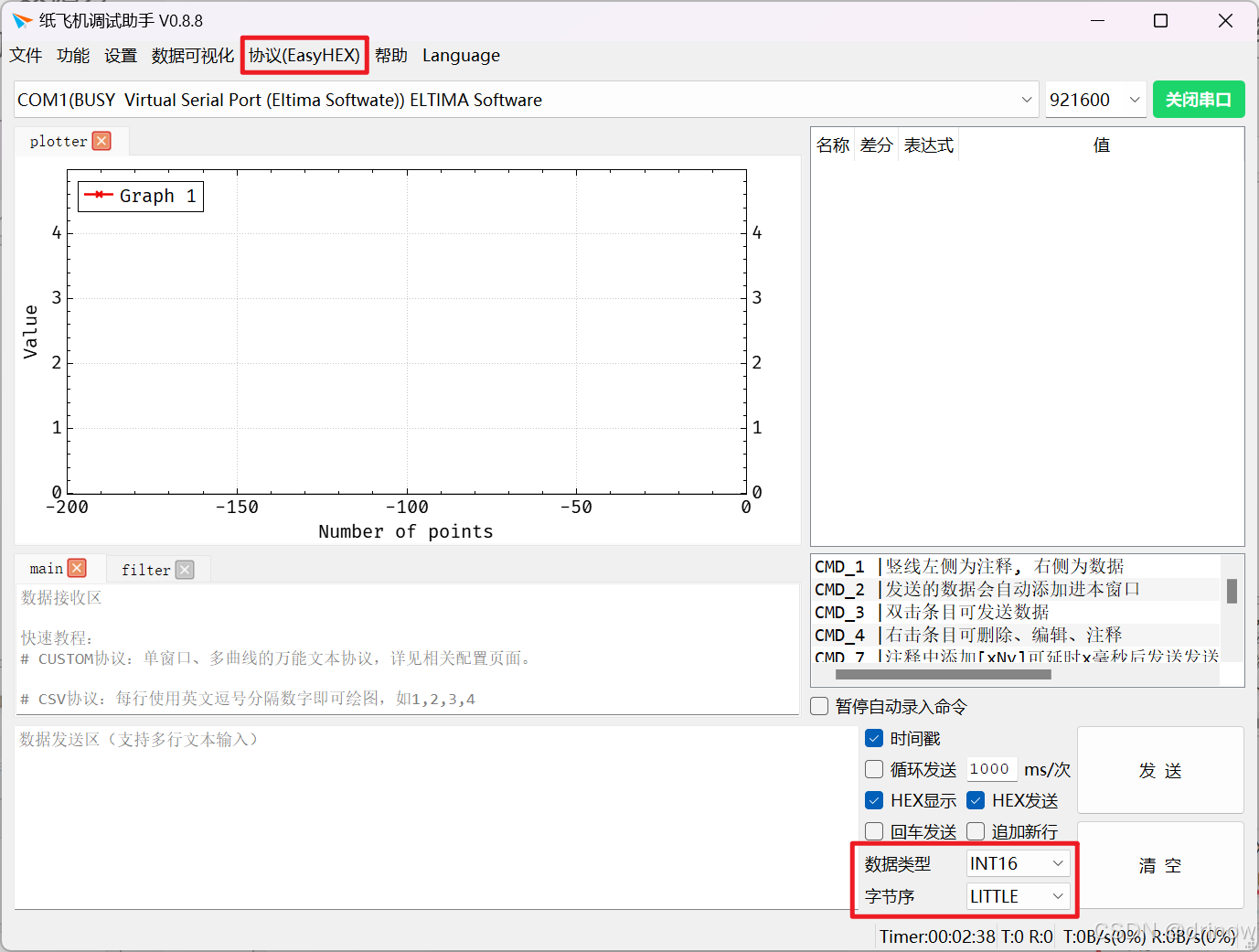

假设，下位机有2个INT16类型的数据要绘图，数据字节序是小端发送的。那么我们应该按照这些信息设置好纸飞机的参数 继续假设两个数据分别为300(0x012C)和500(0x01F4)，那么小端形式下正确的数据流应该是

| 数据1 | 数据2 | 帧尾 | | --- | --- | --- | | 0x2C 0x01 | 0xF4 0x01 | 0x00 0x80 | | --- | --- | --- |

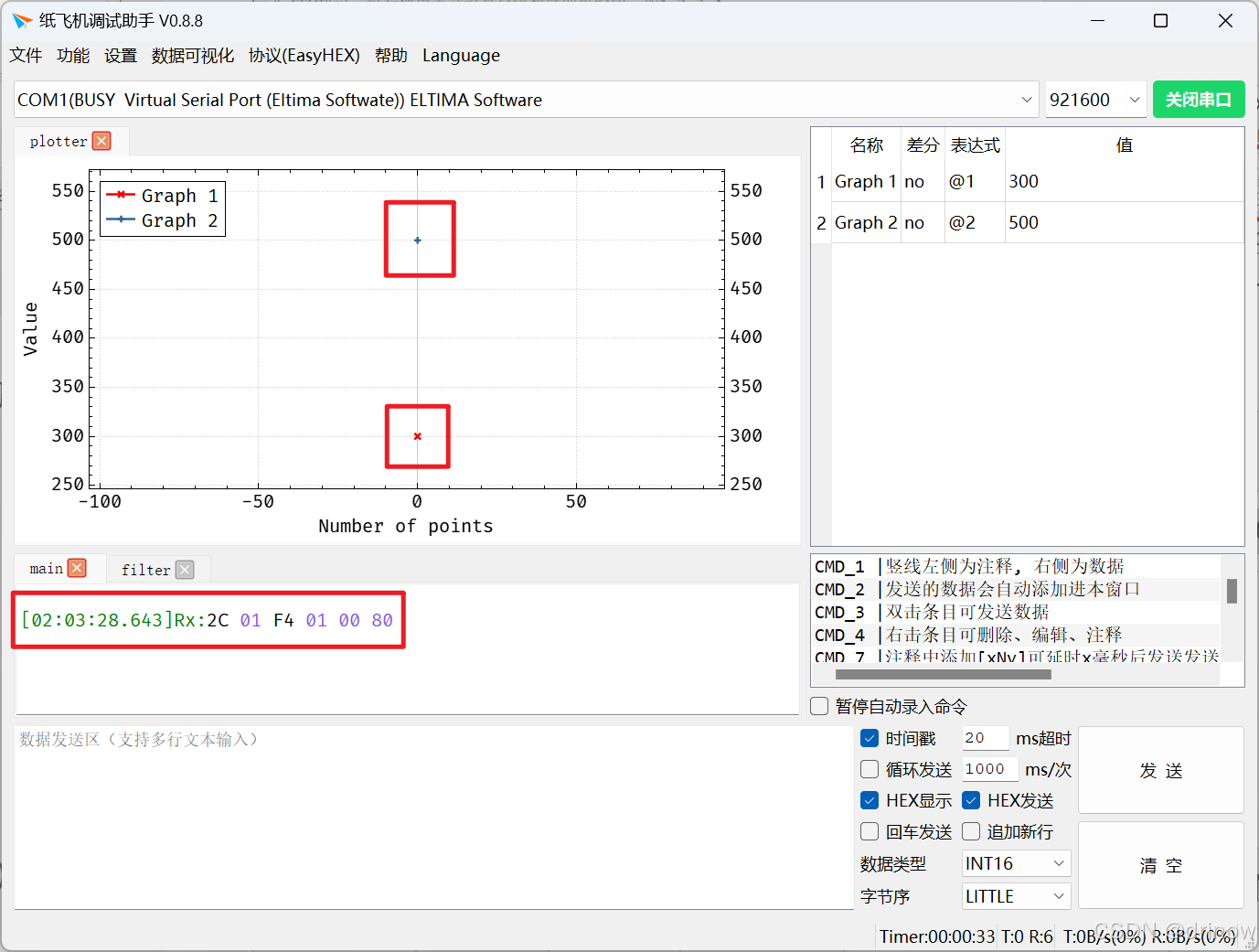

绘图结果应该如下 如果是大端模式，则数据流应该如下

| 数据1 | 数据2 | 帧尾 | | --- | --- | --- | | 0x01 0x2C | 0x01 0xF4 | 0x80 0x00 | | --- | --- | --- |

对于其他的数据类型，只需要确认好字节序，并选择好对应的数据类型和帧尾即可。

多窗口绘图

EasyHex协议不支持多窗口绘图，如有需要，请参阅 [[09-多窗口绘图-十六进制数据-modbusrtu协议]]

多窗口绘图（ModbusRTU协议）

适用场合

ModbusRTU属于业界标准，支持CRC校验、且是十六进制传输。因此适用于对端已经支持ModbusRTU、或者要求数据能够可靠高效传输和存储，并且不在意数据可阅读性的场合。

协议介绍

纸飞机也支持符合业界标准的ModbusRTU协议，但是只支持功能码03的应答帧的协议格式。大多情况，对端设备可能需要收到请求帧，才会返回应答帧给纸飞机，所以这里将请求帧和应答帧的格式都列举出来。

请求帧协议格式如下：

| 功能定义 | 地址码 | 功能码 | 起始地址 | 数据长度 | 校验低位 | 校验高位 | | --- | --- | --- | --- | --- | --- | --- | | 数据长度 | 1字节 | 1字节 | 2字节 | 2字节 | 1字节 | 1字节 | | --- | --- | --- | --- | --- | --- | --- |

应答帧协议格式如下：

| 功能定义 | 地址码 | 功能码 | 数据长度 | 数据内容 | 校验低位 | 校验高位 | | --- | --- | --- | --- | --- | --- | --- | | 数据长度 | 1字节 | 1字节 | 1字节 | n字节 | 1字节 | 1字节 | | --- | --- | --- | --- | --- | --- | --- |

注意：

数据长度 = 数据类型所占用字节 x 数据个数

绘图演示

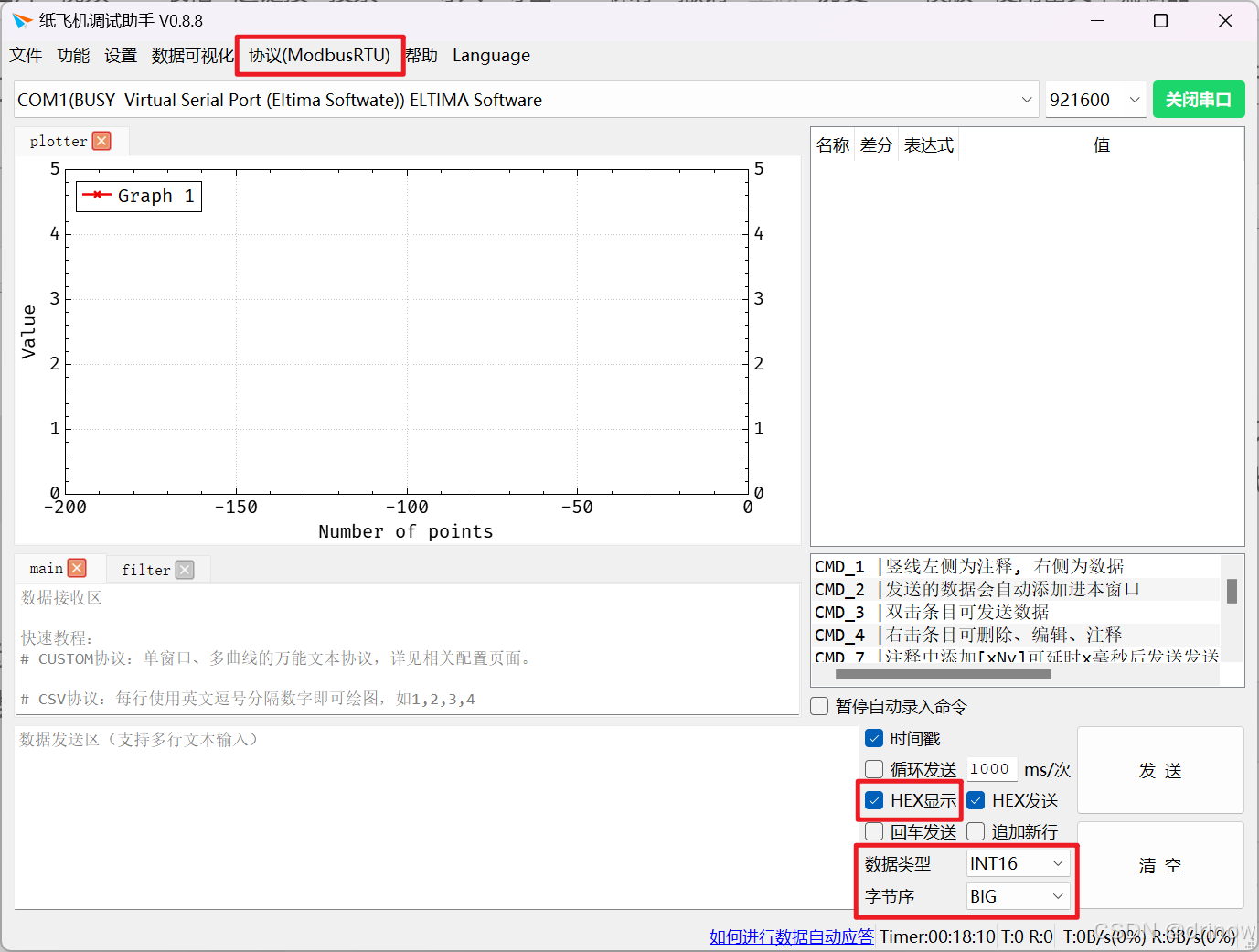

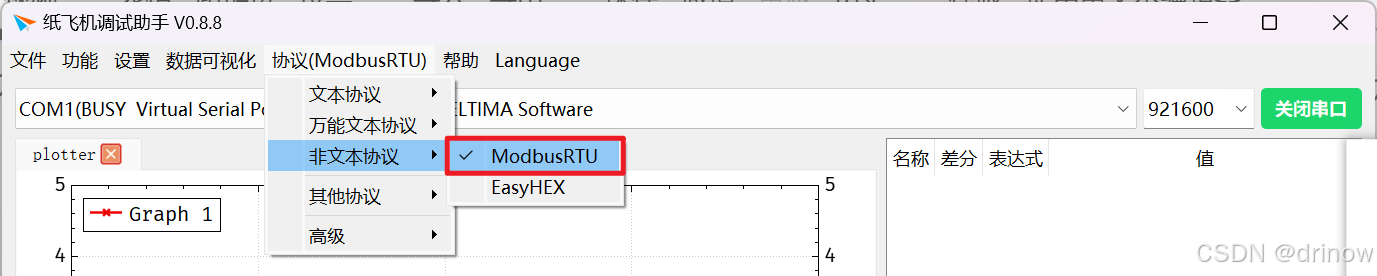

首先我们要确保软件选择了正确的协议，打开数据可视化，并打开串口

假设，下位机发来了2个int16类型的数据要绘图，数据部分是大端发送的，地址码为0x01，功能码为0x03。那么我们应该按照这些信息设置好纸飞机的参数

如果数据内容部分的第一个数据是300（0x012C）,第二个数据是500（0x01f4），那么字节流应该如下：

| 功能定义 | 地址码 | 功能码 | 数据长度 | 数据内容 | 校验低位 | 校验高位 | | --- | --- | --- | --- | --- | --- | --- | | 数据长度 | 1字节 | 1字节 | 1字节 | n字节 | 1字节 | 1字节 | | --- | --- | --- | --- | --- | --- | --- | | 数据举例 | 0x01 | 0x03 | 0x04 | 0x01 0x2c 0x01 0xf4 | 0x3A | 0x11 | | --- | --- | --- | --- | --- | --- | --- |

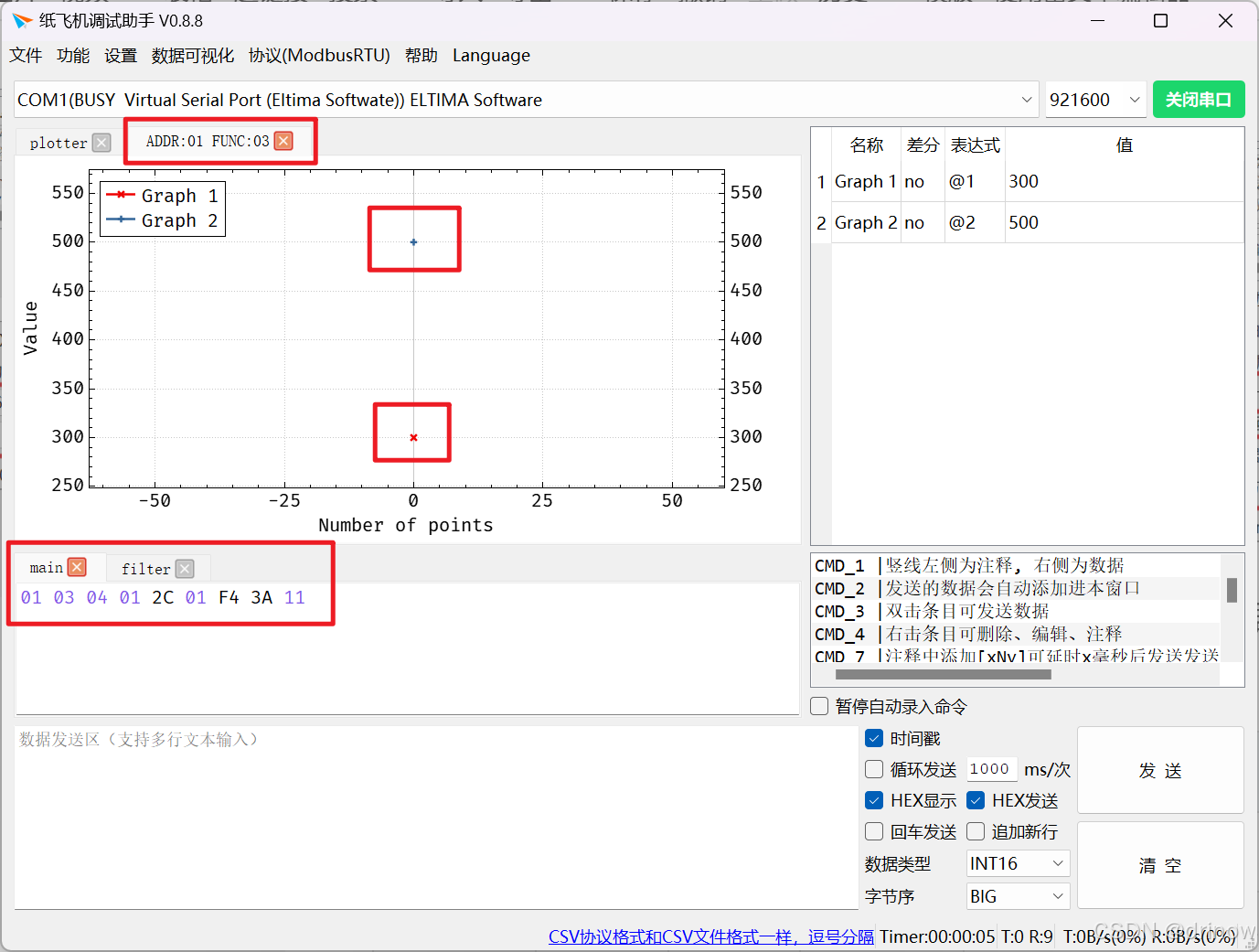

绘图结果应该如下：

多窗口绘图

上一个节（最后一个图片）我们已经看到，纸飞机在解析出曲线后会自动的创建一个“ADDR：01 FUNC：03”的绘图窗口，这里分别对应的是地址码和功能码，所以我们只需要使用不同的地址码或者功能码，就可以让纸飞机自动的完成多窗口绘图的功能。这里不再演示。

如何计算CRC

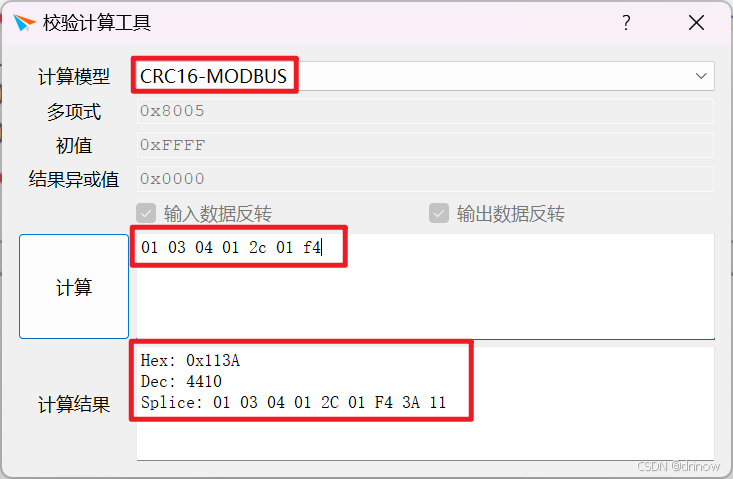

如何在纸飞机上计算CRC

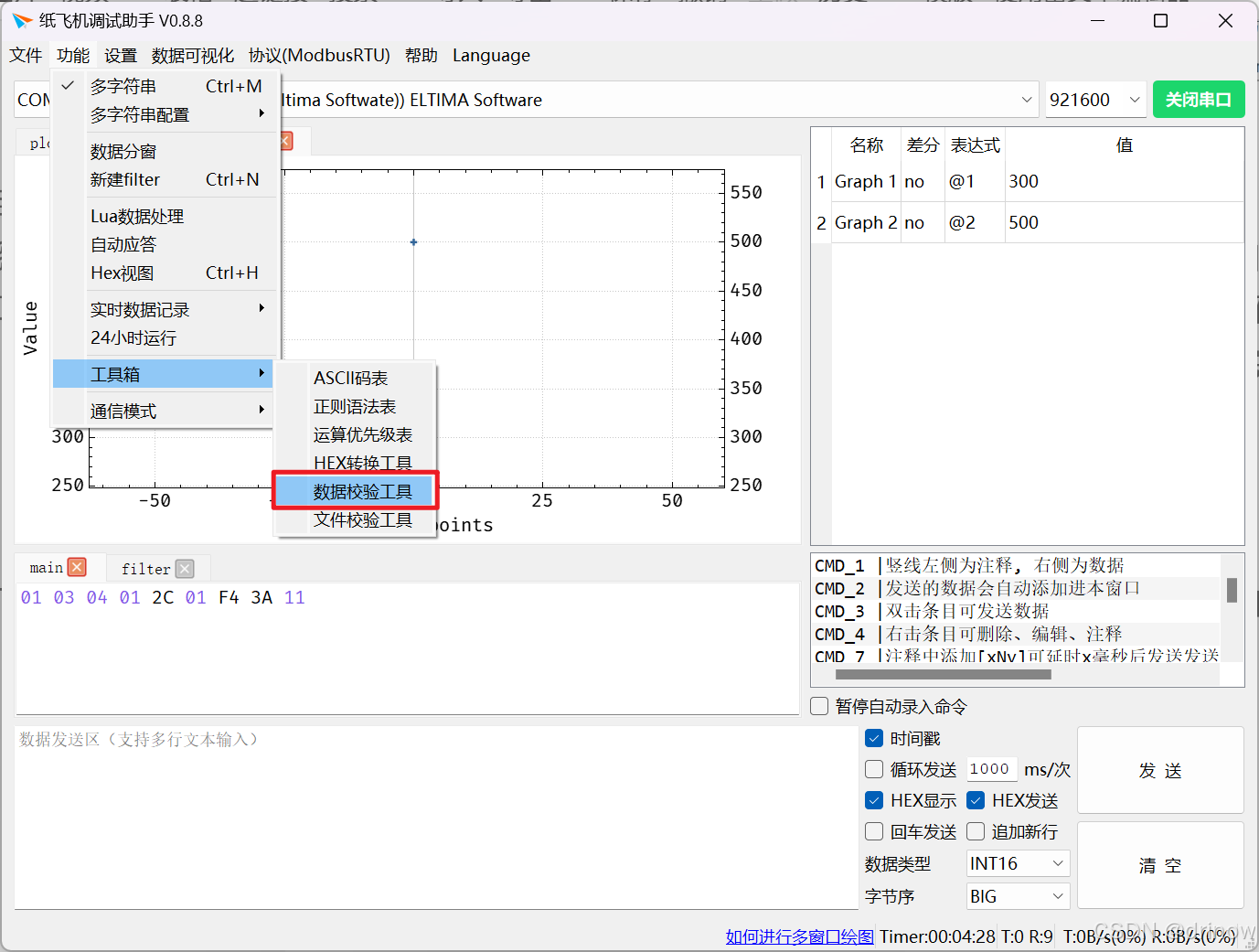

纸飞机提供了CRC校验工具可供用户快速验证CRC结果，打开功能——工具箱——数据校验工具即可。 打开数据校验工具后，选择对应的计算模型即可，纸飞机支持MD5、SHA、CRC、SUM、ADD、XOR等数十种计算模型，这里我们选择CRC16-MODBUS即可。随后输入要计算的数据即可自动算出对应的CRC。

如何在下位机上计算CRC

在我们提供的软件压缩包里，自带了计算CRC-MODBUS的源代码，仅1个头文件，将其添加进你的工程即可，非常简单，此处不再展开，目录结构如下：

绘图教程 绘图示例数据 部分协议的C语言示例代码.zip 部分协议的C语言示例代码 protocol_demo_code 1.非文本协议（十六进制数据） ModbusRTU

文本数据分窗（CUSTOM万能文本协议）

协议介绍

协议如名，CUSTOM协议具有极强的自定义性和广泛适应性，可以对绝大部分的文本数据进行分窗提取，几乎可认为是万能文本协议。

您只需要充分理解：CUSTOM协议提取包含关键词的每一行数据并将其显示到新的文本窗口中即可完成分窗，如果您需要使用CUSTOM协议绘图，可参阅 [[05-多窗口绘图-文本数据-custom协议（万能文本协议）]]

多窗口分窗演示

首先我们要确保软件选择了正确的协议

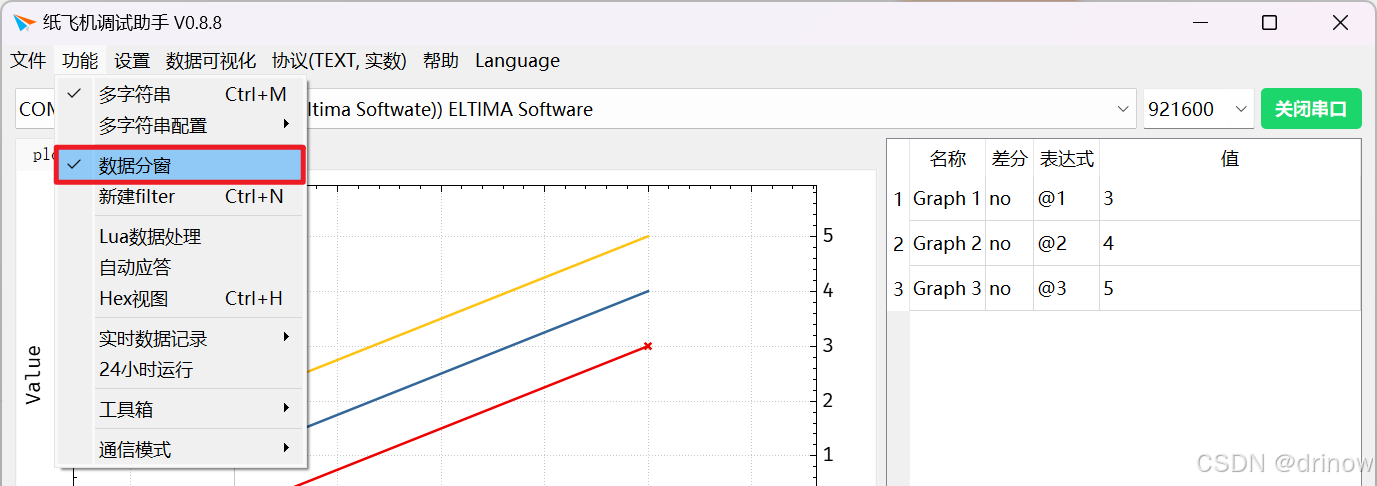

打开了数据分窗功能，并打开串口

让我们看一下示例数据，假定以下数据就是纸飞机串口工具接收到的数据

// 注意：每行数据后都有一个不可见字符换行符（\n）结尾
{voltage}1,2
{current}the current is 3.4mA
{voltage}5,6
{current}the current is 7.8mA

场景：我们不考虑绘图，只需要将包含voltage和current的数据分开来。

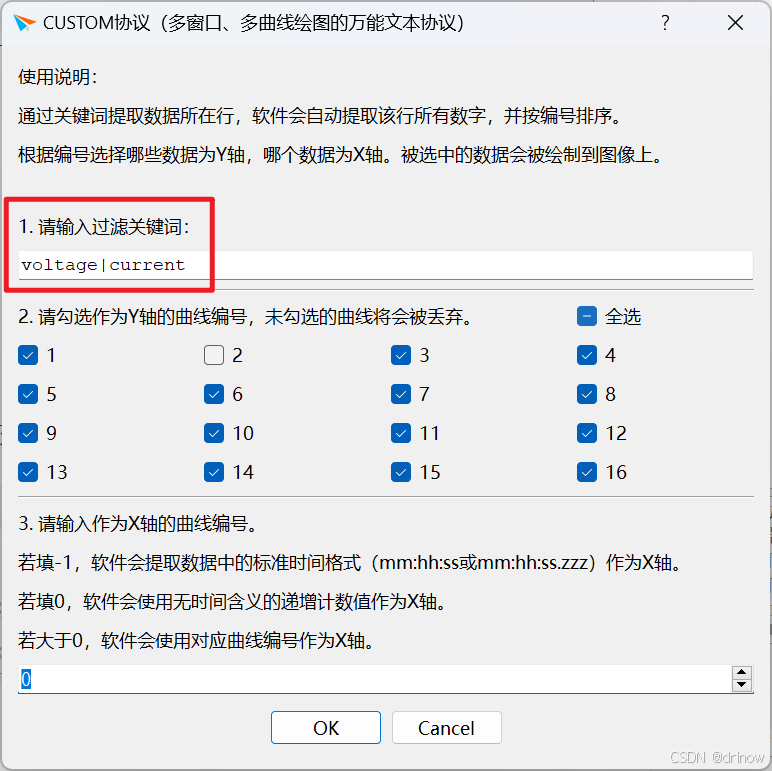

在选中协议后，会弹出一个交互窗口，我们只需要输入关键词voltage|current即可，配置如下：

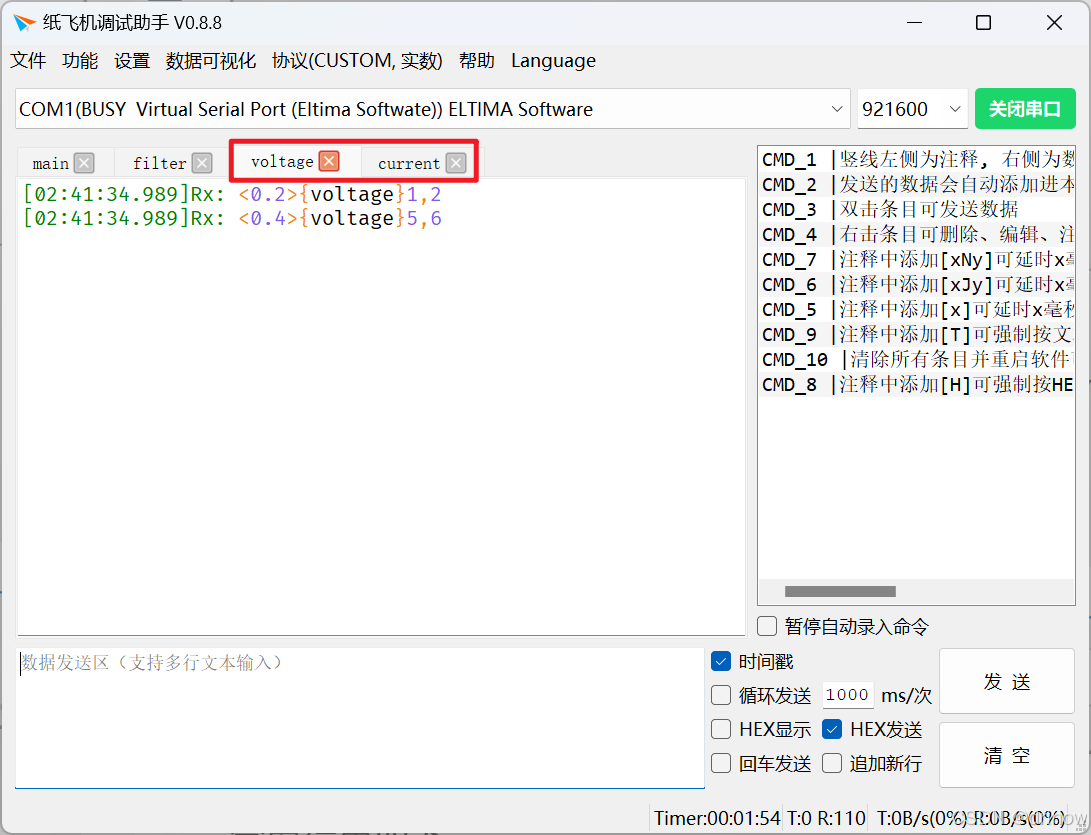

分窗结果如下：

文本数据分窗（TEXT协议）

适用场合

TEXT协议适用于需要多任务、数据需要分类提取、不需要精确时间信息、支持文本数据的场合

协议介绍

TEXT协议是纸飞机设计的简易文本协议，具有实现简单、可读性好、拓展性强的特点，支持多窗口绘图和数据分窗的功能。TEXT协议格式如下：

{title}string

其中：

多窗口分窗演示

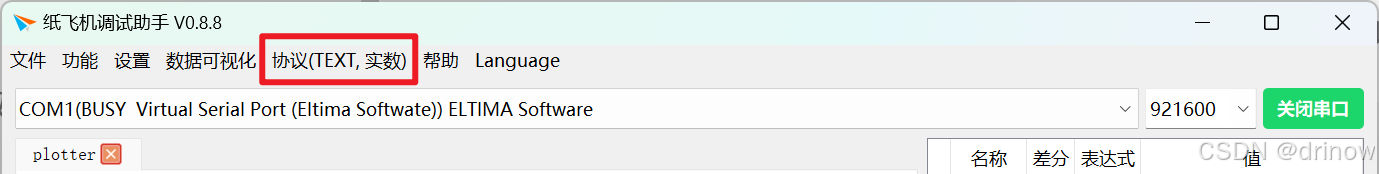

首先我们要确保软件选择了正确的协议

打开了数据分窗功能，并打开串口

让我们看一下示例数据，假定以下数据就是纸飞机串口工具接收到的数据

// 注意：每行数据后都有一个不可见字符换行符（\n）结尾
{plotter}0,1,2
{adc}voltage=6, current=7
{plotter}3,4,5
{adc}voltage=8, current=9

这组数据可以这样理解：

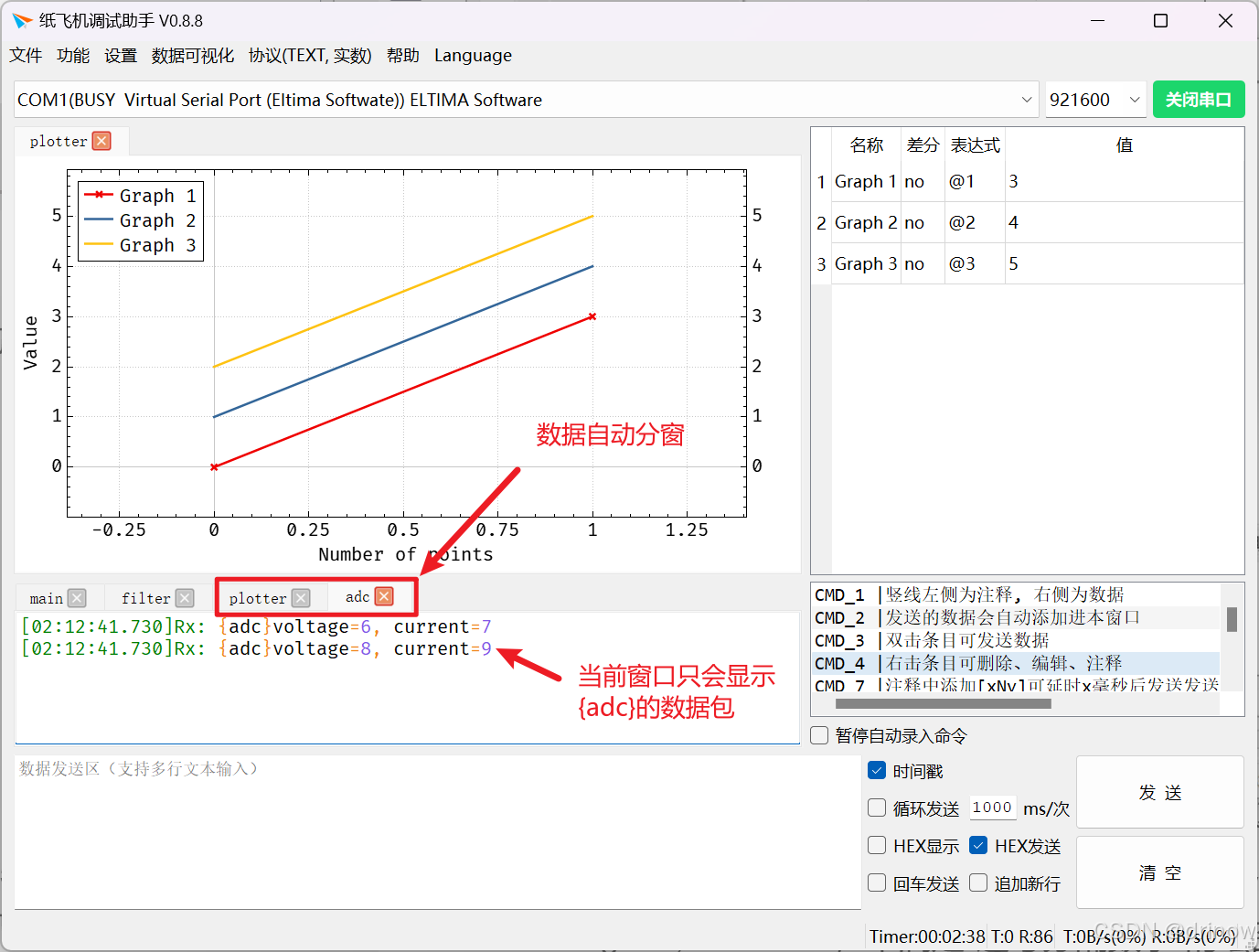

分窗结果如下：

文本数据分窗（STAMP协议）

STAMP协议适用场合

STAMP协议适用于需要由下位机来指定时间信息的场合

STAMP 协议介绍

STAMP协议是[[04-多窗口绘图-文本数据-text协议]]的拓展，相比于TEXT协议，STAMP协议可以由下位机来指定X轴，大多数情况下X轴用来填充系统运行时间，用于数据和时间对齐有较高要求的场合。STAMP协议格式如下：

{title}string

其中：

多窗口分窗演示

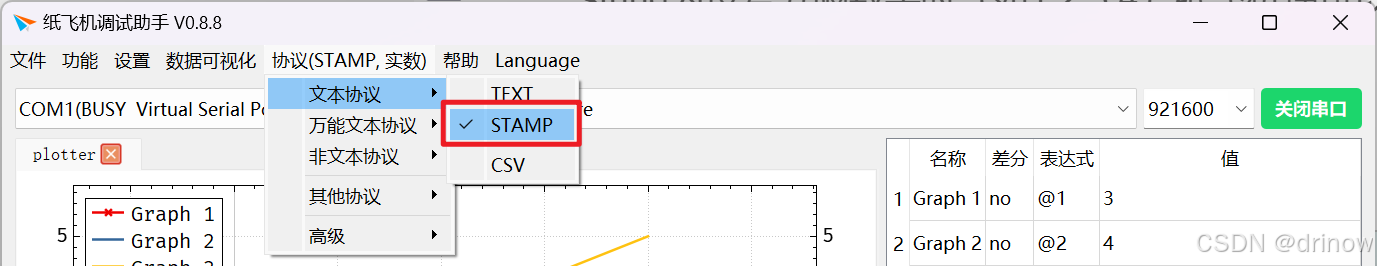

首先我们要确保软件选择了正确的协议

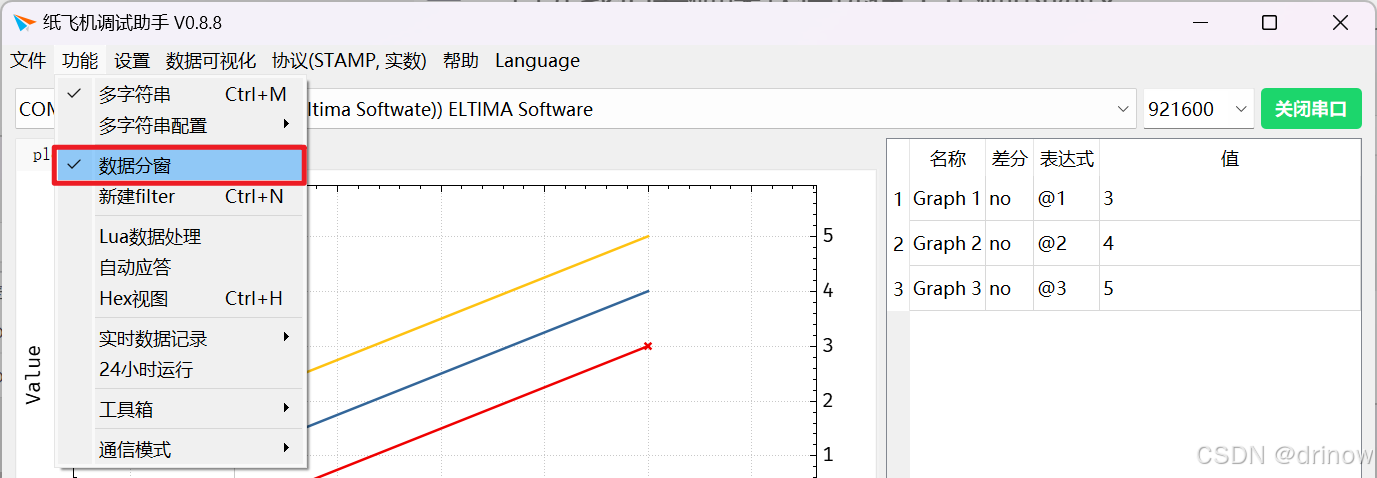

打开了数据分窗功能，并打开串口

让我们看一下示例数据，假定以下数据就是纸飞机串口工具接收到的数据

// 注意：每行数据后都有一个不可见字符换行符（\n）结尾
{voltage}1,2
{current}the current is 3.4mA
{voltage}5,6
{current}the current is 7.8mA

这组数据可以这样理解：

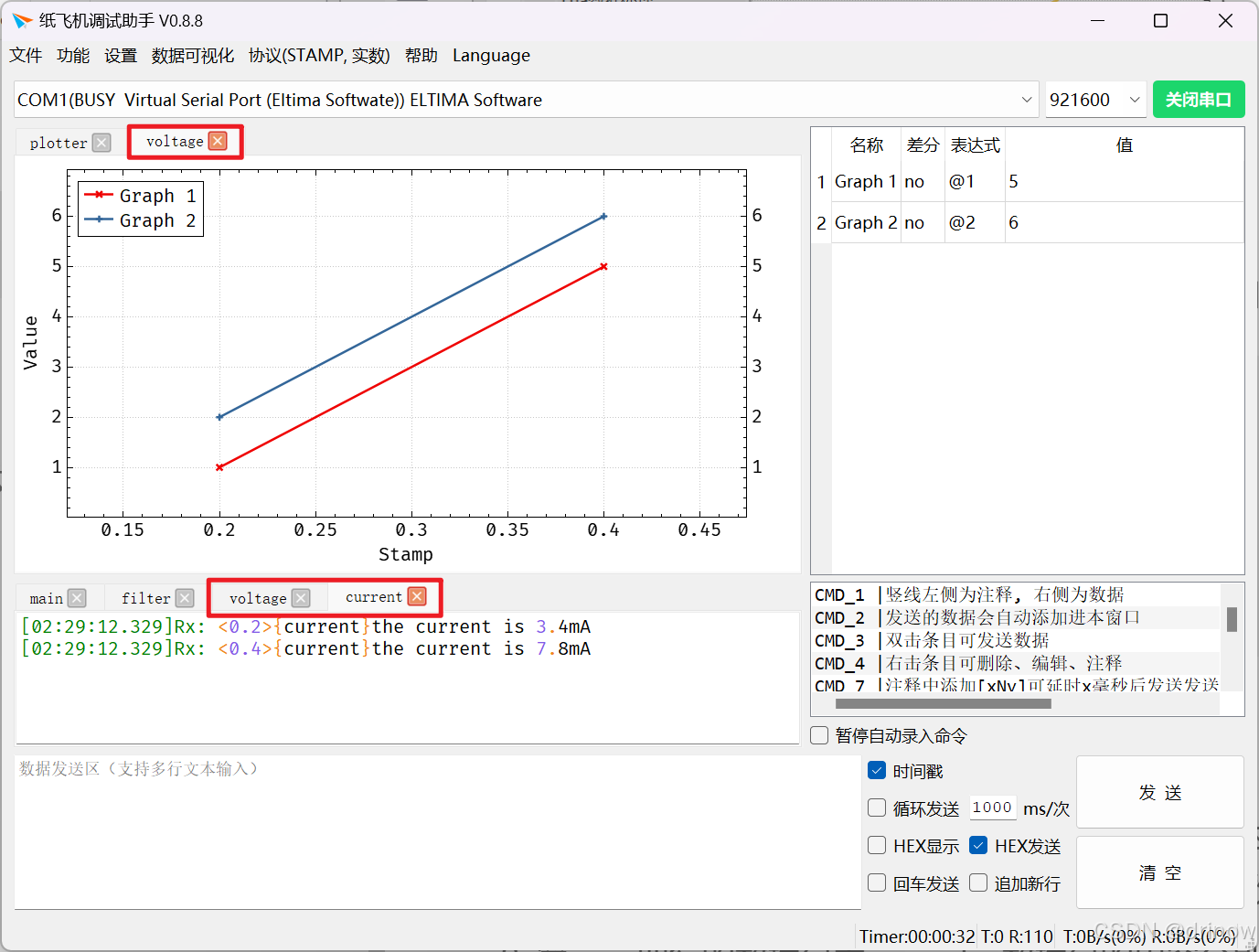

分窗结果如下：

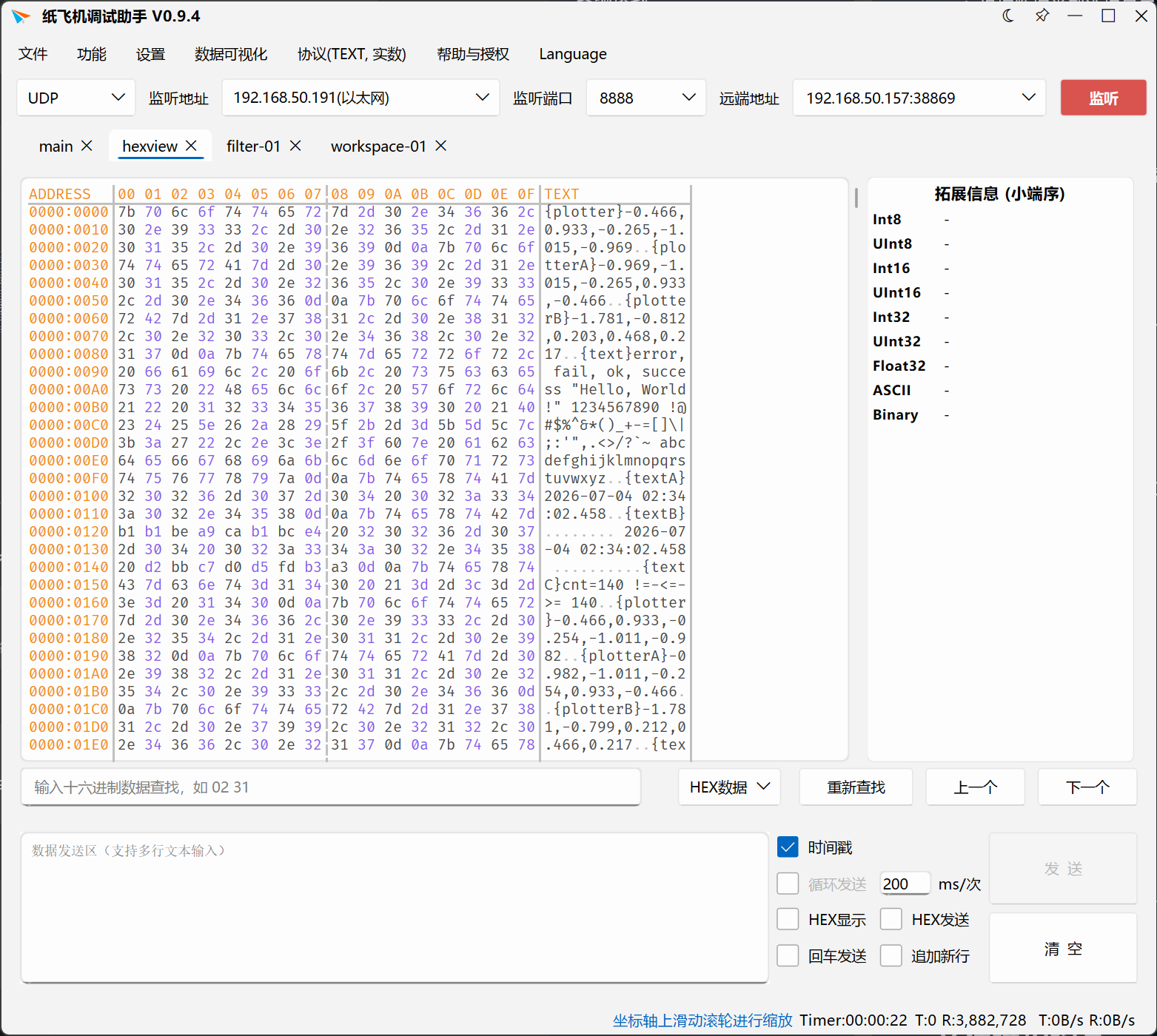

hexview十六进制视图

概述

十六进制视图用于同时观察数据的字节值和文本含义，适合分析不可见字符、二进制协议、校验字段、帧头帧尾和编码问题。

普通文本视图更适合阅读日志，十六进制视图更适合确认“设备到底发了哪些字节”。当你遇到换行异常、乱码、协议解析失败、CRC 校验错误时，建议优先切换到十六进制视图检查原始字节。

操作步骤

典型用途

常见问题

为什么文本看起来一样，但设备响应不同？

可能是不可见字符不同，例如多了空格、回车、换行或 00 字节。使用十六进制视图可以直接看到差异。

什么时候应该使用十六进制视图？

当你调试二进制协议、校验失败、乱码、换行异常、设备无响应时，都建议打开十六进制视图。

关键词高亮和自定义高亮

关键词高亮

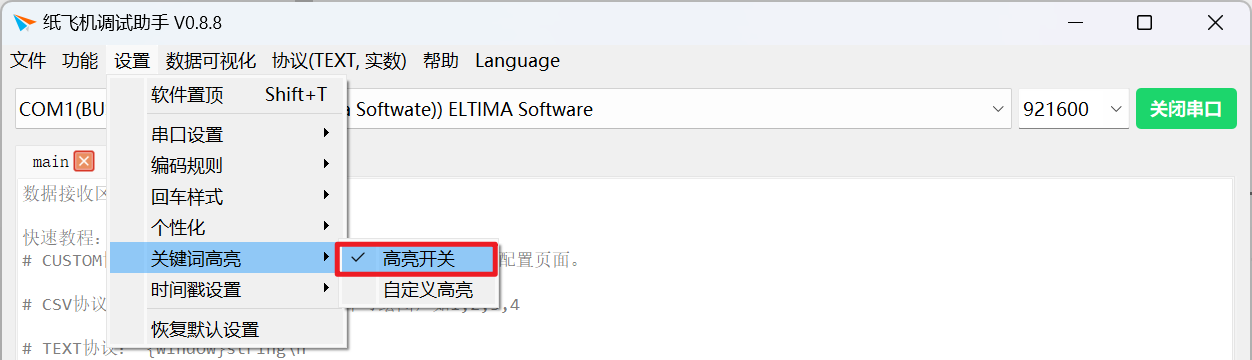

为了用户能够阅读日志方便，纸飞机调试助手支持关键词高亮，可在如下路径打开

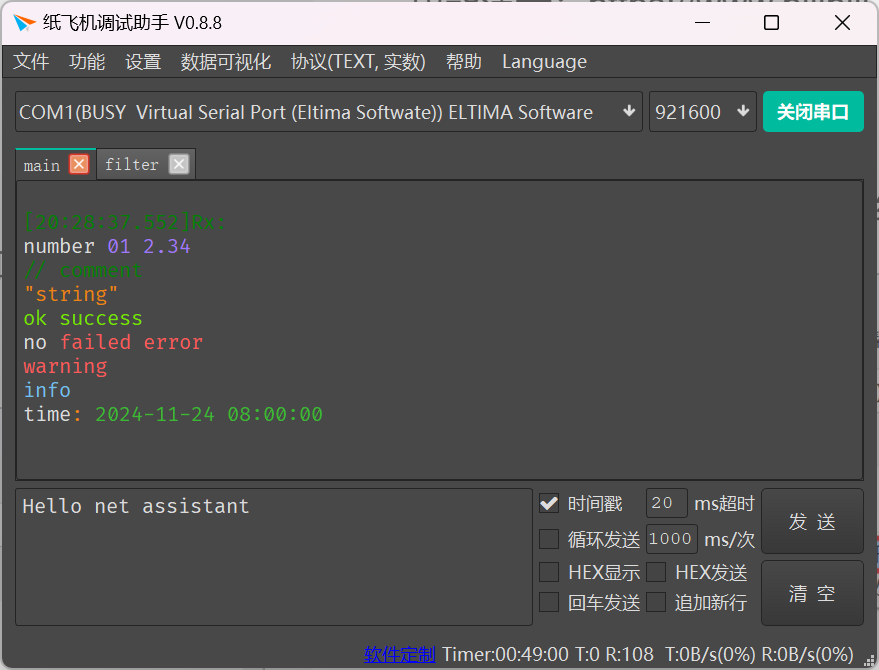

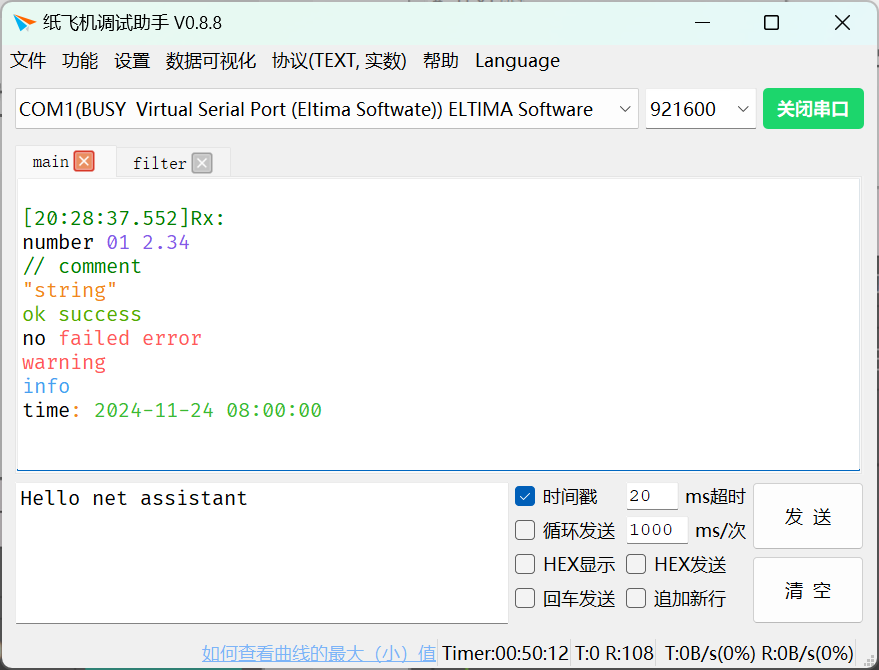

默认的高亮效果对数字、特殊字符、字符串、常见错误单词、常见成功类单词、时间戳等信息做了高亮，效果如下：

自定义关键词高亮

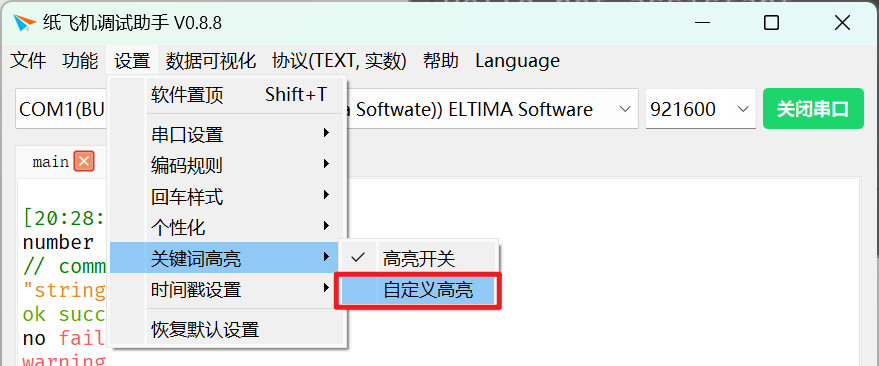

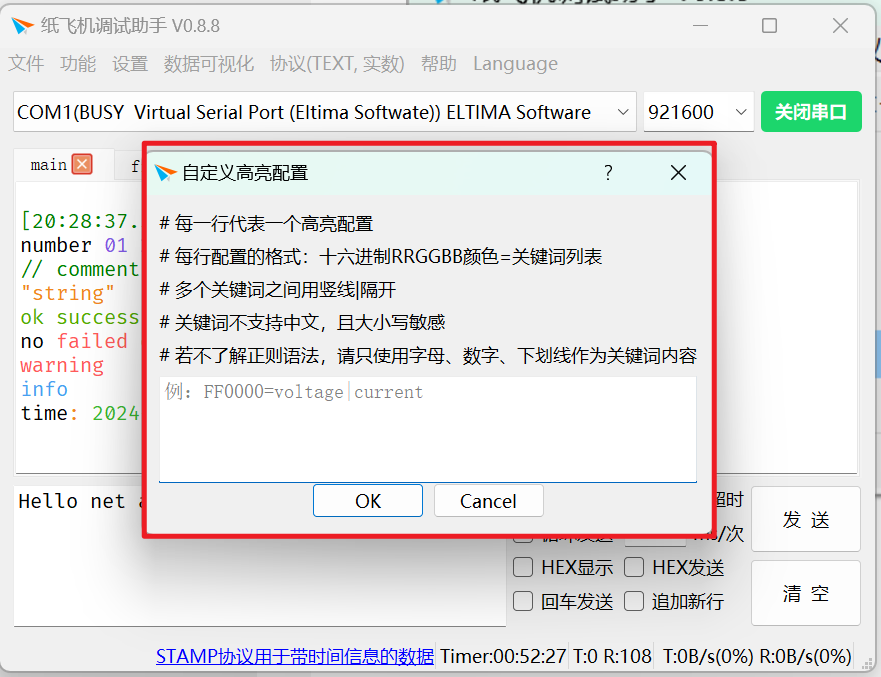

除了纸飞机调试助手默认的关键词高亮，我们也可以设置自定义高亮，来更好的满足不同的调试需求，通过以下路径即可打开

打开后将会弹出一个交互界面，在这里可以指定关键词所对应的颜色，我们按照规则进行配置即可。

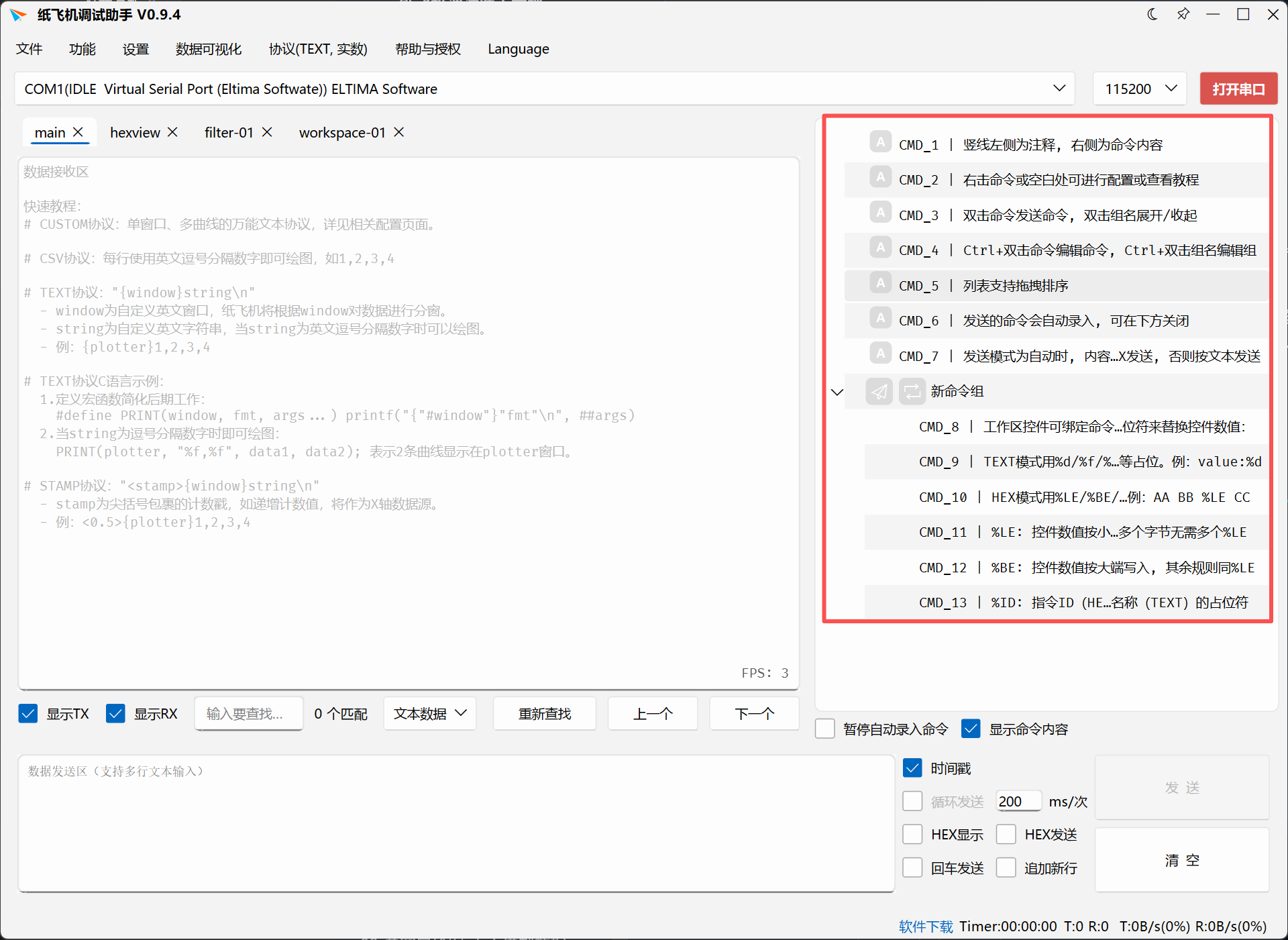

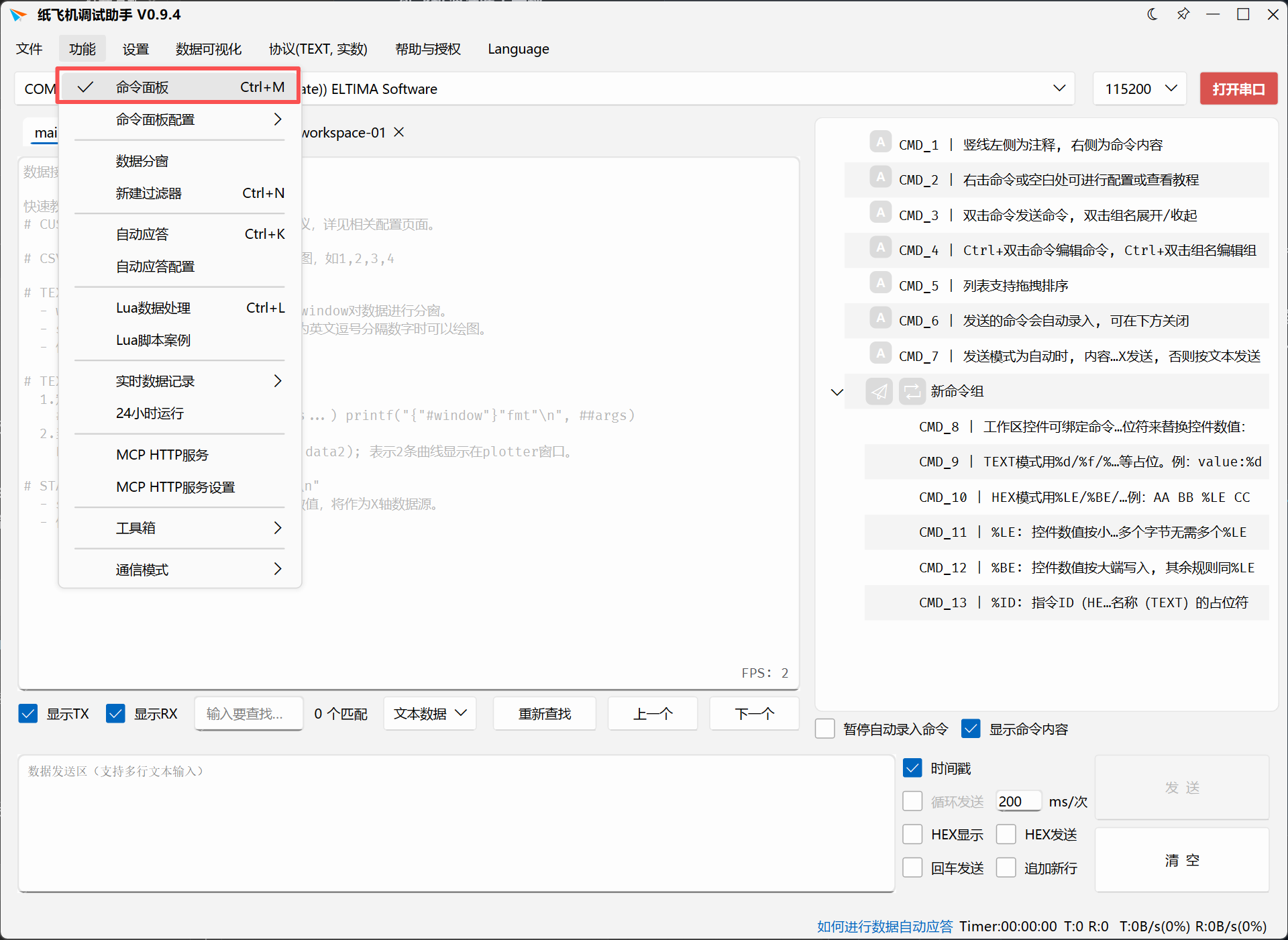

命令面板

概述

命令面板用于保存、整理和重复发送常用命令。它既可以作为普通“历史命令列表”使用，也可以把一组初始化、读取状态、参数设置、异常测试等步骤整理成分组命令，减少重复输入。

命令面板中的一行命令由“注释”和“命令内容”组成。内置教程里使用 CMD_1 | 命令内容 的形式说明规则：竖线左侧是注释，右侧是实际发送内容。右击命令或空白处可以配置命令或查看教程，双击命令发送命令，双击组名展开或收起。

基本操作

自动 模式会根据内容判断发送格式：内容符合 HEX 格式时按 HEX 发送，否则按文本发送。HEX 内容不要写 0x 前缀，建议用空格分隔字节，例如 AA 55 01 00.

分组命令

分组适合把一组需要按顺序执行的命令放在一起，例如：

组内命令可以设置发送间隔。发送整组时，纸飞机会按组内顺序依次发送，并在命令之间等待对应间隔。需要长时间循环执行时，可以使用分组循环发送；需要停止时使用停止发送入口。

占位符

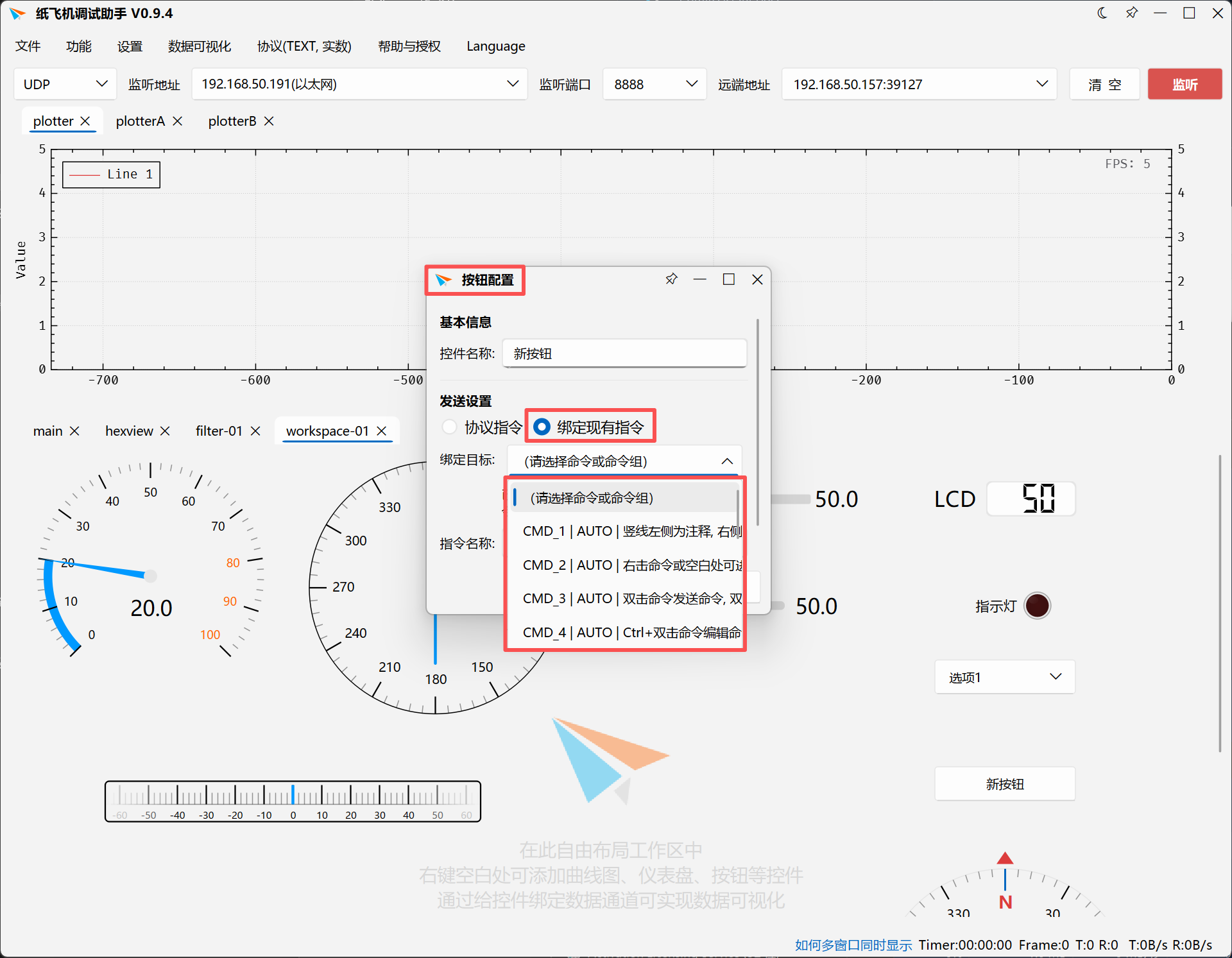

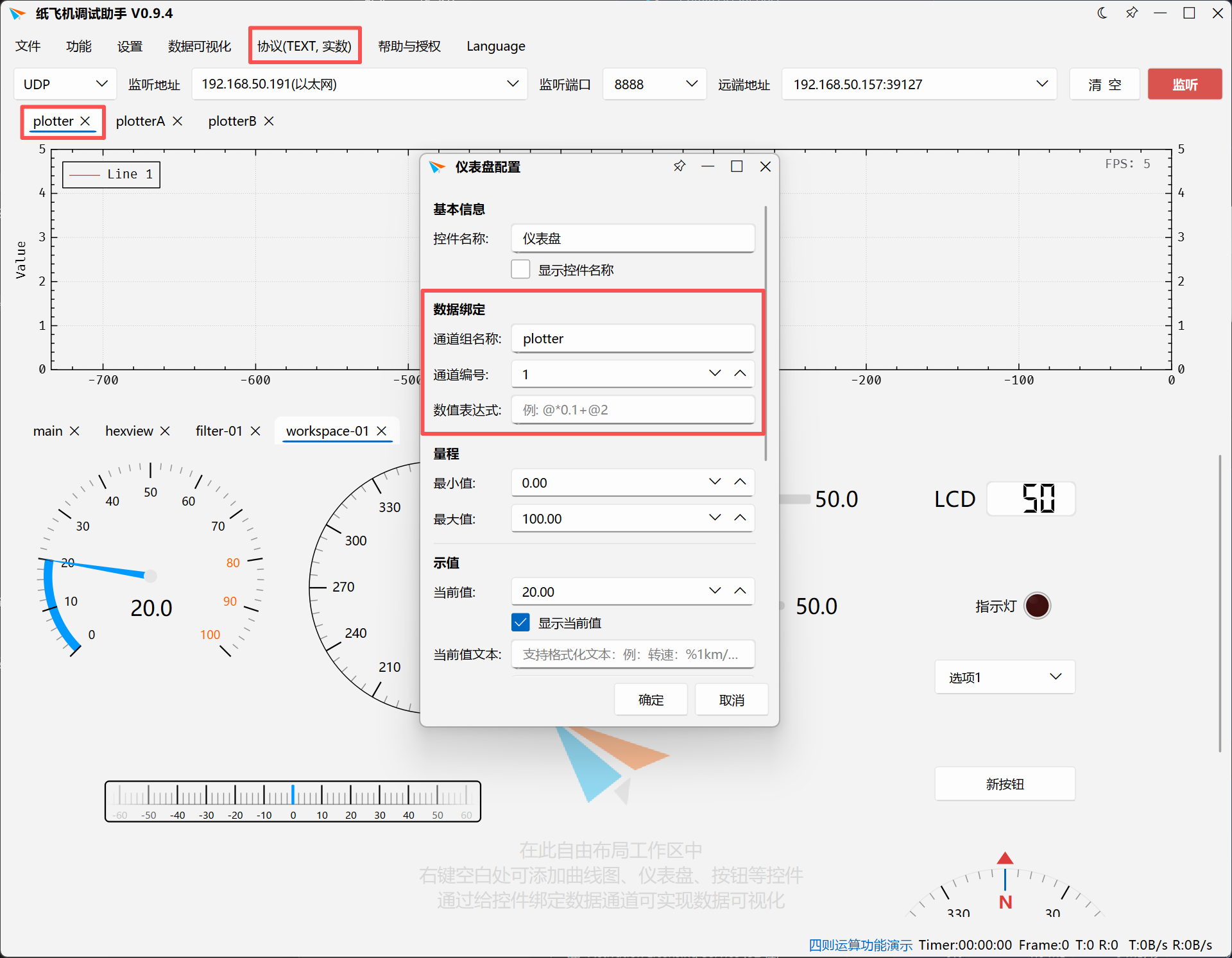

占位符主要用于自由工作区控件绑定命令面板命令。控件触发命令时，纸飞机会把控件当前值替换进命令内容。

TEXT 模式常用占位符：

HEX 模式常用占位符：

%LE 和 %BE 的字节宽度由控件量程和数据类型决定，不代表固定 1 字节。如果控件绑定的是浮点值，会按浮点值写入；如果绑定的是整数值，会按整数值写入。

示例

TEXT 命令示例：

set_pwm:%d
set_voltage:%.2f
read:%ID

HEX 命令示例：

AA 55 %ID %LE CC
AA 55 %ID %BE CC

当自由工作区滑块当前值为 300，并绑定 HEX 命令 AA 55 %ID %LE CC 时，%ID 会替换为该控件配置的指令 ID，%LE 会替换为控件值的小端字节。

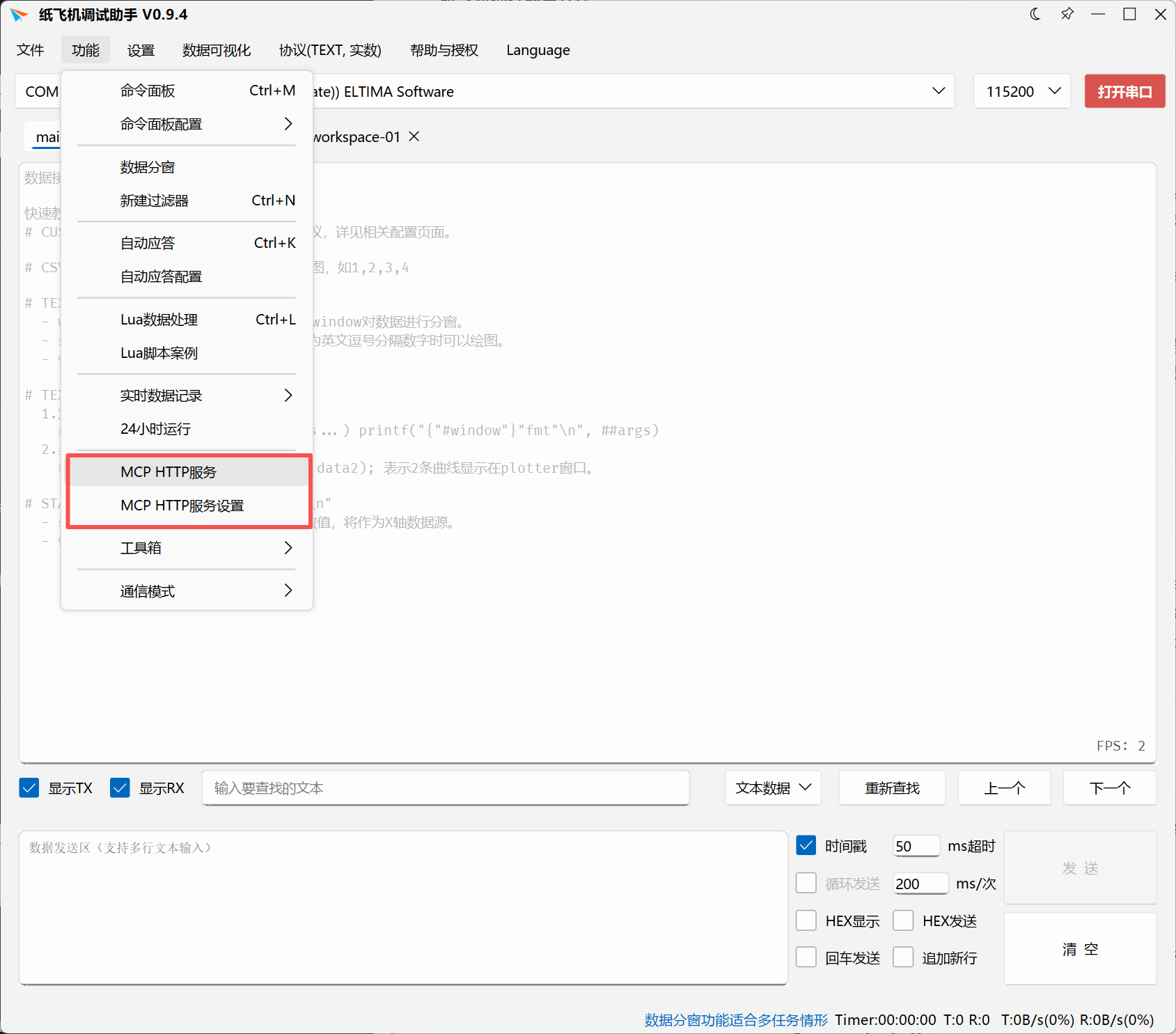

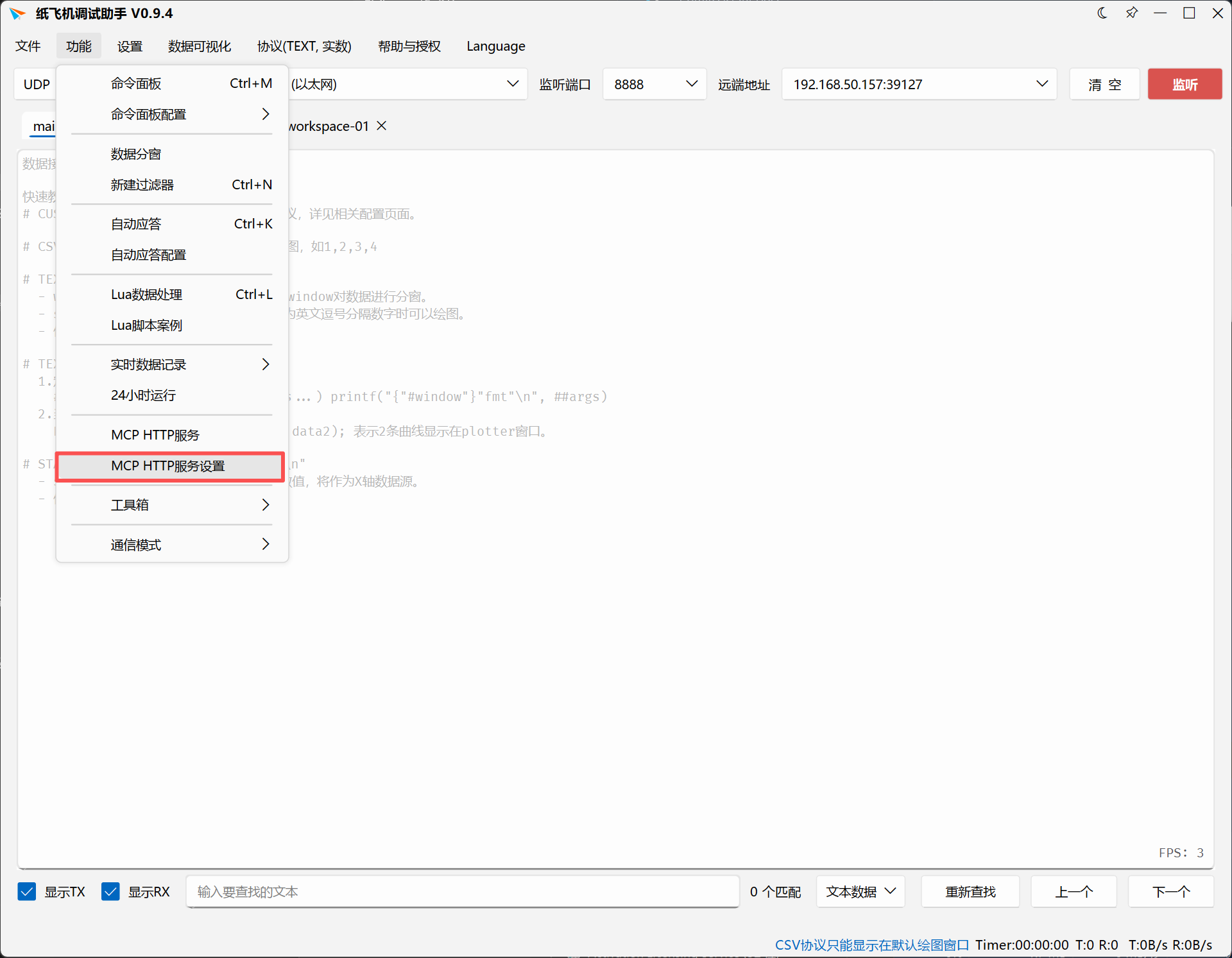

与 AI / MCP 自动化

MCP 中命令面板按树结构暴露，根级行号使用 row，组内命令使用 cmd_index。AI agent 可以读取命令树、创建分组、添加命令、调整顺序、发送单条命令或发送整组命令。

自动化时建议遵守以下规则：

常见问题

为什么命令点击后设备没有反应？

先检查通信连接是否打开，再检查发送模式、换行符、HEX 格式和设备当前状态。自动模式下，如果内容刚好符合 HEX 格式，纸飞机会按 HEX 发送。

命令会自动录入吗？

发送过的命令会自动录入命令面板，可在面板下方关闭自动录入或通过 MCP 的命令面板控制接口暂停自动录入。

分组命令会跟随配置保存吗？

建议配合配置工程文件使用。这样不同项目可以保留独立命令集，避免把 A 项目的参数命令误发给 B 项目。

> 本文为 AI 辅助生成内容

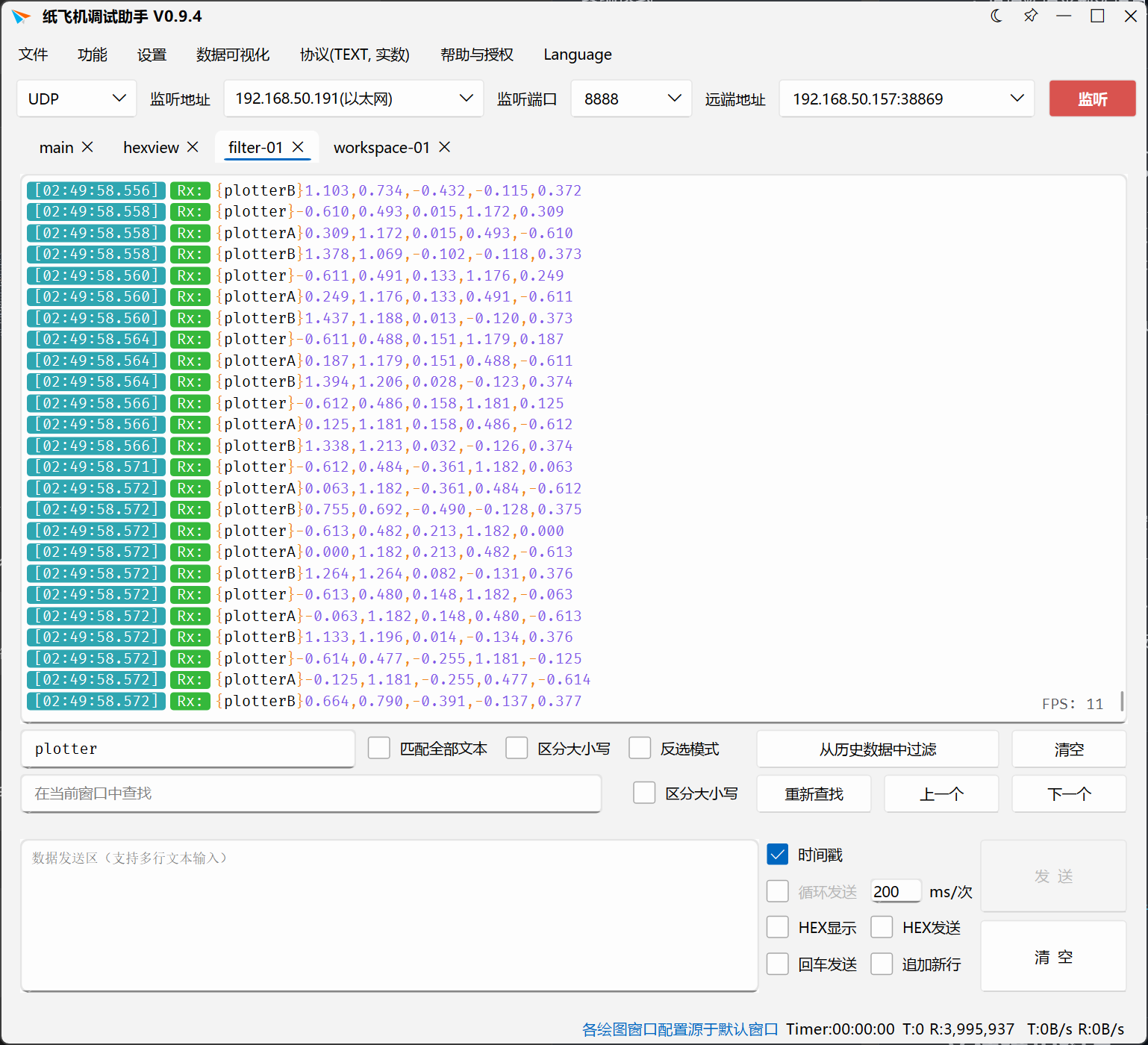

filter数据过滤

概述

数据过滤用于从接收数据中筛选出你关心的内容，适合日志量大、协议输出频繁、只想观察某些关键字或某类数据帧的场景。

过滤不会改变设备真实发送的数据，它只影响软件中的显示和观察方式。常见用法包括：

操作步骤

使用建议

常见问题

过滤后没有任何数据怎么办？

先确认原始接收区是否有数据。如果原始数据正常，说明过滤条件没有命中。可以先删除过滤条件，再逐个添加关键字。

过滤会影响保存的原始数据吗？

不会。过滤通常是显示层功能，原始数据仍可通过原始记录或导出功能保存。

过滤和数据分窗有什么区别？

过滤强调“保留或隐藏内容”，数据分窗强调“把不同内容分到不同窗口”。两者可以组合使用。

数值显示器及四则运算

适用场合

如果希望将数据用表格的形式展现出来，可以使用数值显示器的功能，如果希望对数据进行修改，则可以使用四则运算功能

功能介绍

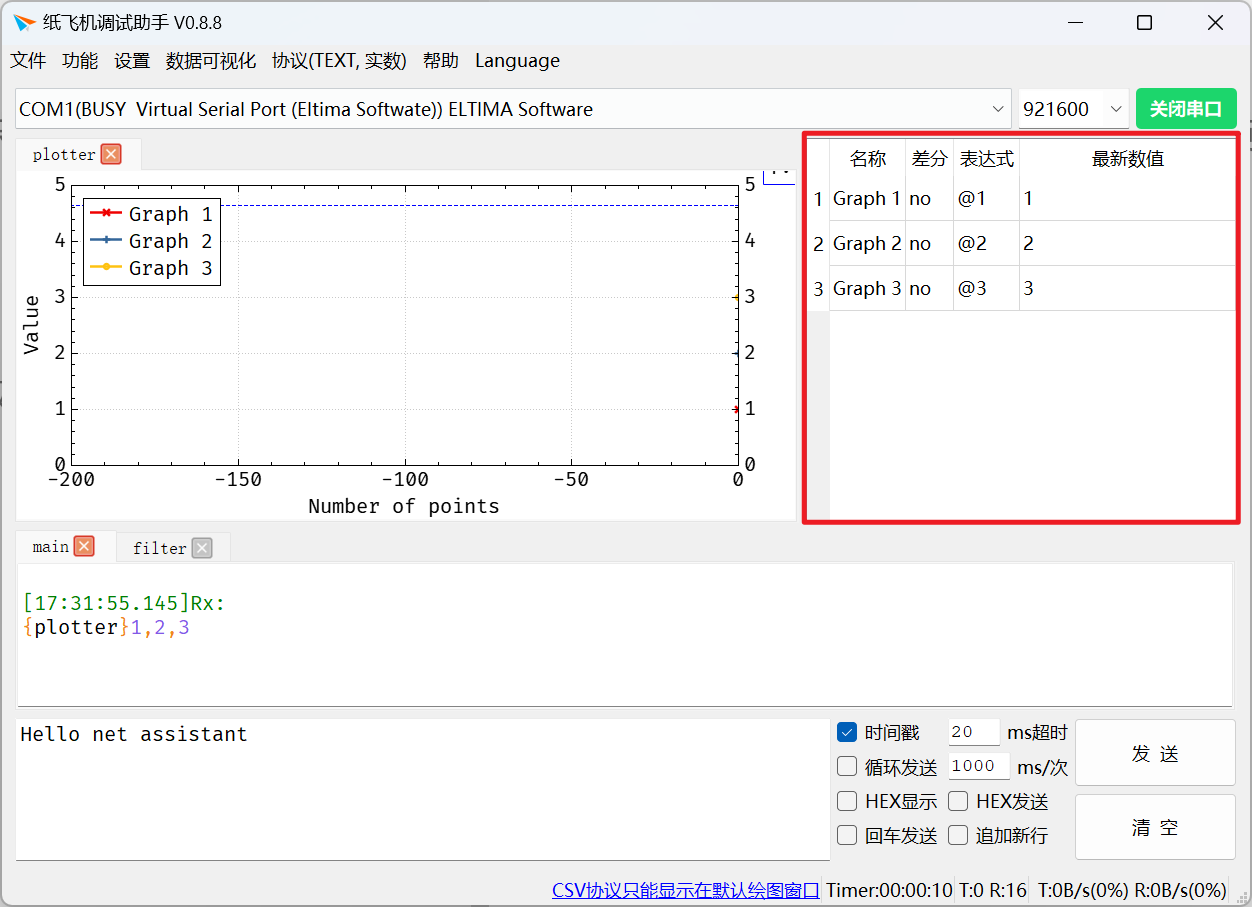

数值显示器可视化功能列表的一个子功能，可以将协议提取到的最新数据用表格的形式展现出来。

数值显示的数据源和曲线绘图的数据源完全一致：都是从协议中解析出来的。只要能绘图，数值显示器就一定能正常工作，所以协议的介绍这里不再重复进行，可参阅协议选择和介绍。

接下来，解释一下表头的含义：

名称：就是曲线的名称，两者是绑定的。 差分：开启后将显示当前数据和上一个数据的差值，常用于曲线的动态变化性能判断，输入y或者yes即可开启，输入n或者no即可关闭。 表达式：通过表达式可以对数据进行计算，支持四则运算，计算结果将会同步影响曲线值。@n表示第n根曲线 最新数值：曲线的最后一个数据

这里以TEXT协议为例子，测试数据如下

{plotter}1,100
{plotter}2,101
{plotter}1,100
{plotter}2,101
{plotter}1,100
{plotter}2,101
...

从数据可以看出，曲线1在1和2直接跳动，曲线2在100和101跳动，但是绘制到图像上仍然像一条直线

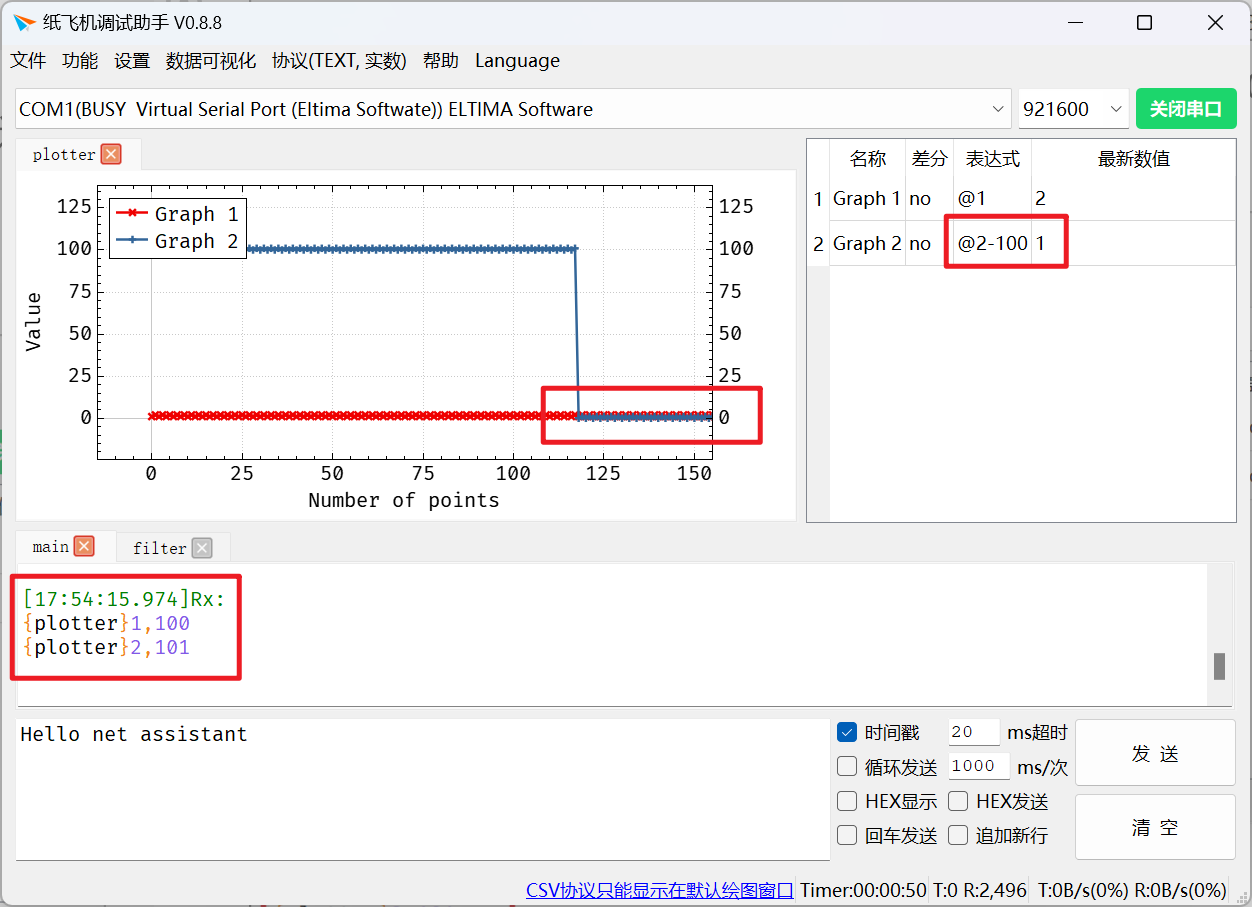

这是因为Y轴的跨度太大了，对于0 ~ 100的Y轴跨度是很难看出0 ~ 1的变化的，这时我们可以使用四则运算将第二个曲线减去100

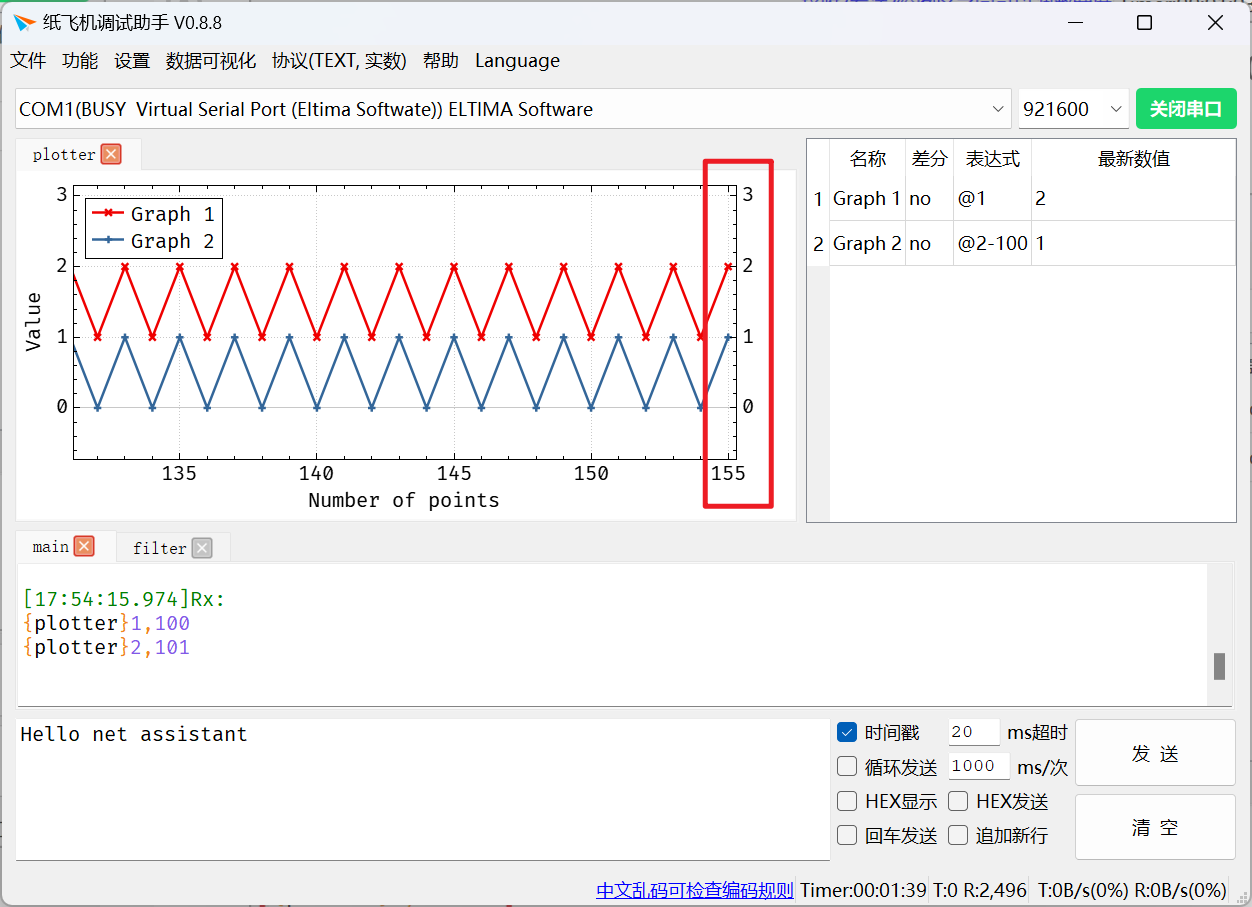

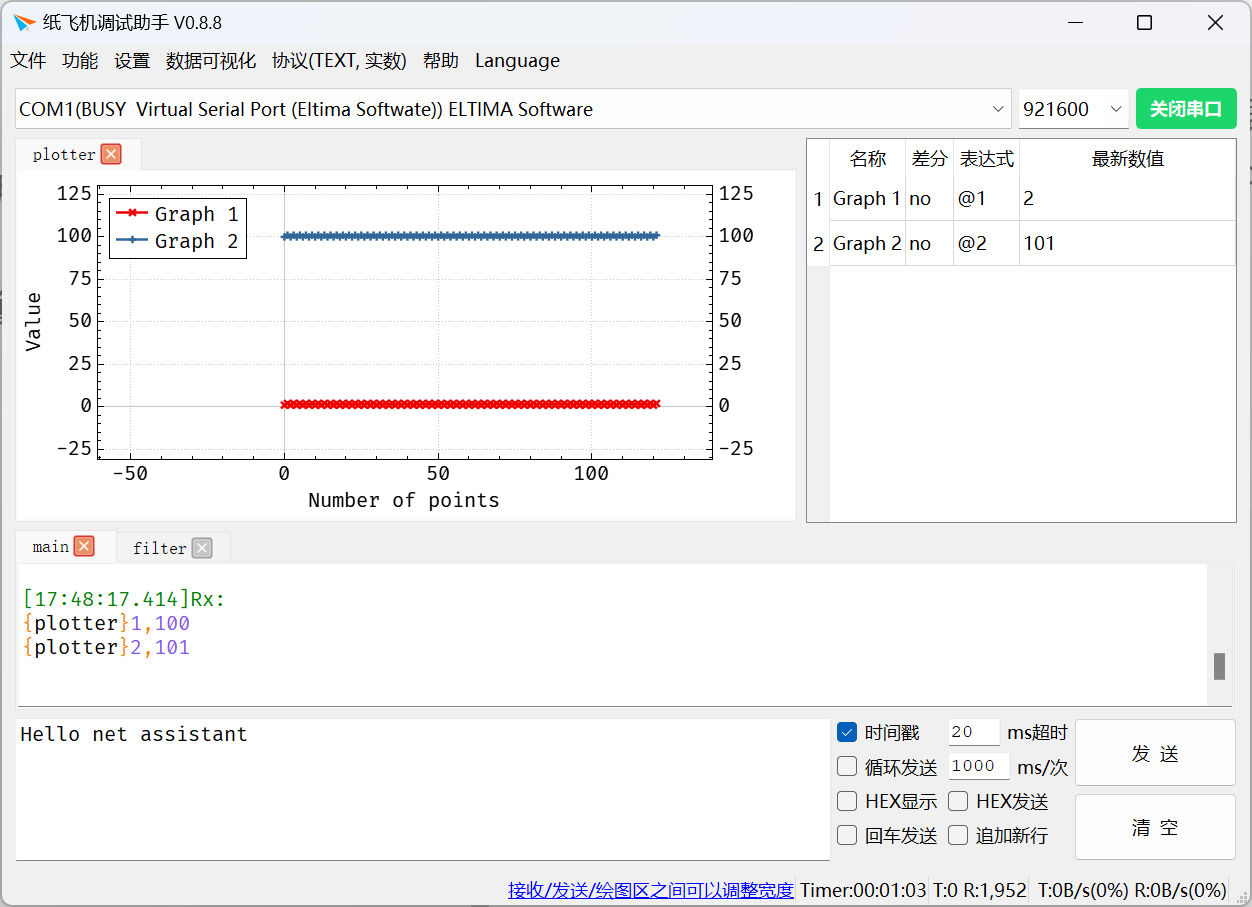

可以看出，收到的原始数据没有变化，但是经过四则运算，曲线2被缩小了，这个时候再重新调整一下Y轴即可方便观察到曲线的变化情况

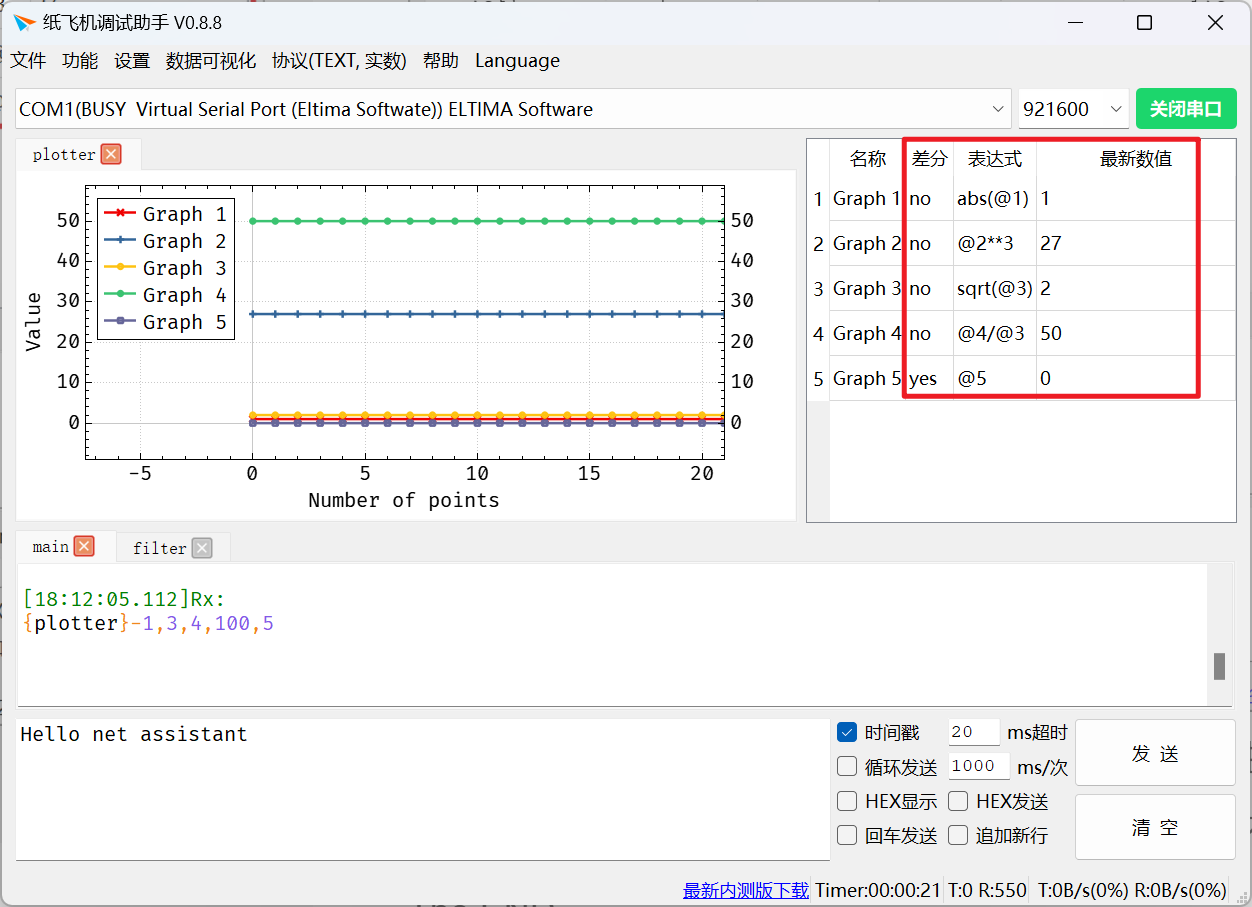

灵活一点，数值显示器还支持其他常用的表达式：

{plotter}-1,3,4,100,5
{plotter}-1,3,4,100,5
{plotter}-1,3,4,100,5
...

示例如下：

预设曲线名称

功能背景

纸飞机支持多窗口多曲线绘图，每个窗口多达16条曲线，每个曲线都有不同的含义，有效的命名管理变得十分重要，否则大家将搞不清楚哪个曲线代表什么含义。预设曲线名称就是为了解决这个问题。

使用介绍

预设曲线名称可在数据可视化里打开，操作路径如下 打开后将会弹出一个配置界面，在这个页面可以提前设置好不同窗口下不同曲线的名称。 这里有2个概念：预设场景和配置内容。 配置内容：描述了哪一个窗口的第几条曲线应该是什么名称，1个配置里可以描述多个窗口和曲线的名称。 预设场景：预设场景其实就是多个配置，让我们在不同的场景下快速切换不同的配置，避免重新描述配置，费时费力。

配置内容

语法规则为：

窗口名称, 曲线1的名称, 曲线2的名称, ... , 曲线n的名称

注意是用英文逗号进行分隔，如果有多个窗口，可增加新的一行，比如

窗口1名称, 曲线1的名称, 曲线2的名称, ... , 曲线n的名称
窗口2名称, 曲线1的名称, 曲线2的名称, ... , 曲线n的名称

偷懒技巧：我们可以忽略某些曲线的命名，让系统使用默认的名字，比如我们只需要对第1、3条曲线命名，其余统统由系统自动命名，那么配置参考如下

窗口名称, 曲线1名称,,曲线3名称

注意观察这个配置有2个细节：

预设场景

软件支持5个预设场景，可进行选择切换

使用演示

假定plotter窗口有6条曲线，但是我们希望对plotter窗口的曲线1和曲线3命名，配置如下 绘图结果如下

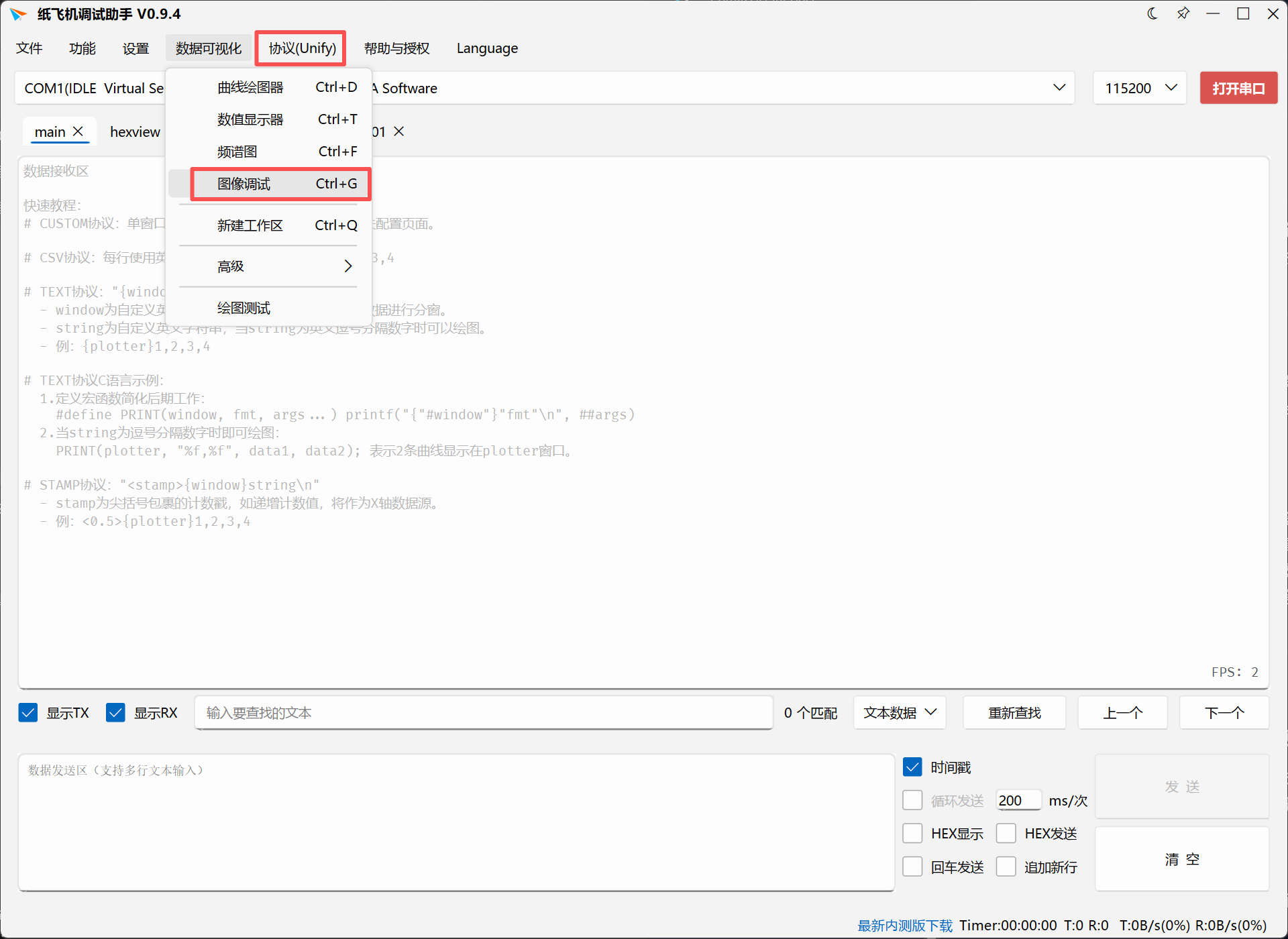

图像调试

概述

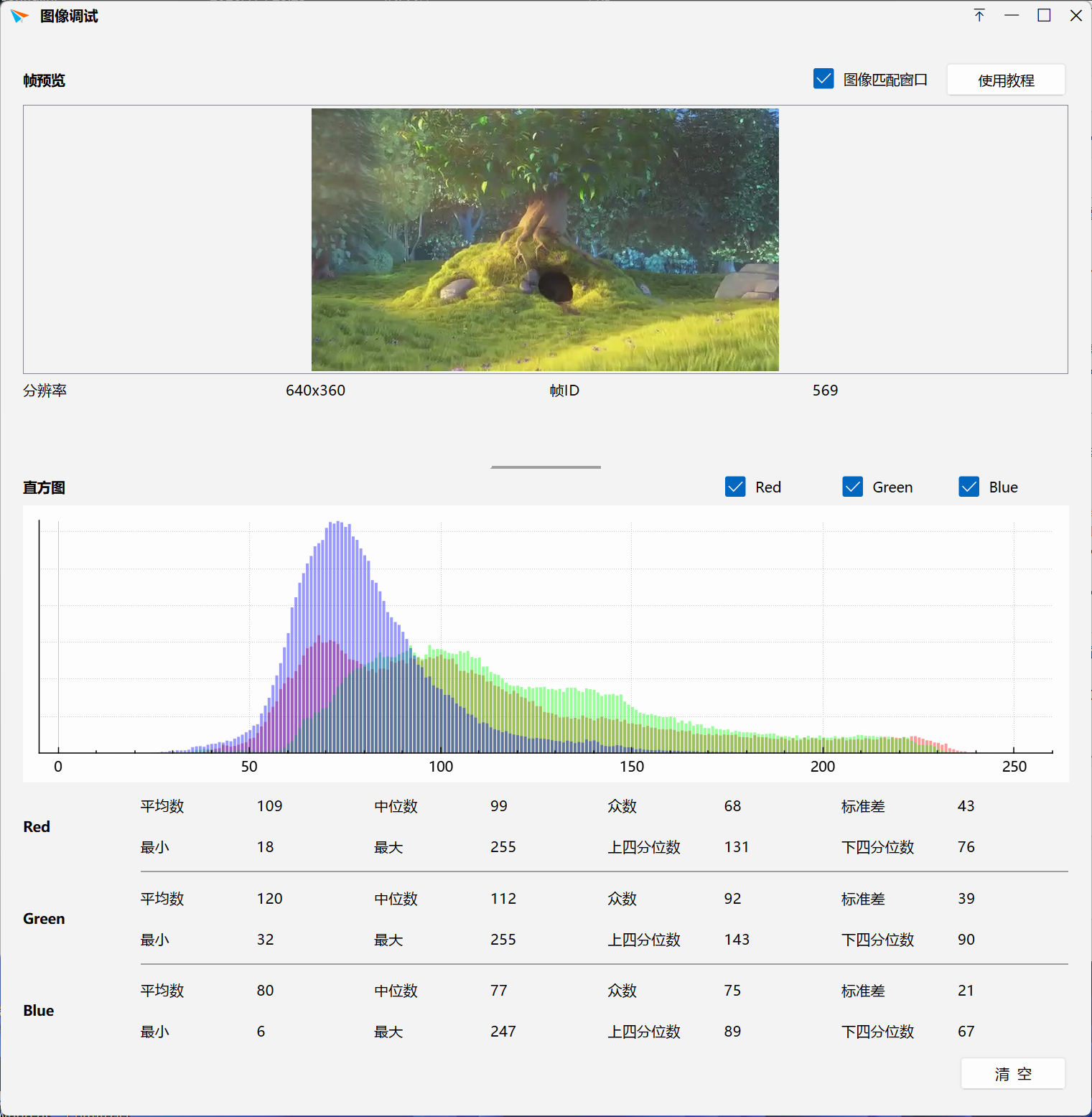

图像调试用于接收和显示图像类数据流，适合摄像头、视觉传感器、图像压缩模块、图像算法中间结果等场景。它和普通文本接收区不同，关注的是“把一帧图像完整解析出来并显示”。

纸飞机的图像数据包由“帧头 + 帧数据段”组成。帧头用于定位数据包，帧数据段可以承载图像、曲线或文本数据。帧头校验和包校验均使用满足 ModbusRTU 风格的 CRC 校验规则。

适合场景

数据格式

图像传输建议使用软件随附示例中的 Unify 协议文件，例如 unify_protocol.c、unify_protocol.h、modbus_crc.h。下位机只需要按示例构造帧头，再紧跟符合图像类型的帧数据即可。

典型流程：

如果使用自由工作区图像卡片，图像数据仍来自协议解析链路；工作区只负责把结果展示在布局中。

操作步骤

注意事项

MCP 自动化

MCP 暴露了图像调试设置和状态查询能力，例如读取图像调试状态、设置窗口 ID、匹配窗口、保存路径、记录帧率和录制开关。AI agent 可以用这些接口确认图像调试是否开启、当前是否在录制，以及图像窗口是否收到数据。

> 本文为 AI 辅助生成内容

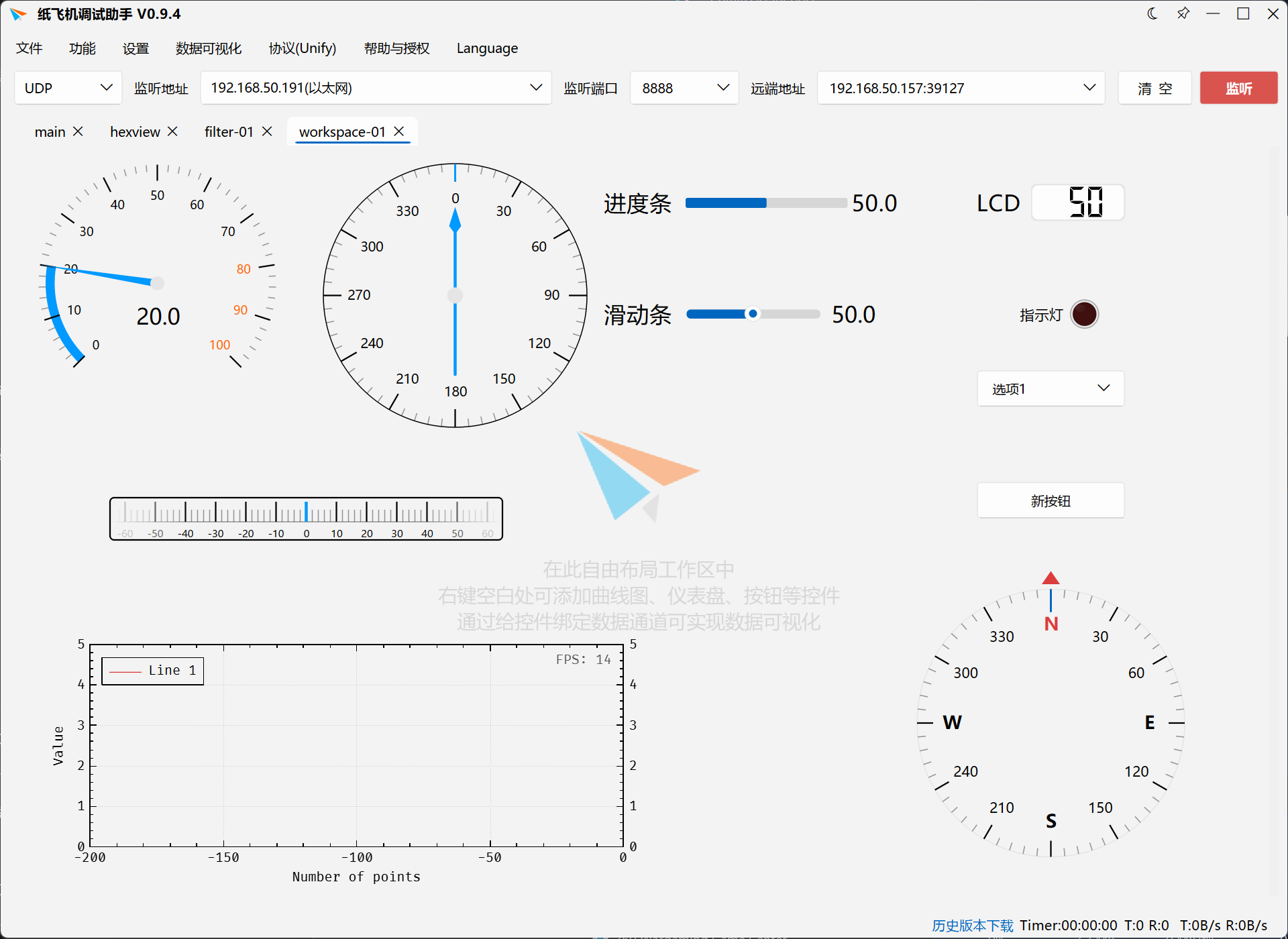

自由工作区

概述

自由工作区用于把多个可视化控件放在同一个可拖拽布局中，适合做项目专用的调试面板。你可以把数值、滑块、按钮、开关、选择框、曲线和图像卡片组合在一起，把“看数据”和“发控制命令”放到同一个工作台。

工作区控件大体分为两类：

控件如何绑定数据

显示类控件通常通过“通道组”和“通道编号”绑定数据。通道组对应协议解析出来的一组数据来源，通道编号对应这组数据里的第几个值。

例如下位机持续发送三路数据：

{motor}1200,24.5,0.8

如果协议把 motor 作为一个窗口或通道组，那么：

文本控件支持在文本内容中使用 %1、%2 等占位符展示多个编号。例如配置编号序列为 1,2,3，文本写成：

转速：%1 rpm
电压：%2 V
电流：%3 A

控件刷新时会把 %1、%2、%3 替换为当前通道值。

控件发送数据格式

控制类控件可以按两种方式发送数据：协议发送和绑定命令面板。

协议发送模式下，控件按自身配置生成一包数据：

Unify 工作区控制包的数据段为 5 字节：

byte0: 指令 ID
byte1..byte4: 控件值，小端序

整数控件会构造 WORKSPACE_INT32_TO_DEVICE 数据包，浮点控件会构造 WORKSPACE_FLOAT_TO_DEVICE 数据包。帧头包含数据类型、窗口 ID、序号、数据长度、数据校验和帧头校验。

TEXT 协议模式更适合人眼可读控制命令，例如：

{workspace}set_pwm:300

Unify 模式更适合下位机按二进制协议稳定解析，尤其是控件较多、需要指令 ID 区分来源时。

绑定命令面板命令

绑定命令面板时，工作区控件本身不直接构造协议包，而是等同于点击命令面板中的某条命令或某个命令组。配置窗口里可以从下拉框选择：

如果绑定的是分组，触发控件时会按命令面板的组内顺序发送。绑定目标失效时，控件会显示绑定异常提示，需要重新选择命令或命令组。

命令内容可以使用占位符读取控件当前值：

set_pwm:%d
set_voltage:%.2f
AA 55 %ID %LE CC
AA 55 %ID %BE CC

TEXT 模式下 %ID 表示指令名称；HEX 模式下 %ID 表示指令 ID。%LE 和 %BE 用于把控件当前值按小端或大端写入 HEX 命令。

推荐工作流

注意事项

> 本文为 AI 辅助生成内容

通过MCP让AI控制软件

概述

纸飞机调试助手内置本地 Control HTTP API，并通过 MCP 服务把这些能力暴露给 Cursor 等支持 MCP 的 AI 客户端。它不是单纯的“文档问答”，而是让 AI agent 在本机受控访问纸飞机：查询串口、切换通信模式、打开设备、收发数据、读取窗口文本、管理命令面板、操作自由工作区、查询绘图数据等。

本地 Control API 默认关闭，需要用户主动开启；服务仅监听本机地址，并使用 Bearer Token 鉴权。

启用方式

常规方式：

AI 客户端配置要点

MCP 服务需要知道两个环境变量：

COMASSISTANT_URL=http://127.0.0.1:17340
COMASSISTANT_TOKEN=<软件中显示的 Device ID>

推荐先做健康检查：

diag_ping_mcp 仍可通过 mcp_invoke 调用（冷工具），仅返回 MCP Python 进程身份，一般不单独使用。

如果 MCP 客户端能启动但工具报错，优先检查 COMASSISTANT_URL、COMASSISTANT_TOKEN、软件是否已授权、MCP HTTP 服务是否已启用。

可自动化的功能

MCP 能力覆盖以下常见场景：

使用边界

AI agent 操作硬件时要区分三类发送方式：

需要复现用户界面行为时，优先选择 UI 对应接口；需要精确发一包数据时，选择直发接口。不要把三者混用，否则容易出现 HEX 发送状态、换行规则或命令面板延时与预期不一致。

安全建议

常见问题

为什么菜单里的 MCP 服务是灰色或不可用？

MCP HTTP 服务需要授权后使用。先完成在线账户登录或离线授权验证，再打开 MCP 服务设置。

AI 报 HTTP 502，浏览器打开健康接口却是 unauthorized？

MCP 和 Lua 怎么分工？

Lua 更适合在纸飞机内部处理收发钩子、过滤、自动应答等实时逻辑；MCP 更适合让外部 AI agent 编排调试流程、读写配置、查询状态和整理数据。

> 本文为 AI 辅助生成内容

Lua数据处理

Lua介绍

Lua 是一种轻量小巧的脚本语言，用标准C语言编写并以源代码形式开放， 其设计目的是为了嵌入应用程序中，从而为应用程序提供灵活的扩展和定制功能。

功能介绍

纸飞机通过集成Lua脚本，可以在不损失性能的情况下，更灵活的让用户自定义的处理数据。这在曲线滤波、文本数据更换（增删改）等场合下特别适用。同时，经过笔者评估，Lua的学习并不难，因为大多数情况下，我们还是只用到了常见的那几个Lua语法。 把本文喂给AI，可让AI直接帮你写Lua脚本

功能演示

功能使能

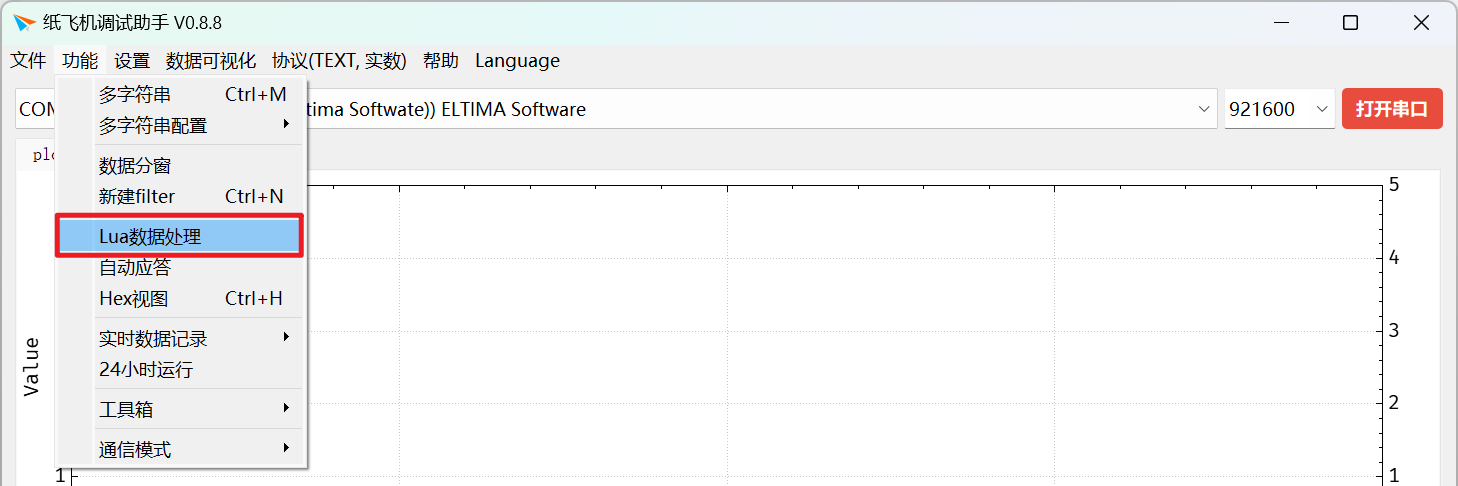

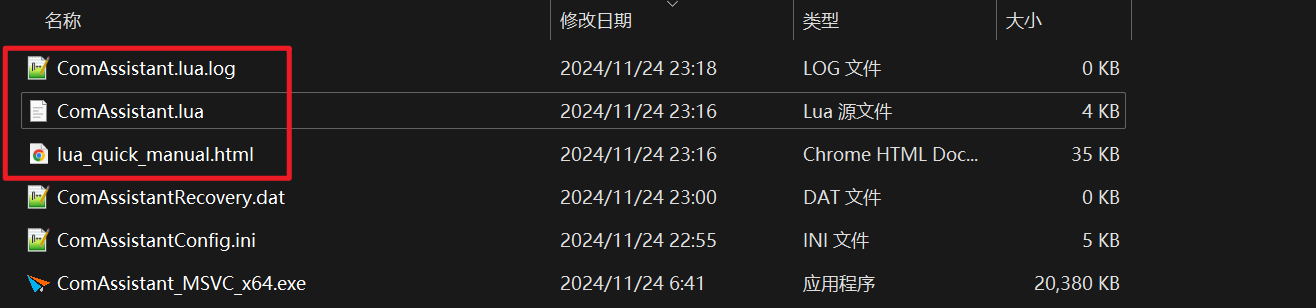

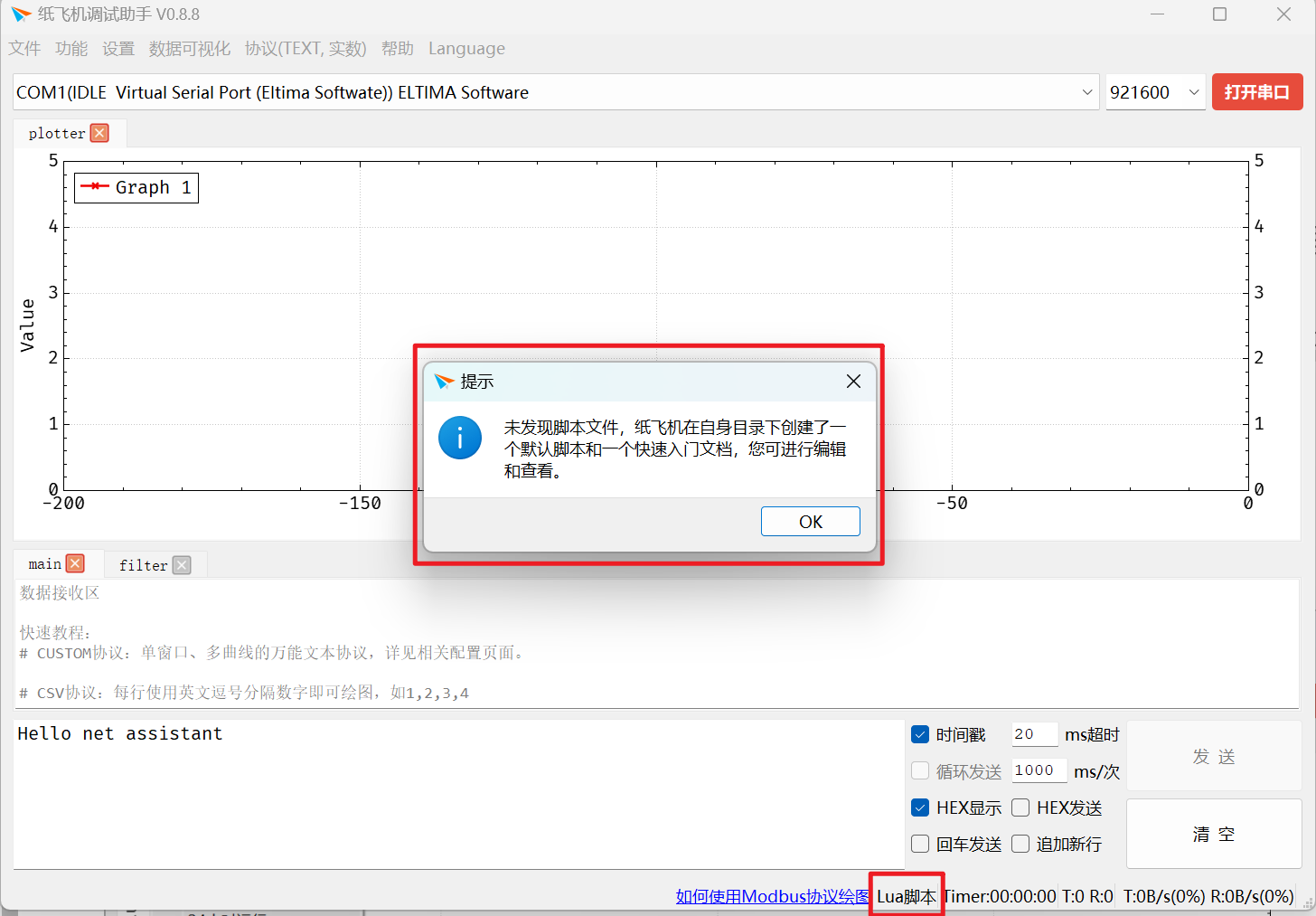

我们可通过以下路径打开Lua功能 打开后，纸飞机会自动在软件目录下新建：

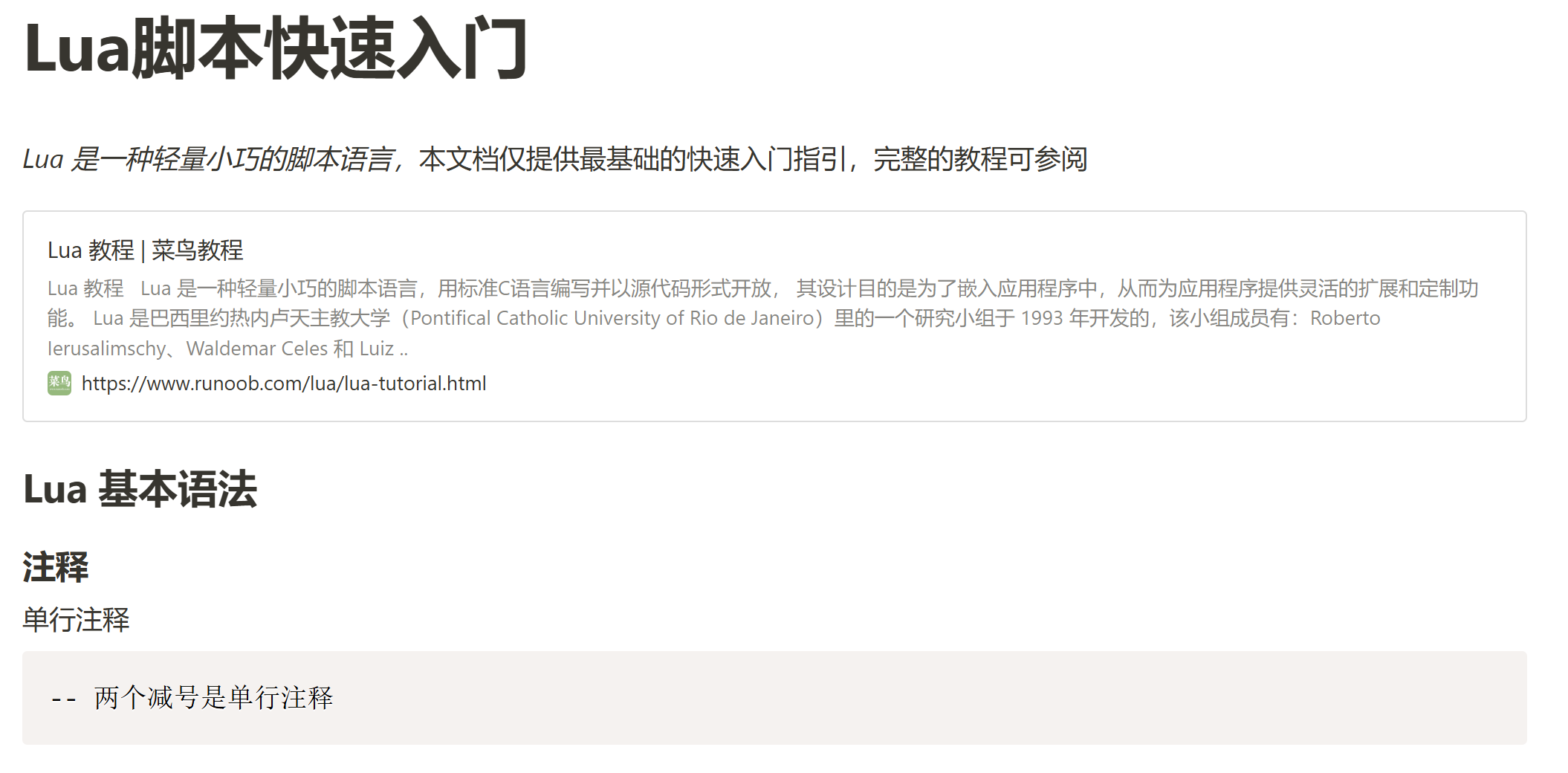

快速教程文件

Luau快速教程文件是笔者为方便降低大家学习Lua的门槛，亲自整理的一个文档，只覆盖了常用的Lua语法，大约只需要翻6次屏幕就可以阅读完，用浏览器即可打开，这里不再展开赘述

Lua脚本文件

该文件是整个功能的核心，里面主要是内置了一些预定义函数和预定义变量，纸飞机会调用这些函数或变量。

--[[

    # Lua教程：纸飞机在软件目录下释放了简短的入门教程文件，您也可以访问https://www.runoob.com/lua/lua-tutorial.html进行系统的学习
    # 所有下划线__开头的变量会被纸飞机调用：
        不可修改/删除名字和值；
    # 所有下划线__开头的函数会被纸飞机调用：
        不可修改、删除函数名称；
        不可修改参数顺序、个数
        不可修改返回值类型、个数；
        但你可修改函数内部的实现，也可以添加自定义的函数
    # 任何语法错误会导致脚本整体失效，请认真检查您的脚本
    # 本文件的编码格式约定为UTF-8，使用LF作为换行符
--]]

-- 脚本文件版本
__version = 1

-- 函数功能：初始化函数，打开Lua功能后会执行一次
function __init()
    io.output(io.open('ComAssistant.lua.log', 'a'))   -- 重定向输出到文件，用于调试
end

-- 函数功能：反初始化函数，关闭Lua功能后会执行一次
function __deinit()
    io.close()
end

-- 函数功能：该函数打印调试日志，日志会被打印到ComAssistant.lua.log文件
function print(data)
    io.write(os.date("%Y-%m-%d %H:%M:%S ") .. data .. "\n")
    io.flush()
end

-- 函数功能：该函数实现自动应答功能
-- 输入参数data：纸飞机收到的原始数据
-- 返回参数：当ackData不为空时，纸飞机会将它发送出去
function __auto_reply(data)
    ackData = ""
    return ackData
end

-- 函数功能：该函数对发送的数据进行处理
-- 输入参数data：纸飞机计划发送出去的数据
-- 返回参数：纸飞机即将发送出去的数据
function __before_send(data)
    return data
end

-- 函数功能：该函数对即将显示到绘图器上的数据进行处理
-- 输入参数window: 当前数据所属的窗口，类型为字符串
-- 输入参数data：即将显示到绘图器窗口的曲线数据，类型为数组
-- 返回参数：纸飞机将使用返回的数据显示到绘图器上，类型为数组
function __before_plotter_window(window, data)
    return data
end

-- 函数功能：该函数对即将显示到频谱仪上的数据进行处理
-- 输入参数window: 当前数据所属的窗口，类型为字符串
-- 输入参数data：即将显示到频谱仪的曲线数据，类型为数组
-- 返回参数：纸飞机将使用返回的数据进行FFT运算，类型为数组
function __before_fft_window(window, data)
    return data
end

-- 函数功能：该函数对即将显示到过滤器上的数据进行处理
-- 输入参数window: 当前数据所属的窗口，类型为字符串
-- 输入参数data：即将显示到过滤器窗口的一行数据，类型为字符串
-- 返回参数：纸飞机将使用返回的数据显示到过滤器上，类型为字符串
function __before_filter_window(window, data)
    return data
end

-- 函数功能：该函数对即将显示到数据分窗器上的数据进行处理
-- 输入参数window: 当前数据所属的窗口，类型为字符串
-- 输入参数data：即将显示到数据分窗窗口的一行数据，类型为字符串
-- 返回参数：纸飞机将使用返回的数据显示到数据分窗器上，类型为字符串
function __before_spliter_window(window, data)
    return data
end

用户需要理解这段代码，但简单来讲，其实就是对应的功能在显示前额外执行了一个钩子函数，方便我们对数据进行预处理，大概数据流图如下：

数据接收 ---> 数据提取/解析 ---> lua脚本 ---> 数据显示

假设我们要对[[04-filter数据过滤]]的数据增加前缀HELLO_PREFIX:，那么其对应的脚本钩子函数为

__before_filter_window，我们可以重新修改其实现

-- 函数功能：该函数对即将显示到过滤器上的数据进行处理
-- 输入参数window: 当前数据所属的窗口，类型为字符串
-- 输入参数data：即将显示到过滤器窗口的一行数据，类型为字符串
-- 返回参数：纸飞机将使用返回的数据显示到过滤器上，类型为字符串
function __before_filter_window(window, data)
	-- 使用两个点..来进行字符串拼接
    return "HELLO_PREFIX:"..data
end

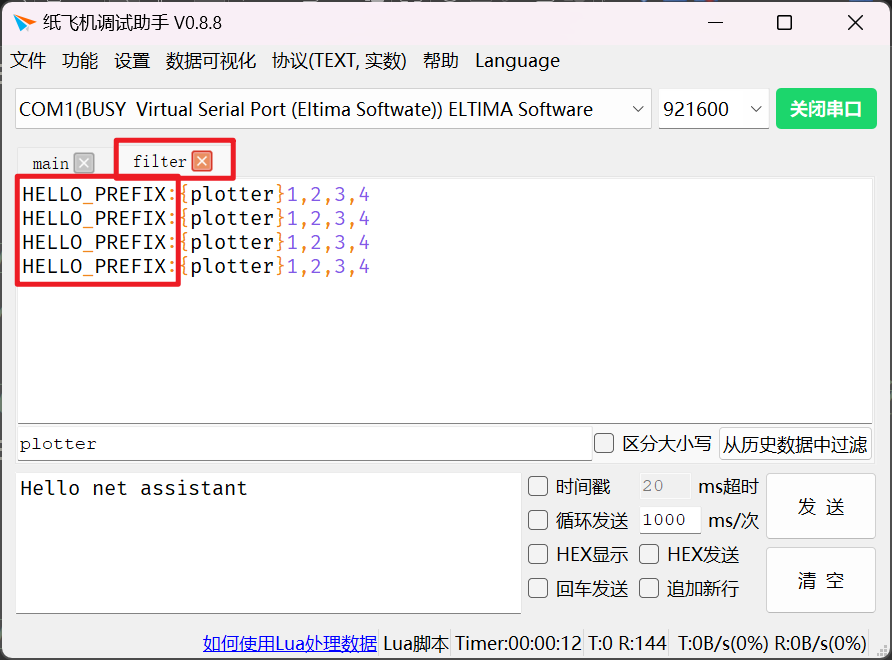

那么Lua处理效果如下

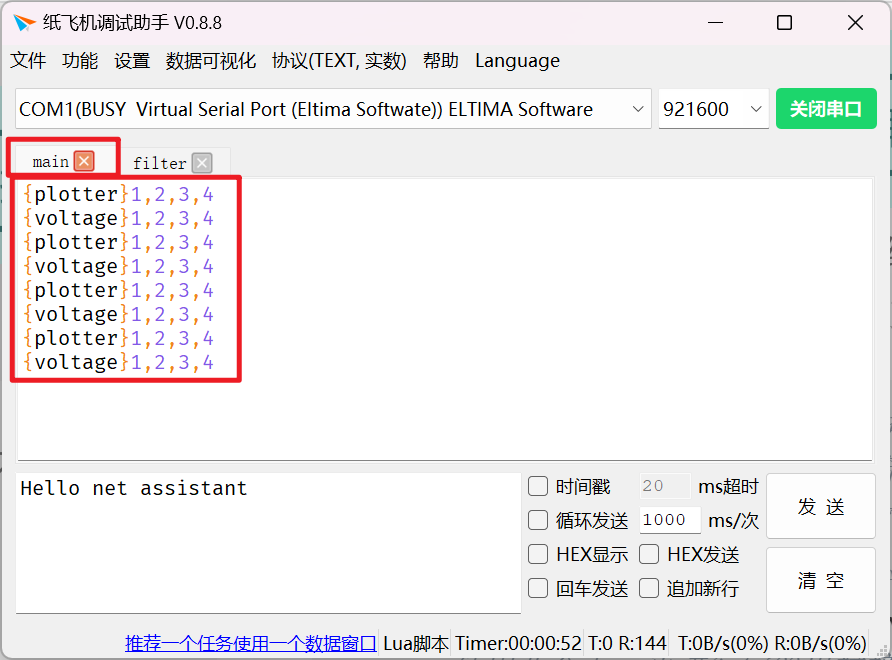

可以看到，main窗口收到的数据是没有HELLO_PREFIX:信息的，但是filter窗口会多出这么一个数据，正是Lua脚本在起作用。

自动应答功能

功能介绍

纸飞机串口调试助手支持在收到特定的数据后，自动回复（发送）数据给对端设备。

功能演示

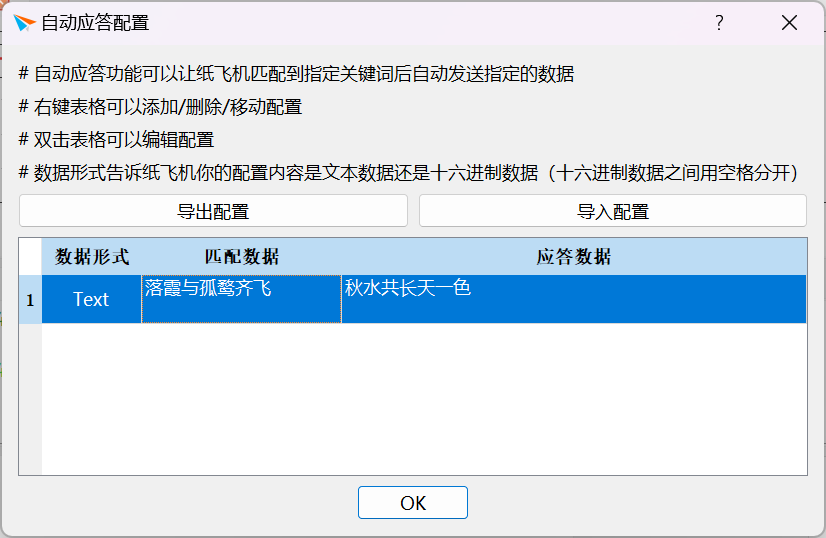

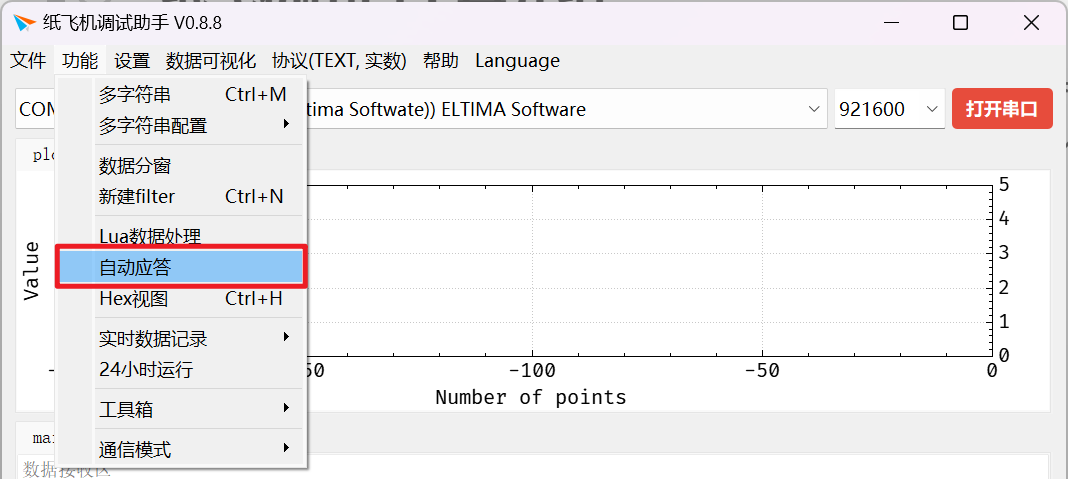

首先打开该功能 随后，软件会弹出一个交互界面 可以看出，配置项有3列数据

表格显示与编辑：

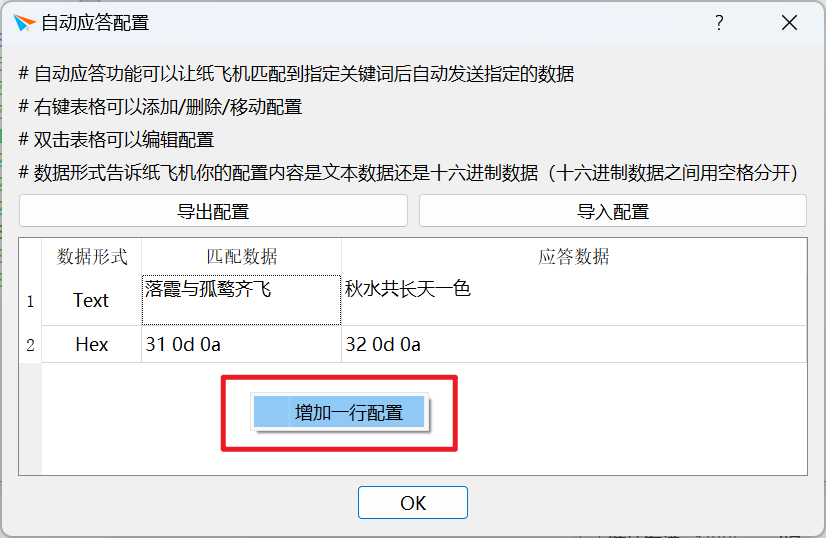

在空白区域右键即可快速添加新一行的自动应答配置。导入配置前若表格已有内容会要求确认，确认后整表替换；导入/确定时会对 Hex 行做格式校验，非法行会丢弃并提示。也可通过导出功能备份当前配置。

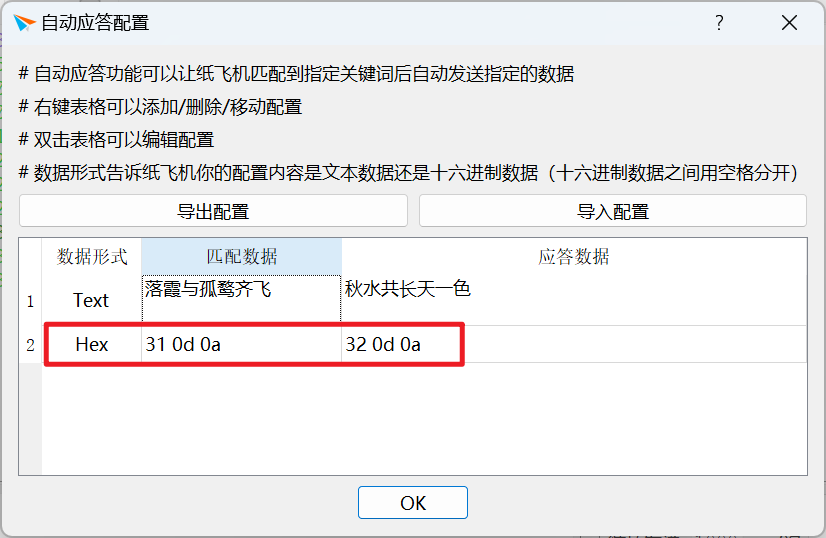

如果是十六进制数据匹配，则配置参考如下：

自动应答功能支持多行数据，因此要特别注意换行符的格式设置要和对端一致，参考配置如下：

如果是中文数据，则必须要关注编码规则，参考配置如下：

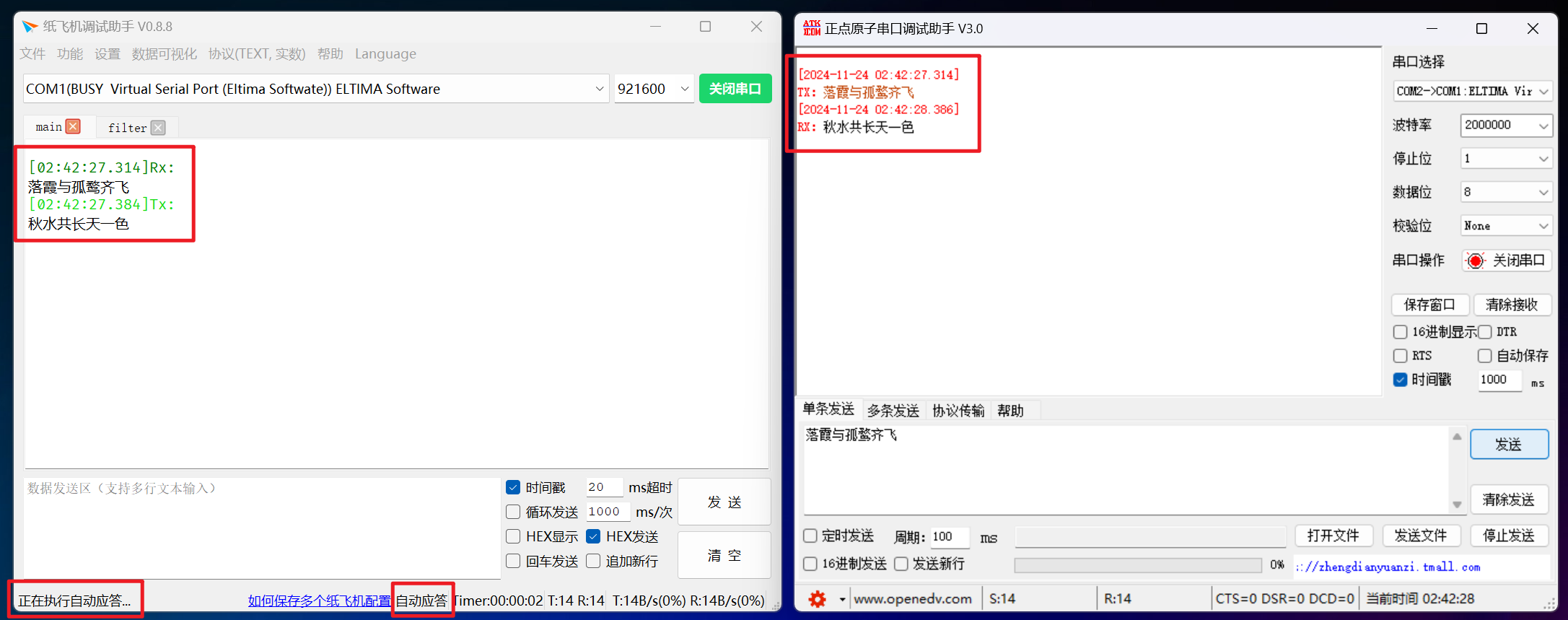

测试效果如下：

注意事项：

第一个配置参数：匹配：123，应答：456；

常见自动化场景

概述

自动化的目标是减少重复点击、重复输入和重复判断。纸飞机调试助手中常见的自动化能力包括自动应答、Lua 数据处理、命令面板、实时记录、数据导出，以及面向 AI agent 的 MCP 工作流。

不同自动化方式适合不同层级：

操作步骤

- 固定命令优先使用分组命令集。 - 固定回复优先使用自动应答。 - 数据改写和钩子逻辑优先使用 Lua。 - 复杂分析和报告整理可使用 AI agent。

示例场景

自动回复设备握手

当设备发送 READY、LOGIN 或自定义握手字段时，可以配置自动应答，返回固定确认命令。

给日志追加前缀

当不同窗口或不同数据源需要区分时，可以使用 Lua 在显示前给数据追加前缀。

自动整理调试报告

将实时记录文件、导出的曲线数据和关键日志交给 AI agent，总结复现步骤、异常现象和可能原因。

常见问题

自动化会不会误操作设备？

有可能。任何会发送命令、写参数、升级固件或擦除数据的自动化，都应先在安全环境中测试。

自动应答和 Lua 应该怎么选？

固定输入对应固定输出时用自动应答；需要计算、改写、判断或调用多个钩子时用 Lua。

自动化配置如何复用？

建议与配置工程文件一起保存，并在文件名中写明项目、设备和用途。

> 本文为 AI 辅助生成内容

多格式数据导出

功能介绍和演示

纸飞机调试助手支持数据导出功能，纸飞机调试助手的数据概念包括：原始数据、显示数据、曲线数据等。

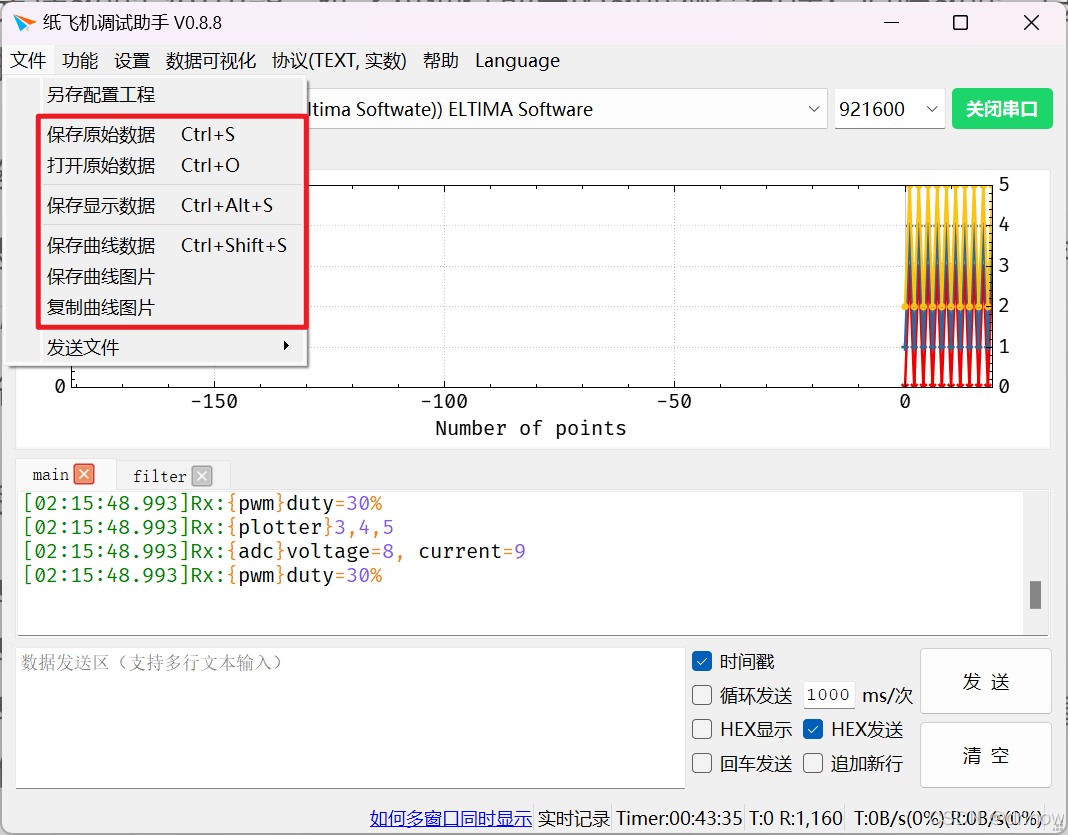

在文件按钮下，即可按需要将数据导出

对于原始数据，导出的文件格式为DAT，可用文本编辑器或者十六进制编辑器打开。 对于显示数据，导出的文件格式为TXT，可用文本编辑器打开。 对于曲线数据，导出的文件格式为XLSX、CSV、TXT、MAT，可用Excel、文本编辑器、Matlab等软件打开。

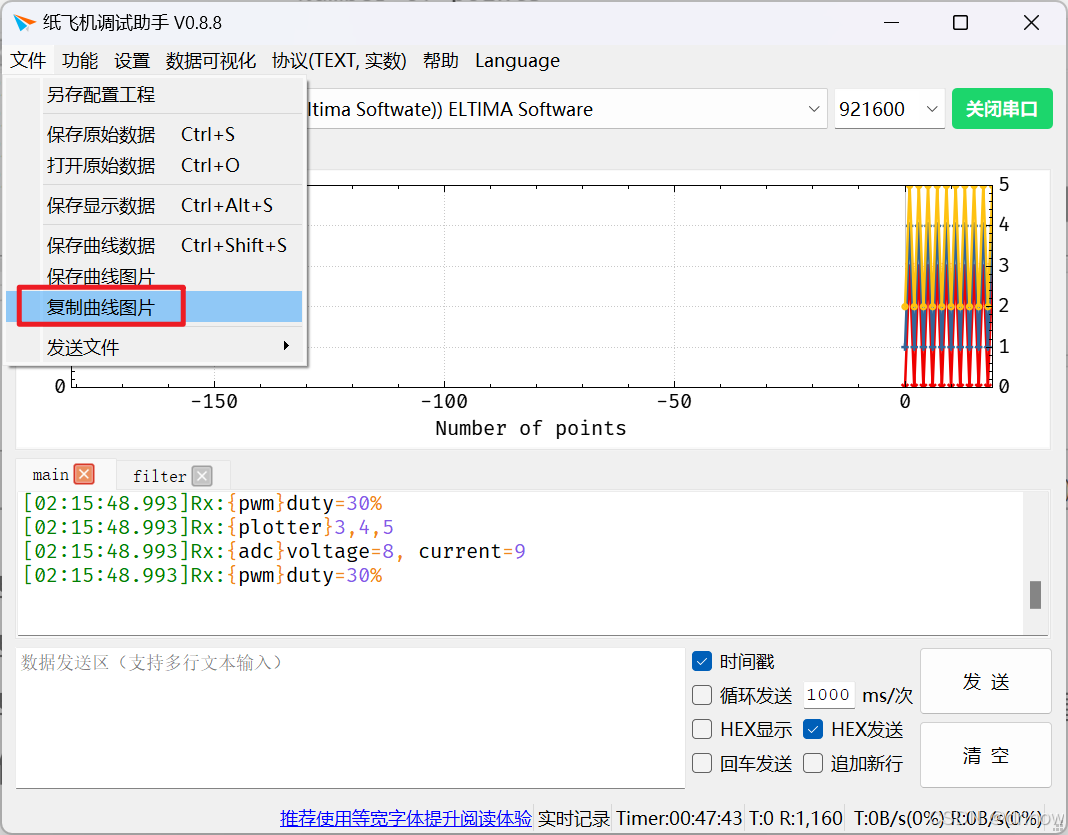

曲线数据也支持复制图片到剪贴板，方便快速移动到Word等富文本文档中

由于纸飞机调试助手支持多窗口，所以也支持指定窗口导出和全部窗口导出。

24小时运行模式

概述

24 小时运行模式用于长时间无人值守调试。开启后，纸飞机会限制部分组件的缓存上限，定期裁剪接收、发送、显示和绘图相关缓存，以降低内存持续增长的风险。

该模式适合长时间稳定性测试、老化测试、环境测试、现场值守记录等场景。它的目标是“让软件更适合长时间挂着跑”，不是“自动保存所有数据”。

开启方式

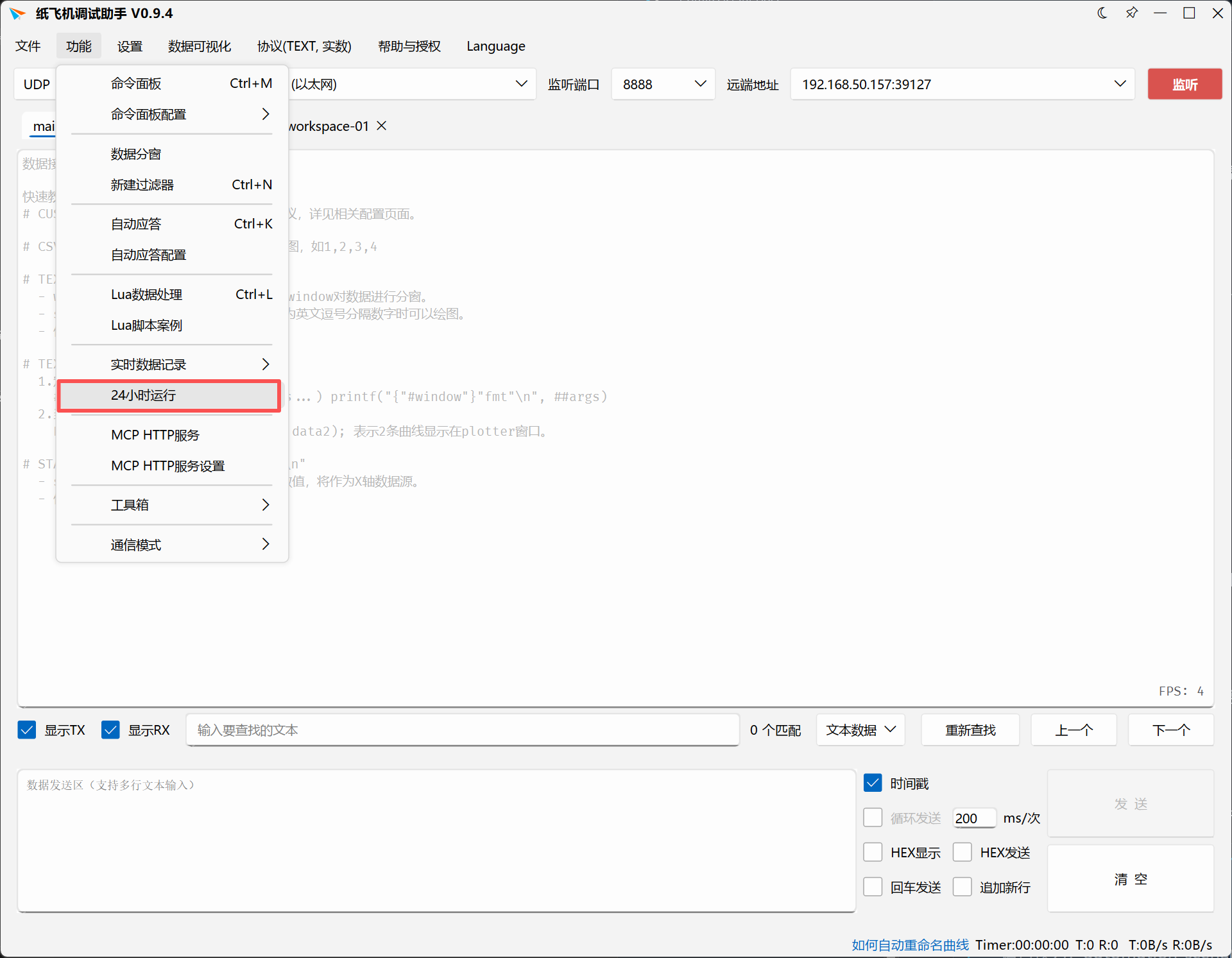

在软件中打开 功能 -> 24小时运行。开启时软件会提示：

确认后，状态栏会显示 24 小时运行状态。关闭该模式后，主绘图器和工作区曲线的点数限制会恢复。

模式影响

开启后会进行这些限制：

由于旧数据会被裁剪，界面上不一定能保留完整历史。需要完整数据时必须同时使用实时数据记录或导出功能。

建议搭配

注意事项

常见问题

开启后历史数据为什么变少了？

这是预期行为。24 小时运行模式会裁剪缓存和显示内容来控制内存。需要完整历史请开启实时数据记录。

开启后曲线点数为什么被限制？

为了避免曲线点无限增长导致内存和绘图压力过大。关闭 24 小时运行模式后，曲线点数限制会恢复。

能不能只靠这个模式保存长期测试数据？

不能。它负责降低长时间运行风险，不负责完整落盘。长期测试建议同时开启实时数据记录。

> 本文为 AI 辅助生成内容

实时数据记录仪

功能介绍

纸飞机调试助手支持实时存储数据的功能，定时将收到的数据存储到硬盘里，这里的数据包括：原始数据、显示数据、曲线数据等。

功能演示

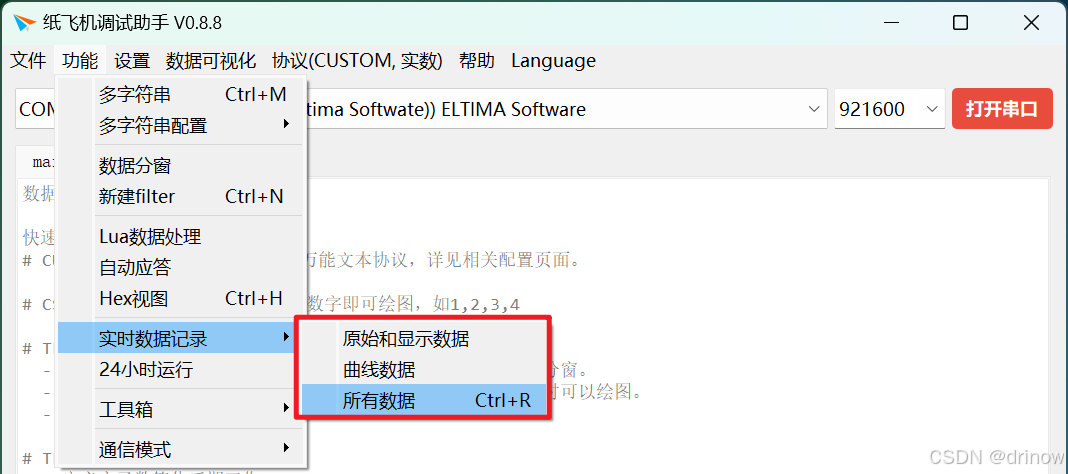

根据自己需要，打开对应的功能 在端口未打开的时候，你可以选择一个文件夹存储记录的日志，在端口已经打开的情况，纸飞机调试助手会自动在程序所在路径新建一个目录用于存储日志。

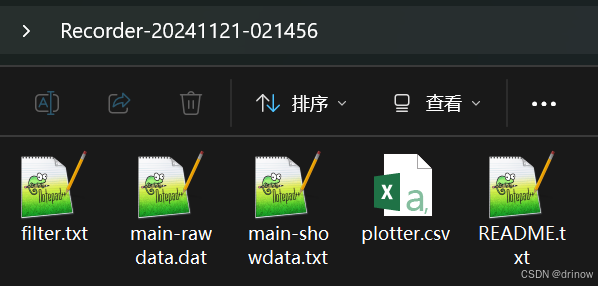

配置完成后，纸飞机收到任何数据，都会将其实时写入硬盘里，如下图

main-rawdata.dat就是原始数据

main-showdata.txt就是显示

filter.txt就是filter窗口里的数据

plotter.csv就是plotter绘图窗口里的数据

README.txt是一个文本说明文档

意外断电数据保障

功能介绍

纸飞机串口调试助手十分在意用户数据的安全，因此纸飞机会定时将收到的数据写入到软件所在目录下的Recovery文件里。一旦发生电脑意外断电，或者软件在非正常模式下退出，硬盘都会存储一份刚刚收到的数据，用户可以自由的选择将其丢弃还是备份。

功能演示

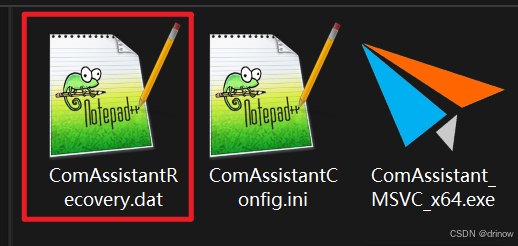

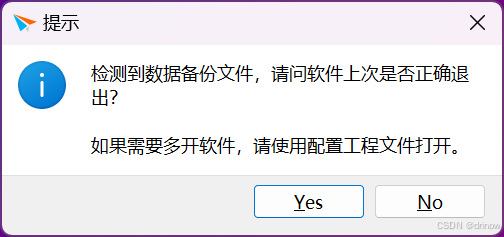

当软件正常工作时，会生成一个Recovery文件临时存储收到的数据 若软件非正常行为退出（如突然断电），在下次启动软件时，软件会提示我们如何处理该文件，我们可以选择备份文件，或者丢弃。

配置工程文件

功能介绍

配置工程文件其实就是配置文件的重命名，这样纸飞机调试助手就可以通过不同的配置文件来快速切换成不同的工作模式。

功能演示

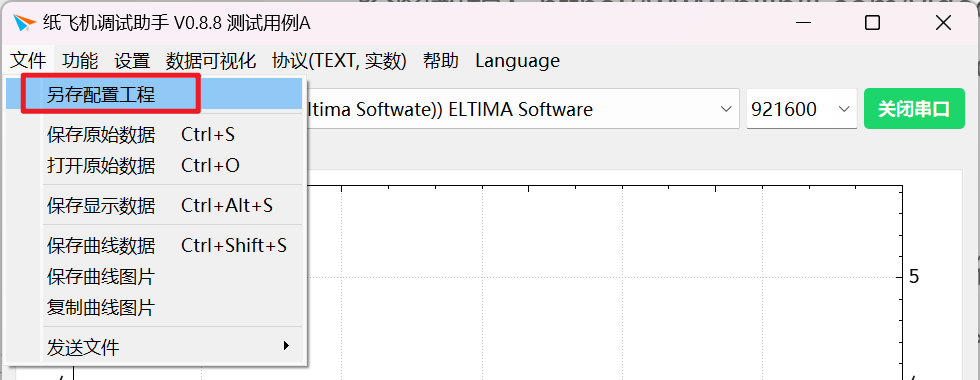

首先，需要保存一个配置工程文件

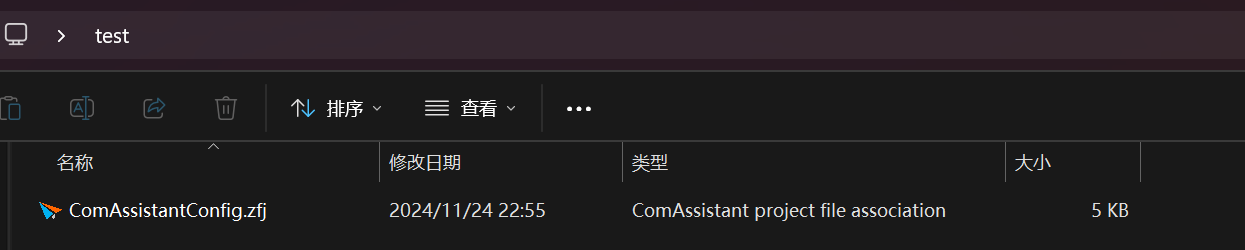

保存后将会生成一个zfj后缀的文件

这个文件会默认绑定到纸飞机调试助手，双击即可自动使用打开

自定义软件标题后缀

功能介绍

纸飞机支持用户自定义设置软件标题，这样通过标题就可以快速知道其目的。

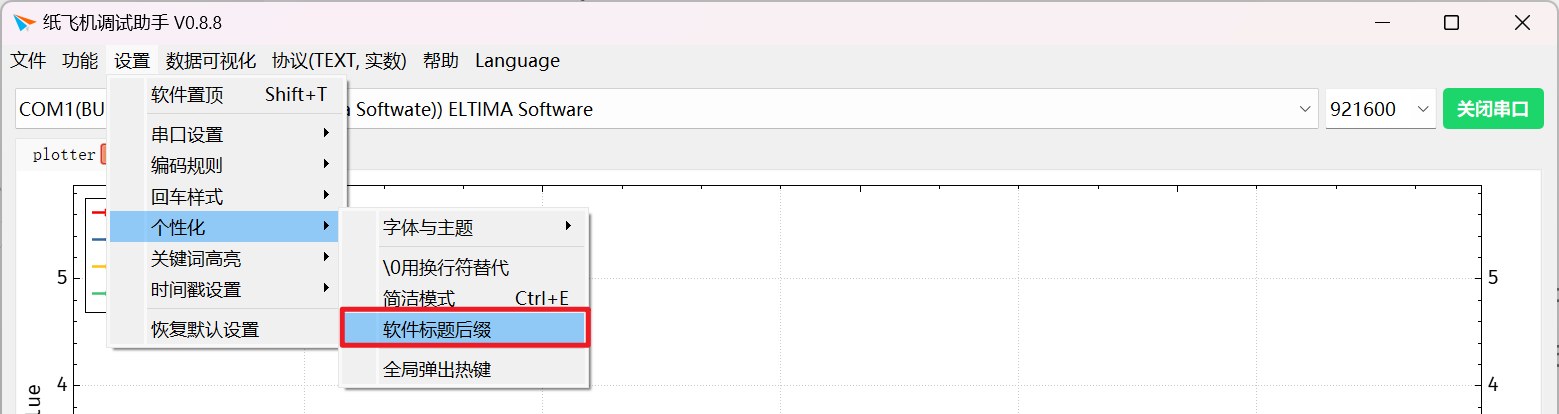

通过以下路径即可自定义后缀

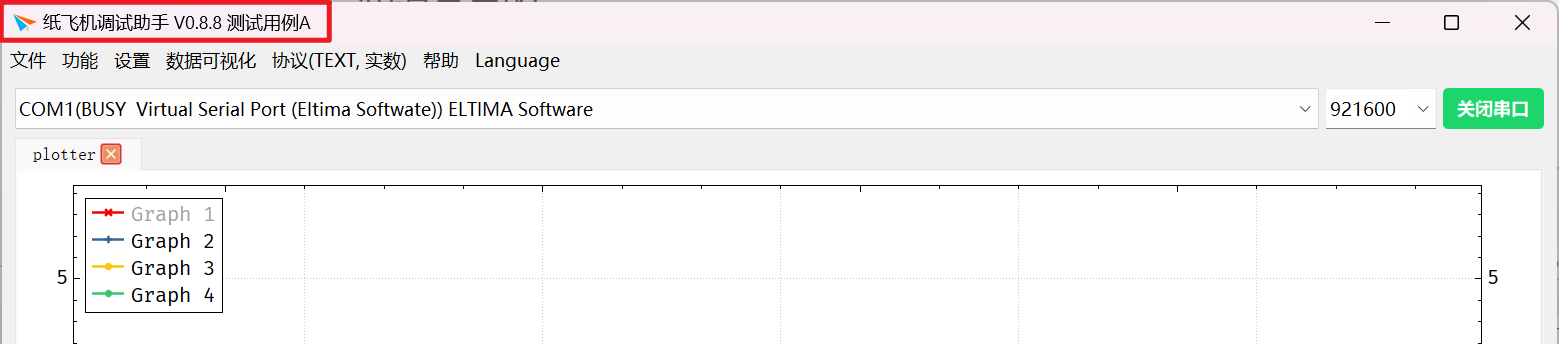

效果如下

注意 后缀名是存储在配置文件里的，如果需要多开文件，需要将软件复制在不同目录下以避免多个软件访问同一个配置文件，造成配置被覆盖。或者可以使用[[01-配置工程文件]]功能。

试用与授权

纸飞机调试助手支持试用、在线账户授权和离线账户授权。请先充分试用，确认功能和账户类型符合需求后再授权。

在线账户和离线账户的区别

在线账户适合电脑可以联网、并且希望账号随电脑切换使用的场景。在线账户授权与订单绑定，使用时需要联网。

离线账户适合电脑长期离线、现场网络受限、内网设备或涉密环境。离线账户授权与电脑绑定，授权后使用通常不需要网络，但授权变更仍需要联网或通过其他电脑辅助。

注意：

在线账户授权步骤

登录纸飞机在线账户管理门户：https://www.comassistant.cn/login/portal/register.php 注册纸飞机在线账户：https://www.comassistant.cn/login/portal/login.php

离线账户授权步骤

注意：离线账户只是平时使用不需要联网，但授权状态的更新（如授权、解除授权、更换电脑）仍然需要网络。

完全无网络电脑怎么办

如果目标电脑不能联网，可以在目标电脑上打开离线授权窗口，复制机器码、订单号等信息，通过 U 盘或其他受控方式带到可联网电脑，在离线授权页面获取授权码，再把授权码带回目标电脑粘贴到软件中完成授权。

请优先使用复制粘贴，不要手工输入长机器码或授权码。机器码数量不足时，先点击 刷新机器码 后再重试。

离线授权页面地址为 https://www.comassistant.cn/authorize/auth.html

授权前确认

点击授权时，软件会要求输入 YES 进行二次确认。请确认你已经了解：

常见问题

在线账户和离线账户可以互相切换吗？

不互通。购买前请确认使用场景。买错且尚未授权时，建议先退款重买。

离线授权失败怎么办？

检查订单号、邮箱、机器码和授权码是否复制完整，确认没有使用错误账户类型生成授权码。机器码数量不足时点击 刷新机器码 后重试。

为什么提示机器码数量太少？

机器码越完整，授权状态越稳定。软件会在机器码数量不足时提示风险，建议先刷新机器码，再决定是否继续授权。

换电脑后怎么办？

在线账户通常更适合切换电脑。离线账户换电脑前需要在原电脑上联网解除授权，然后再到新电脑授权。

> 本文为 AI 辅助生成内容

反馈与支持

概述

如果在使用纸飞机调试助手时遇到问题，可以先通过文档、常见问题和更新日志确认是否已有解决方案。反馈问题时，请尽量提供可复现的信息，这会显著提高定位效率。

有效反馈通常包括：

操作步骤

反馈模板

软件版本：
操作系统：
通信模式：
设备或协议：
问题现象：
复现步骤：
期望结果：
已尝试操作：
附件说明：

常见问题

只发一句“不能用”可以定位吗？

很难。请至少提供软件版本、操作步骤、截图和数据样例。

反馈前需要更新到最新版吗？

建议先更新。很多问题可能已经在新版本中修复。

涉及隐私的数据可以发吗？

建议先脱敏。删除客户名称、账号、密钥、设备唯一编号等敏感内容后再反馈。

> 本文为 AI 辅助生成内容

常见问题

概述

本文汇总纸飞机调试助手常见使用问题。具体功能的详细说明请优先查看左侧目录中的专题文档。

通信连接

串口打不开怎么办？

检查串口是否被其它软件占用，确认串口号正确，并检查 USB 转串口驱动是否正常。必要时拔插设备后重新选择串口。

网络连接失败怎么办？

检查本机 IP、远程 IP、端口号、防火墙和服务端是否已经启动。TCP 客户端需要连接到已存在的服务端，TCP 服务端需要先监听端口。

HID 设备找不到怎么办？

确认设备枚举正常，检查 VID、PID、接口号和驱动状态。部分设备需要重新插拔或切换工作模式。HID 下拉列表可能显示很多设备，但只有自定义 HID 设备适合通信调试。

数据显示

为什么看到乱码？

可能是编码、波特率、数据格式或显示方式不匹配。先打开十六进制视图确认原始字节，再判断是文本编码问题还是通信参数问题。中文乱码时重点检查编码规则。

为什么出现多次换行？

检查回车样式。Windows 风格通常是 \r\n，Unix 风格通常是 \n。如果设备已经发送换行，而发送区或显示设置又追加了换行，就可能出现多次换行。

文本发送和 HEX 发送有什么区别？

文本发送会把输入内容按字符编码发送；HEX 发送会把输入内容按十六进制字节解释。调试 TEXT、STAMP、ASCII、CSV 等文本协议时，通常不要勾选 HEX 显示和 HEX 发送。

过滤后数据不见了怎么办？

先清空过滤条件，确认原始接收正常。再逐个添加关键词，避免规则过严。长时间记录数据时，如果不需要过滤结果，建议关闭过滤窗口以减少资源占用。

绘图与协议

应该选哪个绘图协议？

文本日志优先考虑 TEXT、CSV、STAMP 或 CUSTOM；二进制数据可考虑 EasyHex 或 ModbusRTU。详细建议见 协议的选择和推荐。

曲线没有显示怎么办？

检查协议格式、数据分隔符、换行符、窗口名和数值列是否符合协议要求。先用文档中的示例数据测试，再替换成自己的数据。

TEXT 协议和 STAMP 协议有什么区别？

TEXT 协议由电脑收到数据时自动打时间；STAMP 协议由下位机在数据中提供计数戳或时间戳，更适合对时序有明确要求的绘图。

ModbusRTU 可以解析请求帧吗？

纸飞机主要解析符合 03 / 04 功能码应答帧风格的数据并绘图。请求帧可用命令面板发送，接收绘图通常看设备返回的应答帧。

文件与数据安全

长时间运行如何保存数据？

建议开启实时数据记录，并定期检查磁盘空间。对于关键测试，也可以保存配置工程文件，确保环境可复现。

24 小时运行模式是不是自动保存？

不是。24 小时运行模式主要限制缓存和绘图点数，降低长时间运行时的内存压力。需要完整数据请搭配实时数据记录。

意外断电后数据还能找回吗？

软件提供意外断电数据保障能力。重新打开软件后，根据提示选择恢复或丢弃临时数据。重要测试仍建议实时记录到磁盘。

保存原始数据和保存显示数据有什么区别？

保存原始数据会尽量保留收到的原始字节；保存显示数据保存的是界面上看到的内容，可能包含时间戳，也可能丢失不可见字符。需要重新解析或复盘协议时优先保存原始数据。

操作排查顺序

遇到问题时建议按这个顺序排查：

授权与支持

试用期内可以绘图吗？

可以。软件授权确认窗口也会提示：应充分试用后再授权，试用期内未授权也可绘图。

授权后可以退款吗？

授权确认时会提示：授权后不再接受退款申请。请先确认账户类型和功能需求，再完成授权。

换电脑前需要注意什么？

离线账户通常和电脑绑定，更换电脑前需要在原电脑上联网解除授权。在线账户更适合需要在多台电脑之间切换的场景。

文档里没有我的问题怎么办？

请查看相关功能章节，或按 02-反馈与支持 中的模板整理信息后反馈。

> 本文为 AI 辅助生成内容

更新日志

概述

更新日志用于了解软件版本变化、功能新增、问题修复和兼容性调整。遇到异常时，建议先确认自己使用的版本是否较旧，再查看发布记录中是否已有相关修复。

在线发布记录入口：

操作步骤

建议关注的内容

常见问题

是否必须总是使用最新版？

如果当前版本稳定且满足需求，可以继续使用；如果遇到问题，建议先升级到最新版验证。

更新会覆盖配置吗？

正常情况下不应覆盖用户配置，但重要项目建议先备份配置工程文件。

旧版本在哪里下载？

可参考 下载与链接 中的旧版本下载入口。

> 本文为 AI 辅助生成内容
